En aluminium, la question de l'approvisionnement change de nature
C'est l'argument propre à cette finition, et il ne concerne pas l'esthétique.
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Et parmi ces trois, le blanc est de loin le plus fourni : la gamme compte nettement plus de fonctions en blanc qu'en aluminium.
Conséquence pratique sur un chantier : en aluminium, une erreur d'appréciation sur le type de commande se paie plus cher. La référence manquante n'est pas forcément immédiatement disponible, et l'on se retrouve à arrêter une pièce pour un mécanisme.
Le transformeur supprime ce risque : une seule référence couvre les cinq configurations de commande d'éclairage. Vous commandez le nombre de postes à équiper, et vous décidez du reste à la pose.
Les cinq fonctions, exactement
La formule « 5 fonctions » demande à être détaillée. Legrand écrit : « Livré avec un doigt simple et deux demi-doigts pour réaliser 5 fonctions : un simple va-et-vient ou simple poussoir — un double va-et-vient ou double poussoir — un va-et-vient + poussoir. »
- Un simple va-et-vient — la commande d'éclairage classique
- Un simple poussoir — commande momentanée, pour un télérupteur, une minuterie ou une sonnette
- Un double va-et-vient — deux commandes d'éclairage indépendantes dans le même poste
- Un double poussoir — deux commandes momentanées dans le même poste
- Un va-et-vient et un poussoir — la configuration mixte, souvent la plus utile

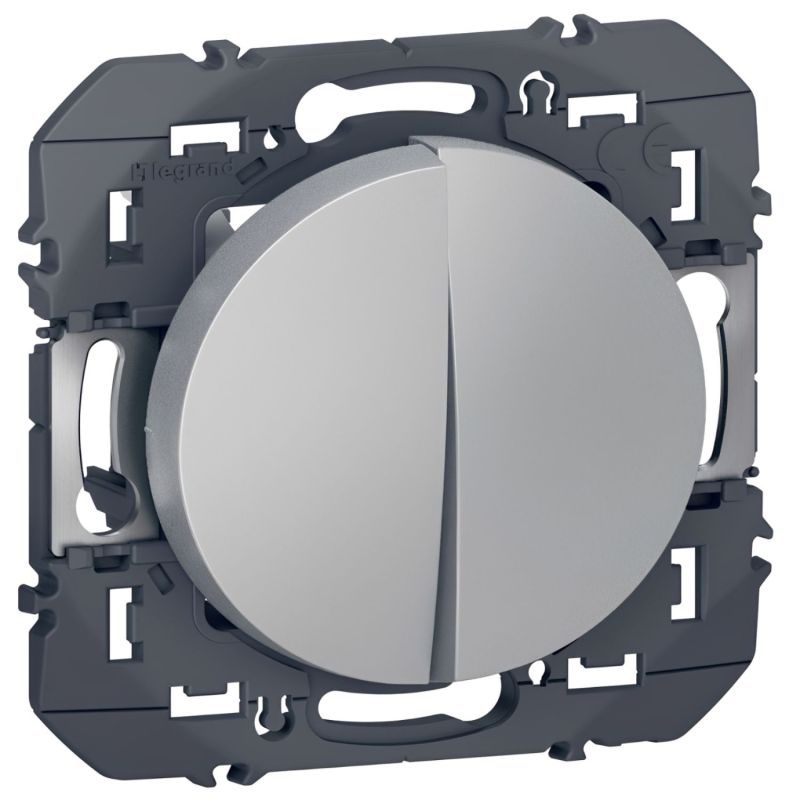

C'est le doigt qui détermine si l'appareil présente une commande ou deux : le doigt simple pour une, les deux demi-doigts pour deux. Le mode va-et-vient ou poussoir se règle sur le mécanisme, et Legrand le livre en mode poussoir avec le doigt simple monté. La manipulation est décrite dans la notice fournie.
Décider à la pose plutôt qu'à la commande
Sur un chantier, la question « quelle commande à quel endroit » n'est jamais totalement figée au moment de commander. On sait qu'il faut une quinzaine de commandes d'éclairage ; on ne sait pas encore combien seront des va-et-vient, combien des poussoirs, combien des doubles.
Le transformeur inverse l'ordre des décisions. Vous commandez un nombre de postes, et vous configurez chaque appareil au moment de la pose, en fonction de ce que vous trouvez réellement dans chaque boîte. Trois bénéfices : une seule référence à approvisionner par finition, plus d'erreur possible sur le type de commande, et un reliquat de chantier réutilisable partout.
Le bénéfice se prolonge après le chantier : un besoin de commande évolue — une applique ajoutée, un télérupteur installé, deux circuits qui deviennent un. Sur un mécanisme classique, chaque évolution impose de remplacer l'appareil. Ici, il suffit souvent de changer le doigt ou le mode.
Un ensemble métallisé homogène, et une réserve

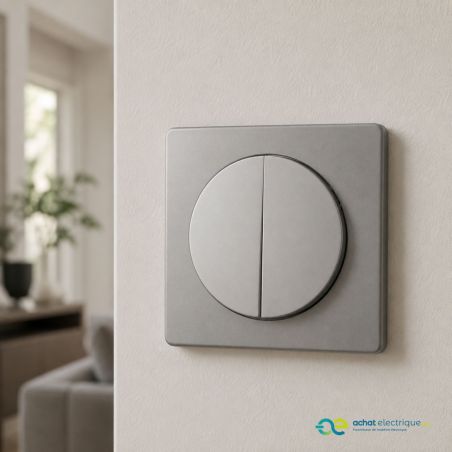

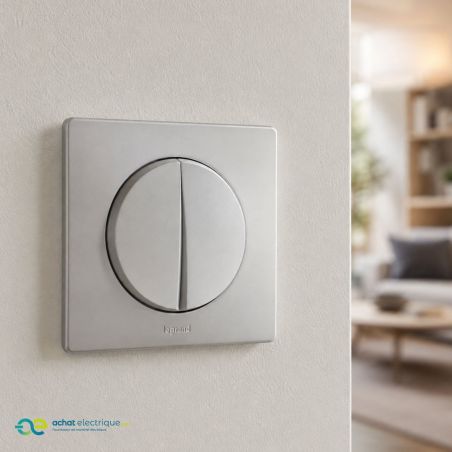

L'aluminium fait partie des trois seules finitions disponibles sur les mécanismes, ce qui permet un ensemble homogène du bord au centre avec une plaque de la même teinte, RAL 7040 mat.
Une réserve à connaître si vous équipez une pièce entière : l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme, certains mécanismes étant plus brillants que d'autres. Sur un appareil isolé cela ne se remarque pas ; sur plusieurs appareils voisins, présentez-les ensemble avant de les fixer.
Et un avantage indirect du transformeur sur ce point précis : puisqu'une seule référence couvre cinq fonctions, tous vos appareils de commande d'éclairage viendront du même moule — donc auront exactement le même aspect. C'est un bénéfice réel sur une finition métallisée, où les écarts se voient. Les plaques sont dans la gamme des plaques de finition Dooxie.
Les limites à connaître
Le calibre est de 6 A, quand l'interrupteur simple de la gamme est donné pour 10 AX. C'est cohérent avec un appareil qui doit pouvoir travailler en mode poussoir, donc sur un circuit de commande — mais si vous cherchez uniquement un va-et-vient pour commander directement une charge d'éclairage conséquente, le mécanisme dédié 600101 reste le choix le plus adapté.
Il occupe un poste unique, y compris en configuration double : bien qu'il porte alors deux commandes, il demande une plaque 1 poste. C'est un avantage — deux commandes dans une seule boîte — avec la contrainte associée : deux circuits de commande dans le volume d'une seule boîte, et deux demi-doigts qu'il faut viser.
Enfin, ce mécanisme ne comporte pas de voyant lumineux. Si vous avez besoin d'un repère dans l'obscurité, les références lumineuses dédiées sont la bonne réponse.
Le raccordement, la profondeur, et le reste
Raccordement par bornes automatiques de 1,5 à 2,5 mm², avec repérage imprimé sur le mécanisme — sur un appareil à cinq configurations, ce repérage est ce qui rend le câblage lisible quelle que soit la fonction retenue. Verrouillage sans outil, sans risque de sous-serrage ni de cuivre écrasé, fil souple ou rigide indifféremment.
Point de vigilance : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur, alors que la profondeur d'encastrement n'est que de 21,5 mm. Mesurez du fond de la boîte au nu du mur avant de commander.
Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11° pour une boîte scellée de travers, plaquettes métalliques mobiles sur 2 mm pour un désalignement horizontal. Coque de protection de chantier à charnières fournie, qui protège l'appareil de la poussière et des projections de peinture tout en le laissant utilisable — utile sur une finition mate, qui marque plus qu'un blanc brillant.
Aluminium RAL 7040 mat, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
