Ce que le poussoir permet et que l'interrupteur interdit
Si votre installation accepte cette famille, elle ouvre trois possibilités que la commande directe ne peut structurellement pas offrir. Ce sont les vraies raisons de choisir ce mécanisme.
Plusieurs commandes pour un même volet. C'est l'avantage majeur, et il est décisif. Un commutateur à position maintenue ne peut pas être doublé : deux commutateurs sur le même circuit se contrediraient. Des poussoirs, eux, se mettent généralement en parallèle. Résultat concret : une commande près de la porte et une près du lit, une en haut et une en bas de l'escalier, une côté cuisine et une côté terrasse. La faisabilité dépend de l'automatisme installé, donc faites valider le schéma — mais c'est le principe même de la commande par impulsion.
La centralisation. Selon l'automatisme, une seule commande peut agir sur plusieurs volets à la fois : ceux d'une façade, d'un étage, ou du logement entier. Un geste au coucher, un au lever. Impossible en commande directe, où chaque mécanisme n'alimente que son propre moteur.
Les scénarios. Un automatisme peut fermer au coucher du soleil, remonter le matin, descendre en cas de forte chaleur. Le poussoir reste alors la commande manuelle qui prend le pas sur le programme — et c'est exactement ce qu'on lui demande.
Une façade qui reste neutre. Les touches revenant toujours au repos, la commande a la même apparence quel que soit l'état du volet. Sur une plaque où plusieurs commandes s'alignent, la ligne reste régulière au lieu d'afficher des touches en positions différentes — détail visuel réel sur une batterie de quatre.
Mais d'abord : est-ce bien cette famille qu'il vous faut
Les deux mécanismes se ressemblent en façade et ne font pas la même chose. Se tromper ne donne pas un fonctionnement dégradé mais un volet qui ne bouge pas.
|
Interrupteur 600121 |
Poussoir 600122 |
| Rôle |
Commande directe du moteur |
Commande par automatisme |
| Mécanisme |
Commutateur — la touche reste en position |
Poussoir — la touche revient au repos |
| Ce qu'il envoie |
Le courant du moteur |
Une impulsion de commande |
| Plusieurs points de commande |
Non |
Oui, selon l'automatisme |
Trois questions pour savoir où vous en êtes. Vos volets s'arrêtent-ils seuls en fin de course sans qu'on relâche la commande ? Existe-t-il un module, une box ou un boîtier de commande dans le tableau ou près du caisson ? Et que dit la notice du moteur — parle-t-elle de « bouton-poussoir », d'« entrée impulsionnelle » ou de « contact sec » ?
Si les réponses sont oui, c'est ce mécanisme. Si votre moteur est un modèle filaire simple qui reçoit le courant directement du mur, il faut l'interrupteur et non ce poussoir. Un doute ? Décrivez-nous votre installation avant de commander.
Trois commandes, et le rôle particulier du stop

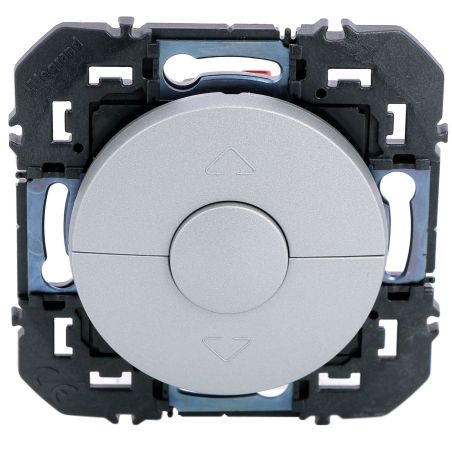

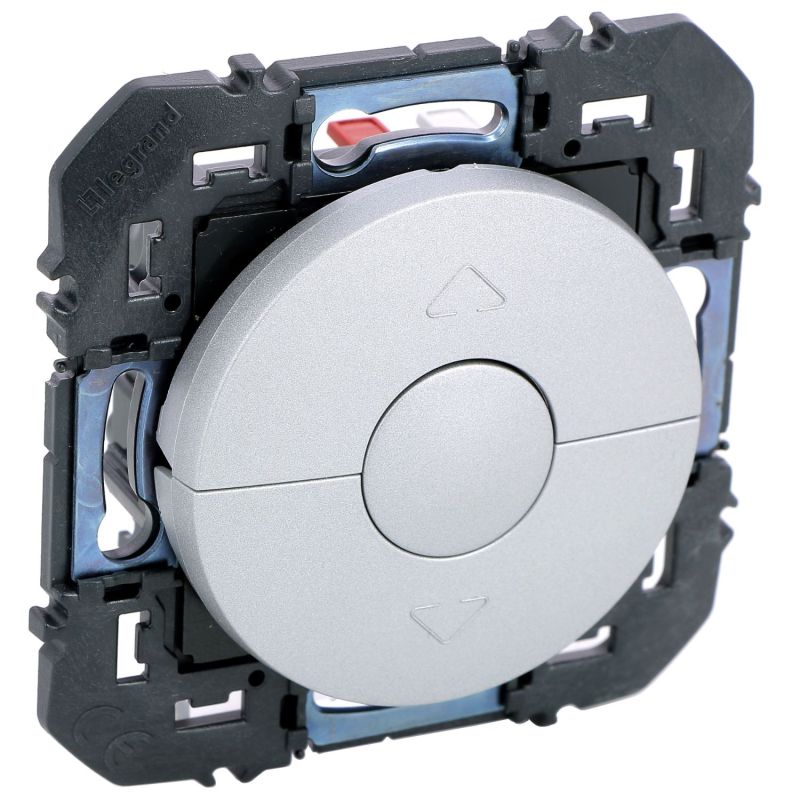

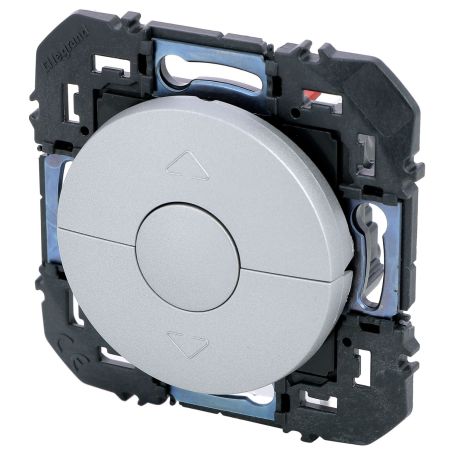

La façade porte montée, stop et descente, le stop en position centrale — même ergonomie que l'interrupteur de la gamme, ce qui permet de mélanger les deux familles dans une maison sans dérouter personne.
Le stop a ici un rôle plus important que sur une commande directe. Sur un automatisme, une impulsion sur montée ou descente lance généralement la manœuvre complète : le tablier part et va jusqu'au bout sans qu'on maintienne le doigt. C'est donc le stop qui permet de l'interrompre à la hauteur voulue — pour ventiler sans ouvrir, pour occulter un vis-à-vis sans obscurcir la pièce, pour arrêter une banne à la longueur souhaitée. Le comportement exact dépend de l'automatisme : reportez-vous à sa notice.
Legrand indique que le mécanisme convient aux « volets roulants, stores, stores bannes », pour un moteur de 500 W maximum.
L'aluminium, et une vérification à faire
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. L'aluminium permet un ensemble homogène du bord au centre avec une plaque de la même teinte, RAL 7040 mat.
Une réserve qui vaut particulièrement ici : les commandes de volets se posent presque toujours en batterie, plusieurs mécanismes sous la même plaque, et souvent à côté d'un interrupteur d'éclairage. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme. Présentez tous les mécanismes du poste ensemble avant de les fixer — sur une ligne de trois ou quatre appareils, un écart de brillance se lit immédiatement.
Notez aussi que le blanc de la gamme est brillant et cet aluminium mat : ne mélangez pas les finitions sur un même mur en espérant que cela passe.
L'appareil est à équiper d'une plaque de finition, vendue séparément : voyez la gamme des plaques de finition Dooxie.
Reprise d'une installation existante
Legrand indique que le mécanisme « remplace les commandes traditionnelles en utilisant les mêmes fils et boîtes à encastrer » — à condition que l'installation soit conçue pour une commande par impulsion.
Si vous remplacez un poussoir existant, l'opération est directe : coupure au tableau, vérification de l'absence de tension, dépose de l'ancien mécanisme, raccordement des mêmes conducteurs sur les bornes automatiques, remise en place. Photographiez le câblage avant de débrancher.
Un point matériel favorise cette reprise : l'encastrement n'est que de 24 mm, l'un des plus faibles de la gamme, ce qui laisse du volume derrière le mécanisme pour loger les conducteurs. Faites néanmoins valider la profondeur disponible par votre électricien avant de commander : la documentation du fabricant demande par ailleurs une boîte de 40 mm.
Dimensions, raccordement et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 41 mm et un encastrement de 24 mm. Alimentation 250 V, intensité nominale 6 A. Raccordement par bornes automatiques sans outil, capacité 1,5 à 2,5 mm².
Pose en encastré ou en saillie sur cadre, fixation à vis. Support livré avec rattrapage angulaire de -13° à +11°. Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. Jumelage optimisé pour le multiposte.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement — y compris pour la commande d'une banne, qui doit rester du côté intérieur de la baie. Coque de protection de chantier fournie, utile sur une finition mate qui marque plus qu'un blanc brillant.
Aluminium RAL 7040 mat, 73 x 73 mm, 3 touches montée / stop / descente, contact à poussoir unipolaire, 250 V, 6 A, moteur 500 W maximum, marque NF, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
