Trois prises, un seul raccordement

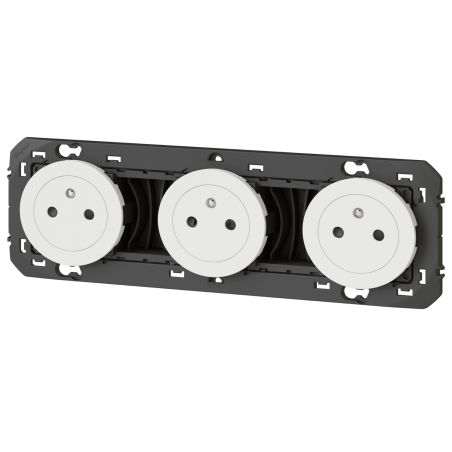

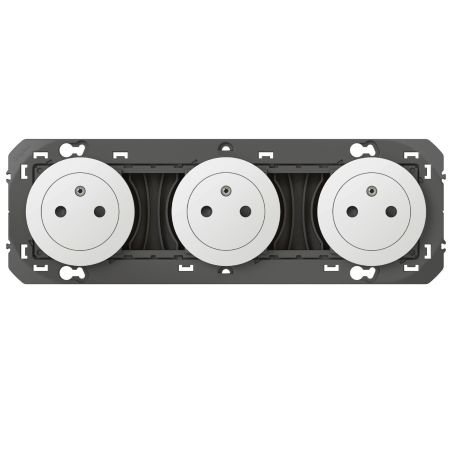

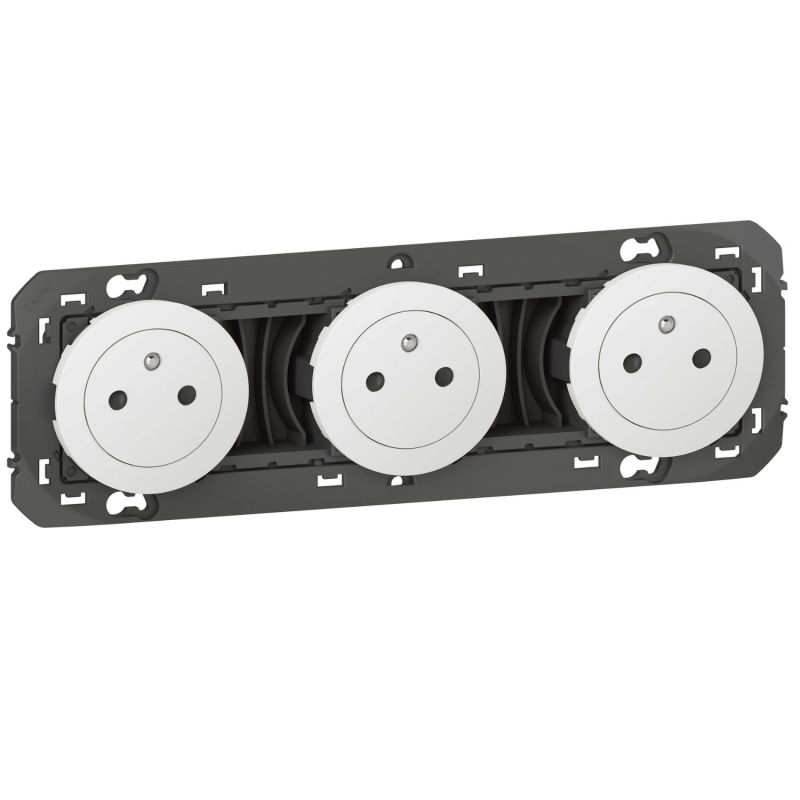

La triple prise Dooxie 600333 répond à une situation que tout le monde connaît : un seul point d'alimentation, et trois appareils à brancher en permanence. La réponse habituelle est une multiprise posée au sol, avec sa rallonge et son enchevêtrement de câbles. Celle-ci est encastrée, définitive, et se raccorde une seule fois.
Les trois prises arrivent déjà reliées entre elles en usine. Legrand décrit ce principe comme un gain de temps direct : « plus besoin de câbler l'ensemble des prises, un seul câblage suffit ». Il le destine aussi bien au neuf qu'à la rénovation, pour « brancher plusieurs appareils au même endroit avec un seul câblage ».
Sur trois postes, le calcul devient significatif : un point de connexion au lieu de trois, donc deux occasions d'erreur en moins et deux contrôles de serrage économisés. Et les trois prises étant solidaires, elles ne peuvent pas se désaligner entre elles — sur un appareil de 215 mm de large, c'est loin d'être un détail.
Combien de prises un circuit peut-il porter
C'est la vraie question quand on installe une triple prise, et elle mérite une réponse claire.
Une triple prise ne crée pas d'électricité supplémentaire : les trois socles se partagent le circuit qui les alimente, protégé par son disjoncteur. La puissance disponible reste celle de ce circuit.
La NF C 15-100 encadre le nombre de socles par circuit de prises. Les valeurs couramment retenues sont de 8 socles sur un circuit 16 A en 1,5 mm² et de 12 socles sur un circuit 20 A en 2,5 mm². Point important pour cette référence : dans ce décompte, une prise double compte pour un socle et une prise triple compte pour deux socles. Installer un 600333 consomme donc deux unités de votre quota, pas trois.
Ce qu'il faut en retenir concrètement : cette prise convient parfaitement à des appareils de faible consommation qui restent branchés — téléviseur, box, console, chargeurs, lampes, ordinateur. Évitez d'y cumuler plusieurs gros consommateurs, du type radiateur d'appoint, bouilloire ou sèche-cheveux, simultanément.
Ces règles varient selon la configuration réelle de votre installation, l'année de sa mise en service et sa protection différentielle. Faites valider votre projet par un électricien, et si vous nous décrivez votre circuit, nous vous dirons si cette référence lui convient.
215 mm de large : ce que votre mur doit accueillir
Deux exigences, à vérifier avant la commande plutôt qu'au moment de la pose.
Une boîte 3 postes. Legrand l'inscrit dans ses recommandations d'usage : cette référence s'« installe sur des boîtes 3 postes minimum ». L'appareil mesure 215 x 71 mm, pour une profondeur d'encastrement de 30 mm. C'est un vrai percement, à prévoir dès la conception si vous êtes en chantier neuf ou en rénovation lourde.
Des pattes de vis en état. Legrand exclut expressément la fixation à griffes sur cette référence — la mention figure deux fois sur sa fiche. La pose est à vis, et à vis seulement. Contrôlez l'état des pattes dès l'ouverture de la boîte, et n'ajoutez pas de griffes au panier : elles ne se monteront pas.
Simple, double ou triple : le bon calcul
Le même principe existe sur toute la ligne, et le choix se fait moins sur le prix que sur ce que vous éviterez de refaire.
|
600335 simple |
600332 double |
600333 triple |
| Prises |
1 |
2 |
3 |
| Boîte |
1 poste |
2 postes |
3 postes |
| Largeur du mécanisme |
73 mm |
144 mm |
215 mm |
| Raccordements à réaliser |
1 |
1 |
1 |
| Fixation à griffes |
Possible |
Non |
Non |
| Socles décomptés au circuit |
1 |
1 |
2 |
| Le bon cas |
Un appareil, un point |
Deux appareils permanents |
Pôle multimédia, bureau, plan de travail |
Le raisonnement qui compte : ce qui coûte cher, ce n'est pas la prise, c'est de rouvrir le mur. Si vous ouvrez pour deux postes alors que trois seraient utiles dans deux ans, la différence de travail entre les deux boîtes est négligeable au moment du chantier — et considérable si vous devez y revenir. Sur un mur de meuble TV ou un plan de travail, la triple est presque toujours le bon calcul.
Un fond affleurant, trois fois
Cette prise appartient au dessin Surface de la gamme, celui dont la face avant reste au niveau de la plaque. Legrand emploie le terme de socle rétractable : le fond du logement s'efface à l'insertion de la fiche et remonte quand on la retire.
Il en décrit trois bénéfices : « design affleurant, sécurité, le fond du puits de prise n'est pas accessible, et propreté, évite l'accumulation de poussière ». Sur une triple, l'argument propreté se multiplie par trois : ce sont trois logements qu'une prise à puits classique remplirait de poussière sans qu'on puisse les atteindre autrement qu'en démontant la plaque. Ici la façade est pleine et s'essuie d'un seul geste.
Mécanisme composable : une plaque 3 postes
Cet ensemble est livré avec son support mais sans plaque de finition. Legrand l'indique : « à équiper d'une plaque ». C'est ce qui vous ouvre toute la palette Dooxie — blanc, aluminium, noir, dune, plume, inox brossé, bois ébène ou bague effet chrome — sur le même mécanisme.
Il vous faut une plaque 3 postes, à choisir dans la gamme des plaques de finition Dooxie. Legrand recommande la plaque carrée 3 postes blanche en association. Sur 229 mm de large, le choix de la plaque pèse plus que sur un poste simple : c'est elle qui fait la ligne.
Le même ensemble existe aussi en aluminium et en noir mat, avec un mécanisme identique — utile si la triple prise s'installe dans une pièce où l'appareillage est déjà d'une autre teinte.
Raccordement et mise à niveau
Les bornes sont automatiques et repérées, ce que Legrand présente comme une aide au câblage : chaque borne est identifiée, le conducteur s'enfonce, rien ne se visse. L'intérêt dépasse le confort — un serrage insuffisant est la première cause d'échauffement sur une prise, et il n'y a ici rien à serrer. Section acceptée de 1,5 à 2,5 mm².
Deux modes de pose sont prévus : encastré dans une boîte 3 postes, ou en saillie sur un cadre saillie, ce qui dépanne quand le mur ne peut pas être percé.
La mise à niveau est le point critique sur cette référence. Le support offre un rattrapage angulaire de -13° à +11°, et il faut s'en servir : sur 215 mm de large, un travers d'un demi-degré représente près de deux millimètres d'écart entre les deux extrémités. C'est parfaitement visible sur un mur. Un appareil de cette longueur ne pardonne pas l'approximation, mais le produit vous donne exactement les moyens de la corriger.
Les éclips de protection enfant équipent les trois prises et n'ouvrent les alvéoles que sous la poussée simultanée des deux broches d'une fiche. Avec le socle rétractable, qui rend déjà le fond inaccessible, cela fait deux barrières indépendantes — sur une prise souvent installée à hauteur d'enfant derrière un meuble TV, ce n'est pas superflu.
L'appareil est coté IK04 et donné pour un usage en intérieur uniquement. Coupez au disjoncteur et vérifiez l'absence de tension avant d'ouvrir la boîte.
Où l'utiliser
- Pôle multimédia du salon — téléviseur, box et barre de son, l'usage type de cette référence
- Plan de travail de cuisine — trois petits électroménagers branchés en permanence, hors des volumes réglementés de la pièce d'eau
- Bureau et espace de travail — écran, ordinateur et lampe sur un seul point d'alimentation
- Suppression d'une multiprise — remplacer un bloc en surcharge par une solution encastrée, souvent la vraie raison de l'achat
- Chambre d'adolescent — un point d'alimentation qui suffit, sans rallonge au sol
- Installation neuve — c'est là que la boîte 3 postes ne coûte presque rien de plus que la boîte simple
Ce qu'il faut prévoir avec
Une plaque de finition 3 postes est indispensable, à choisir dans la gamme Dooxie selon la teinte de votre pièce.
Une boîte d'encastrement 3 postes, à prévoir dès la conception du chantier. Si le mur ne peut pas être percé, un cadre saillie permet une pose en applique.
Inutile en revanche de commander des griffes : cette référence se fixe à vis uniquement, Legrand l'indique expressément. Autant vous éviter un achat qui ne servirait pas.
