Doubler une prise sans ouvrir le mur
Le problème est banal : il manque une prise, et la seule façon d'en ajouter une consiste normalement à saigner le mur, tirer un câble, sceller une boîte, reboucher et repeindre. Une demi-journée de travail et une pièce à nettoyer.

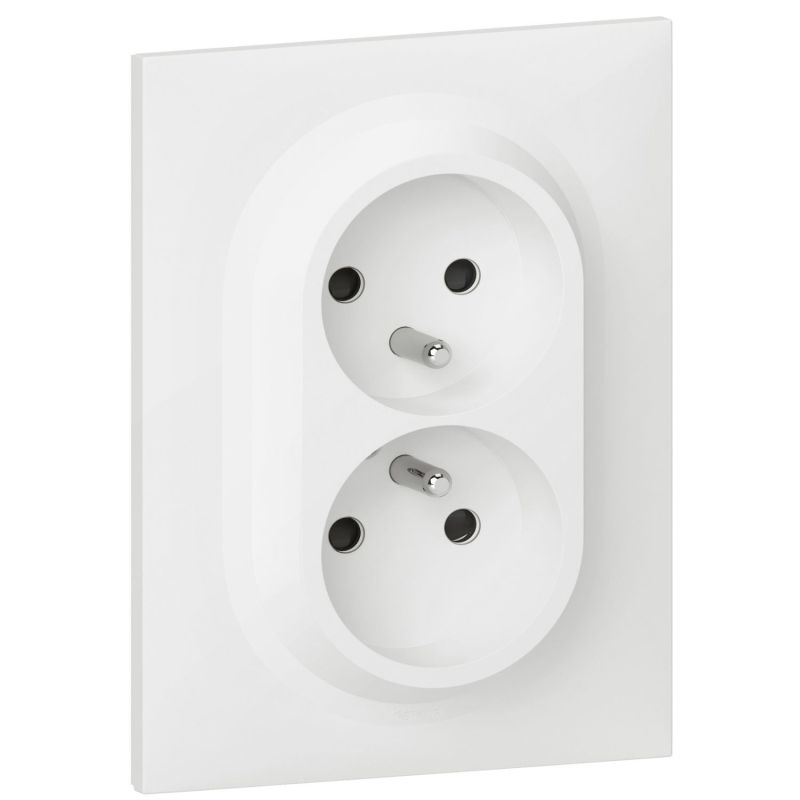

Le 600321 supprime tout cela. Legrand le décrit sans détour : « son mécanisme, composé de deux prises de courant, est conçu pour être installé dans une boîte d'encastrement 1 poste », et il « permet de remplacer une prise simple par une prise double sans changement de boîte d'encastrement ».
C'est le sens de l'appellation compacte monobloc : les deux prises ne sont pas deux mécanismes assemblés côte à côte, mais un bloc unique qui se loge dans l'espace d'une prise simple. Vous démontez l'ancienne, vous posez celle-ci.
Le gain ne s'arrête pas à la maçonnerie. Legrand ajoute que « le câblage est lui aussi simplifié : un seul branchement pour deux prises ». Un raccordement, deux points d'alimentation.
87 x 121 mm : un format vertical, à connaître avant de commander
Autant le préciser tout de suite, parce que ce format surprend.
Une double prise ordinaire est horizontale : deux mécanismes côte à côte sous une plaque 2 postes de 158 x 87 mm, qui suppose deux boîtes. Le 600321, lui, mesure 87 mm de large sur 121 mm de haut. Il est plus haut que large, les deux prises étant superposées.
Ce n'est pas un choix esthétique mais une conséquence directe du principe : pour tenir dans une seule boîte ronde, il faut empiler plutôt que juxtaposer. Le résultat ressemble à une plaque allongée, un peu plus grande qu'une plaque simple.
Si votre projet impose un alignement horizontal avec les autres appareillages du mur, c'est vers la solution en deux postes qu'il faut regarder — voir plus bas.
600321 ou 600721 : une seule différence, et elle est décisive
Legrand édite deux doubles prises monobloc easyréno au format identique. Elles se ressemblent au point qu'il faut savoir précisément ce qui les sépare : la fixation.
| Critère |
600321 Dooxie |
600721 Dooxie One |
| Fixation |
À vis uniquement |
À vis ou à griffes, griffes fournies |
| Plaque |
Incluse, blanche |
Incluse, blanche |
| Dimensions |
87 x 121 mm |
87 x 121 mm |
| Profondeur d'encastrement |
27 mm |
31,3 mm |
| Profondeur d'appareil |
46 mm |
57,6 mm |
| Prises et indices |
2 x 2P+T, 16 A 250 V, IP21 / IK04, éclips de protection enfant, marque NF |
| Le bon cas |
Boîte saine, les vis mordent encore |
Boîte ancienne, pattes de vis arrachées |
La règle tient en une phrase. Ouvrez votre boîte et regardez les pattes de vis. Si elles sont en bon état et que le plâtre tient autour, la fixation à vis du 600321 suffit parfaitement — et c'est la solution la plus simple. Si elles sont arrachées, rouillées, ou si le plâtre s'effrite quand vous serrez, il vous faut les griffes du 600721 : elles se plaquent contre la paroi intérieure de la boîte et rendent la fixation indépendante de l'état des pattes.
Second point en faveur du 600321, moins visible mais réel : sa profondeur d'encastrement de 27 mm contre 31,3 mm, et sa profondeur d'appareil de 46 mm contre 57,6 mm. C'est le plus compact des deux, ce qui laisse davantage de place aux conducteurs dans une boîte peu profonde.
Quelle boîte, quelle profondeur
Soyons précis, car c'est la question qui décide de la réussite de la pose.
Legrand annonce pour cette référence une profondeur d'encastrement de 27 mm et recommande, en produit associé, une boîte d'encastrement 1 poste de diamètre 67 mm et de 40 mm de profondeur — le standard actuel du neuf.
Le fabricant ne publie pas de profondeur de boîte minimale pour cette référence. Ce qui est documenté, en revanche, c'est sa vocation : Legrand écrit que « la prise easyréno permet grâce à sa profondeur faible de remplacer une prise existante », et que celle-ci se pose sans changer la boîte.
En pratique : si votre boîte est ancienne et particulièrement peu profonde, mesurez-la et communiquez-nous la valeur avant de commander. Nous vérifierons avec vous plutôt que de vous laisser découvrir le problème le mur ouvert.
Monobloc ou deux postes : deux réponses à deux chantiers
La gamme Dooxie propose une autre façon d'obtenir deux prises au même endroit, et le choix se fait sur un seul critère : le mur est-il déjà ouvert ?
La double prise précâblée 600332 demande une boîte 2 postes. Elle est horizontale, elle se décline dans toute la palette de plaques Dooxie, et elle s'impose sur un chantier neuf ou une rénovation lourde où la boîte reste à créer de toute façon.
Le 600321 est l'inverse : il n'existe qu'en blanc, avec sa plaque imposée, mais il ne demande aucun travail de maçonnerie. C'est le produit de la rénovation ponctuelle, celle qu'on fait un dimanche.
Si vous hésitez, démontez la plaque actuelle et regardez la boîte : elle donne la réponse en une seconde.
Ce qui est dans la boîte
Legrand présente cette référence comme un appareil complet prêt à installer. Vous y trouvez le mécanisme double, la plaque blanche et une coque de protection de chantier à charnières.
Cette coque n'est pas un accessoire d'emballage. Legrand indique qu'elle « protège le produit de la poussière et des éclaboussures de peinture et permet à la prise de rester utilisable pendant le chantier ». Concrètement, vous pouvez poser la prise dès le début des travaux et y brancher une ponceuse ou un projecteur sans la salir.
La finition est blanc brillant, RAL 9003.
Sécurité et raccordement
Les éclips de protection enfant sont montés d'origine sur les deux prises. Legrand indique qu'ils « renforcent la sécurité dans la maison en permettant d'obturer le contact électrique en l'absence de fiche » : les alvéoles ne s'ouvrent que sous la poussée simultanée des deux broches d'une fiche. Sur une double prise souvent posée derrière un meuble, donc à hauteur d'enfant, ce n'est pas superflu.
Le raccordement se fait sur bornes automatiques, avec un repérage des bornes que Legrand présente comme une aide au câblage. Le conducteur s'enfonce, aucune vis à serrer — donc aucun risque de serrage insuffisant, première cause d'échauffement sur une prise. Section acceptée de 1,5 à 2,5 mm², en conducteur souple ou rigide.
Un point qui joue en sa faveur au moment du dimensionnement : dans le décompte des socles par circuit de la NF C 15-100, une prise double compte pour un seul socle. Vous obtenez donc deux points de branchement sans consommer deux unités de votre quota.
L'appareil est coté IP21 / IK04 et donné pour un usage en intérieur uniquement. Coupez au disjoncteur et vérifiez l'absence de tension avant d'ouvrir la boîte.
Où l'utiliser
- Derrière un meuble TV — box, téléviseur, barre de son : la prise unique d'origine ne suffit plus depuis longtemps
- Chevet — lampe et chargeur, sans rallonge qui traîne
- Bureau ou coin télétravail — écran et ordinateur portable sur la boîte existante
- Plan de travail de cuisine — deux petits électroménagers branchés en permanence, hors des volumes réglementés de la pièce d'eau
- Rénovation locative — augmenter le nombre de prises entre deux baux, sans reprise de maçonnerie
- Remplacement d'une multiprise — supprimer un bloc en surcharge, souvent la vraie raison de l'achat
Ce qu'il faut prévoir avec
Rien pour la pose encastrée : la plaque est dans la boîte. C'est le principe de cette référence.
Une seule situation demande autre chose. Si, en ouvrant votre boîte, vous constatez que les pattes de vis sont arrachées ou que le plâtre ne tient plus autour, la fixation à vis ne tiendra pas. Dans ce cas, tournez-vous vers le 600721, strictement identique mais livré avec ses griffes de rénovation. C'est la même prise, avec la fixation qui va bien.
Et si vous préférez finalement l'implantation horizontale avec le choix de la teinte, la double prise précâblée 600332 associée à une plaque 2 postes Dooxie vous ouvre toutes les finitions — au prix d'une boîte 2 postes à créer.
