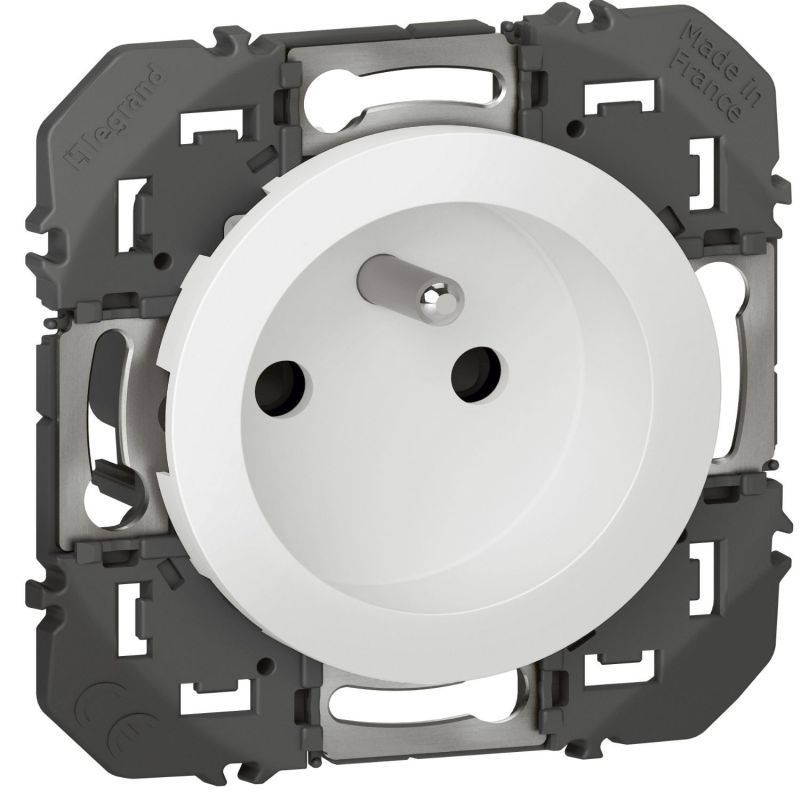

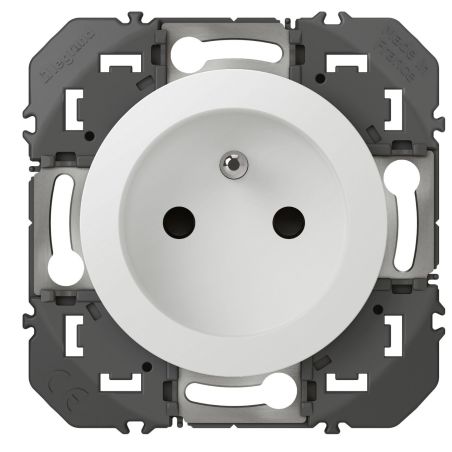

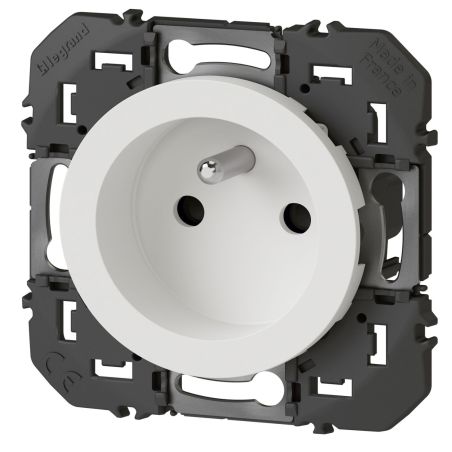

600337 Legrand - Dooxie Prise de courant 2P+T à puits 16A - Blanc

« À puits » : le dessin que tout le monde a chez soi

Le vocabulaire de Legrand n'est pas très parlant, alors autant le traduire.

Sur une prise à puits, les alvéoles sont logées au fond d'un renfoncement fixe — le puits. C'est le dessin traditionnel, celui de la quasi-totalité des prises installées en France depuis des décennies. Vous en avez sous les yeux tous les jours sans y penser.

L'autre dessin de la gamme s'appelle Surface : son fond est mobile et remonte au niveau de la façade quand aucune fiche n'est branchée. Le rendu est plus contemporain, la surface plus lisse.

Un mot pour lever une confusion fréquente : « Surface » ne signifie pas montage en saillie. Les deux dessins sont des prises encastrées. Ces mots ne désignent que l'apparence de la face avant.

Pourquoi choisir le puits plutôt que l'affleurant

La question mérite d'être posée franchement, parce que le dessin Surface est plus moderne et autorise le repiquage. Il y a pourtant une situation où le puits est le meilleur choix, et elle est très fréquente.

Vous ne remplacez pas toutes les prises du logement. Vous en changez une, ou trois, ou celles d'une seule pièce. Les autres restent en place — et ce sont presque certainement des prises à puits.

Dans ce cas, poser un modèle affleurant au milieu de socles à puits crée une rupture visuelle immédiate. Sur un même mur, l'œil repère la différence sans même la chercher : l'une a un creux et une ombre, l'autre non. Le résultat fait bricolage, alors que chaque prise prise séparément est impeccable.

Le 600337 vous permet de rester cohérent tout en installant du matériel neuf, aux normes actuelles, avec éclips de protection enfant et bornes automatiques. C'est le bon produit du remplacement partiel, et c'est un cas qui représente la majorité des achats de prises.

À l'inverse, si vous refaites l'appareillage d'un logement entier, rien ne vous retient : le dessin Surface donnera un ensemble plus contemporain.

À puits ou Surface : ce qui les sépare vraiment

Deux différences seulement, donc, mais elles ne se compensent pas. Le dessin relève de l'esthétique et de la cohérence du mur. Le repiquage relève de l'électricité, et c'est un critère technique — voir ci-dessous.

Le repiquage n'est pas possible sur cette référence

Legrand indique « repiquage possible : non ». Concrètement, les bornes n'acceptent qu'un conducteur par point de raccordement : vous ne pouvez pas repartir de cette prise pour alimenter la suivante en chaîne.

Cela ne veut pas dire une seule prise par circuit, contrairement à ce qu'on lit parfois. Vous pouvez tout à fait placer plusieurs socles sur le même circuit de prises ; simplement, chacun doit être alimenté depuis une boîte de dérivation plutôt que depuis le socle précédent.

C'est un point à vérifier avant de commander si vous remplacez une prise sur une installation existante. Ouvrez la boîte : si deux jeux de conducteurs y arrivent, dont un qui repart vers une autre prise, votre installation fonctionne en chaînage. Il vous faudra alors la version Surface 600335, qui accepte un repiquage, ou reprendre l'alimentation depuis une boîte de dérivation.

Composable : la plaque se choisit

Cette référence est un mécanisme seul, à équiper d'une plaque de finition, comme l'indique Legrand. C'est la formule que retiennent la plupart des installateurs dès qu'il y a plus d'une prise à poser, pour trois raisons.

Le choix de la finition reste ouvert jusqu'au dernier moment : le même mécanisme accepte le blanc, l'aluminium, le noir, le dune, le plume, l'inox brossé, le bois ébène ou la bague effet chrome. Vous décidez une fois la peinture faite.

Le multiposte devient rationnel : deux ou trois mécanismes sous une seule plaque multiposte donnent un ensemble bien plus net que des plaques simples accolées. Legrand précise d'ailleurs que le jumelage des mécanismes est optimisé pour cela — ils s'assemblent entre eux avant la pose, ce qui garantit l'entraxe.

Le remplacement est simple : une plaque rayée ou jaunie se change seule, sans toucher au mécanisme.

Pour un rendu blanc classique, la plaque carrée 1 poste blanche est la plus demandée ; la plaque ronde 1 poste blanche adoucit la ligne dans une chambre. Toutes les autres finitions sont dans la gamme des plaques Dooxie.

Sécurité et raccordement

Les éclips de protection enfant sont montés d'origine. Legrand indique qu'ils « renforcent la sécurité dans la maison en permettant d'obturer le contact électrique en l'absence de fiche » : les alvéoles restent fermées et ne s'ouvrent que sous la poussée simultanée des deux broches d'une fiche.

C'est un point qui mérite d'être souligné sur un modèle à puits. Sur les prises anciennes que vous remplacez, ces éclips n'existent probablement pas — les alvéoles y sont librement accessibles. Le remplacement apporte donc un gain de sécurité réel, indépendamment de l'aspect.

Le raccordement se fait sur bornes automatiques, avec un repérage des bornes que Legrand présente comme une aide au câblage. Le conducteur s'enfonce, aucune vis à serrer — donc aucun risque de serrage insuffisant, première cause d'échauffement sur une prise. Section acceptée de 1,5 à 2,5 mm².

Pose : encastrée ou en saillie

Legrand indique que cette prise « peut être installée en encastré, dans une boîte d'encastrement, ou en saillie, sur un cadre saillie ». Cette souplesse dépanne quand le mur ne peut pas être percé : mur en pierre, cloison technique, béton, doublage isolant.

La fixation repose sur un jeu de plaquettes métalliques mobiles qui, selon Legrand, « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis ». Leur mobilité sur 2 mm d'amplitude permet un rattrapage d'alignement qui « compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées ». S'y ajoute un rattrapage angulaire de -13° à +11° qui facilite la mise à niveau lorsque la boîte n'est pas parfaitement horizontale.

Legrand recommande en produit associé une boîte d'encastrement 1 poste de diamètre 67 mm et 40 mm de profondeur, le standard du neuf. L'appareil mesure 73 x 73 mm pour une profondeur d'encastrement de 28,5 mm.

Il est coté IK04 et donné pour un usage en intérieur uniquement. Coupez au disjoncteur et vérifiez l'absence de tension avant d'ouvrir la boîte.

Les autres finitions du même mécanisme

Le dessin à puits existe également en aluminium et en noir, sur un mécanisme identique — utile si vous harmonisez avec un appareillage déjà posé dans une autre teinte, ou si la pièce s'y prête.

Rien ne vous oblige d'ailleurs à une teinte unique dans tout le logement : le mécanisme étant le même, vous pouvez adopter une finition par pièce sans changer de logique d'achat.

Où l'utiliser

• Remplacement partiel — l'usage central : changer quelques prises sans dépareiller le reste du logement
• Prise cassée ou jaunie — remise à neuf en une intervention, avec le gain de sécurité des éclips
• Chambres et séjour — partout où le dessin classique reste le plus consensuel
• Logement locatif — remise en état entre deux baux, sans refaire l'ensemble
• Multiposte — deux ou trois mécanismes alignés sous une plaque unique, ou une prise associée à un interrupteur
• Mur impossible à percer — la pose en saillie sur cadre reste possible

Ce qu'il faut prévoir avec

Une plaque de finition est indispensable, c'est le principe du composable : carrée ou ronde en 1 poste, multiposte si vous alignez plusieurs mécanismes.

Une fixation adaptée. Le mécanisme se pose à vis. En rénovation, si les pattes de vis de la boîte sont arrachées ou si le plâtre s'effrite, les griffes Rapido 40 mm prennent appui sur la paroi intérieure et rendent la fixation indépendante des pattes d'origine.

Si le mur ne peut pas être percé, le cadre saillie 1 poste Dooxie permet une pose en applique, un montage que Legrand valide expressément pour cette référence.
