Le mur du téléviseur mérite d'être traité comme un ensemble
C'est l'angle sous lequel il faut aborder ce produit, parce qu'une prise TV n'est jamais un achat isolé.
Faites l'inventaire de ce qui doit se trouver à cet emplacement. Il y a la prise TV. Il y a une prise de courant au minimum, plus souvent deux — l'écran, la barre de son, la box, une console, un lecteur. Il y a fréquemment une prise réseau, un téléviseur connecté fonctionnant nettement mieux en filiaire qu'en sans-fil.
Résultat : deux, trois ou quatre postes alignés, à la même hauteur, sur un pan de mur qui est celui que l'on regarde le plus longtemps dans une pièce de vie. C'est donc l'endroit où l'appareillage doit être le plus soigné, pas le moins.
Deux conséquences pratiques.
D'abord, il faut du composable. Un mécanisme à plaque intégrée ne peut pas rejoindre un ensemble multiposte : sa plaque étant solidaire, elle se retrouverait accolée à celle des prises voisines, avec un joint visible et un décalage de bord presque inévitable. Le composable, lui, s'assemble sous une plaque unique pour un ensemble continu.
Ensuite, il faut de la cohérence de finition. Une prise TV aluminium à côté de prises de courant blanches se voit immédiatement. C'est précisément ce que cette référence permet d'éviter.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. L'aluminium permet donc un ensemble homogène du bord au centre avec une plaque de la même teinte, RAL 7040.
La réserve est ici plus importante que partout ailleurs dans la gamme. Sur un mur de téléviseur, vous allez aligner sous une même plaque une prise TV, une ou deux prises de courant et peut-être une prise réseau — soit trois ou quatre mécanismes de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre, certains mécanismes étant plus brillants que d'autres.
Sur un appareil isolé, un écart passe inaperçu. Sur quatre façades côte à côte, à hauteur de regard, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée.
Présentez donc tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, et commandez-les en une seule fois pour maximiser les chances d'un même bain de matière. C'est cinq minutes qui évitent un regret durable. Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Une sortie, et pourquoi c'est suffisant
Cette prise a un seul connecteur. C'est le cas de figure le plus répandu, et il ne s'agit pas d'un modèle au rabais.
Dans une installation dite « en étoile » — la configuration très majoritaire —, chaque prise murale est reliée par son propre coaxial à un répartiteur central, et chaque câble ne transporte qu'un signal. Une prise à trois sorties y serait inutile : deux des trois connecteurs resteraient muets, faute de signal à leur distribuer.
La règle est simple : une prise murale ne crée jamais de signal, elle le laisse passer ou le trie.
Le test le plus rapide pour vérifier votre cas : comptez les connecteurs de votre prise actuelle. Un seul, vous êtes en étoile. Deux ou trois — souvent repérés par un pictogramme d'écran, d'onde radio et de parabole —, votre installation achemine plusieurs signaux sur un câble unique, et il vous faut alors une prise TV-R-SAT à trois sorties.
Notez que la bande couverte ici est large, 0 à 2400 MHz : elle inclut la bande intermédiaire d'un récepteur satellite. La prise laisse donc passer un signal satellite si votre câble en achemine un — elle ne le séparera simplement pas d'autres signaux.
Blindage Classe A et atténuation
Les bandes de fréquences utilisées par la téléphonie mobile sont voisines de celles de la télévision terrestre. Un émetteur proche, ou simplement un téléphone posé près du téléviseur, peut injecter des perturbations dans une liaison coaxiale mal protégée : pixellisation, images figées, chaînes qui disparaissent par intermittence — souvent aux mêmes heures, ce qui égare le diagnostic.
Legrand annonce ici un blindage certifié Classe A, présenté comme protégeant « des interférences causées par les nouveaux signaux utilisés par les téléphones mobiles » — le niveau le plus exigeant de la classification usuelle sur ce matériel.
Second point : l'atténuation inférieure à 1 dB. Toute prise prélève une part du signal qui la traverse, et sur une installation comportant plusieurs prises ces pertes se cumulent jusqu'à imposer un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense. Legrand indique enfin que la prise « dépasse les exigences de la norme EN 50083-4 ».
Un bornier pensé pour la pose, et 20,8 mm seulement
Le raccordement d'un coaxial est l'opération la plus délicate de cette famille : mal serrée, la tresse de masse laisse passer les perturbations que le blindage était censé arrêter.
L'insertion du câble est intuitive, le bornier est placé au centre du mécanisme — ce qui « permet un refoulement plus facile dans la boîte » —, et la connexion est visible : « la visualisation de la connexion permet de savoir avec certitude si le câble est bien serré ».
Le mécanisme n'occupe par ailleurs que 20,8 mm de profondeur dans la boîte. Ces millimètres reviennent au câble, et un coaxial en a besoin : rigide, il supporte très mal d'être plié serré pour entrer dans un volume trop juste. Un coaxial coudé à angle vif voit son diélectrique déformé et son impédance modifiée, ce qui dégrade le signal de façon définitive et invisible.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 32,15 mm et un encastrement de 20,8 mm. Legrand demande une boîte de 40 mm minimum : mesurez du fond au nu du mur avant de commander.
Fixation à vis. Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant.

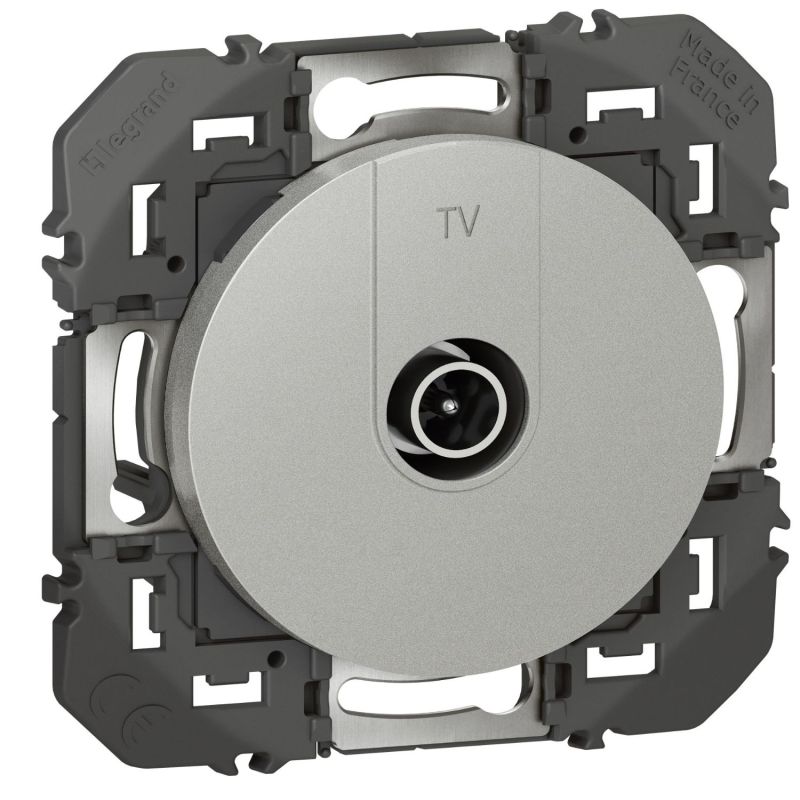

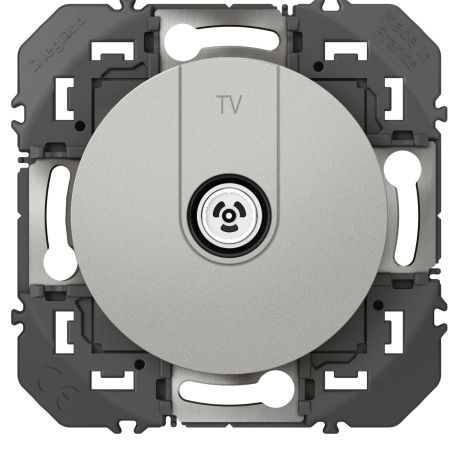

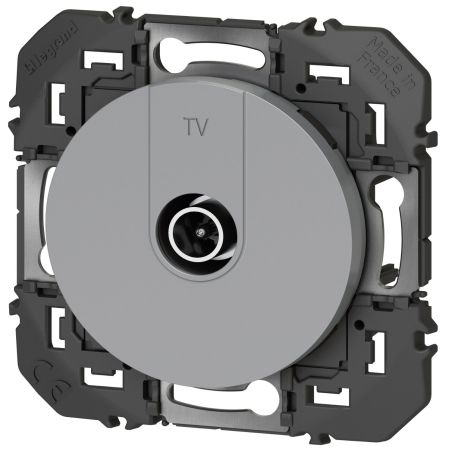

Aluminium RAL 7040 mat, 73 x 73 mm, 1 sortie, bande 0 à 2400 MHz, blindage Classe A, atténuation inférieure à 1 dB, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
