Ce que « blindée » vous apporte réellement, et quand cela compte
Le blindage est le mot le plus employé et le moins expliqué des fiches réseau. Voici ce qu'il recouvre, et dans quelles situations il fait une différence mesurable.
Un câble réseau transporte des signaux de très faible amplitude sur des paires torsadées. La torsade neutralise déjà une bonne part des perturbations. Le blindage ajoute une enveloppe conductrice qui capte les perturbations extérieures et les évacue à la masse, avant qu'elles n'atteignent les conducteurs.
Dans quelles situations cela compte vraiment ?
- Quand le câble réseau chemine à côté de conducteurs d'énergie — c'est le cas le plus fréquent dans un logement, où les gaines sont partagées ou parallèles sur plusieurs mètres.
- Quand la liaison est longue : les perturbations se cumulent le long du parcours.
- Quand le câble passe près d'équipements bruyants — tableau électrique, moteurs, appareils de puissance, alimentations à découpage.
- Quand la liaison doit porter la télévision, dont les fréquences sont bien supérieures à celles de l'informatique et donc plus sensibles.
Le point essentiel, et il est souvent manqué : un blindage ne protège que s'il forme une enveloppe continue et correctement mise à la masse sur toute la chaîne — câble, prises aux deux extrémités, cordons, panneau de brassage. Une prise blindée raccordée sur un câble non blindé n'apporte rien ; un blindage interrompu à une extrémité peut même se comporter comme une antenne.
Faites donc valider la cohérence de la chaîne avec votre électricien avant de choisir votre câble : c'est la condition pour que ce mécanisme donne ce qu'il promet.
Une prise pour tout : TV, téléphone ou informatique
C'est l'autre argument majeur de ce mécanisme, et il renverse la logique habituelle du câblage domestique.
La logique ancienne décide dans le mur : ici une prise TV coaxiale, là une prise téléphonique, là une prise réseau. Changer d'avis suppose de rouvrir la cloison.
Ici, la prise « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Vous posez la même prise partout, et c'est au coffret de communication que se décide son rôle — en branchant le cordon de brassage sur la sortie box, sur la distribution TV ou sur la téléphonie.
Une chambre devient un bureau puis un salon sans travaux ; vous déplacez le téléviseur d'un mur à l'autre sans tirer de coaxial ; vous n'avez plus à deviner, au moment du chantier, quel usage aura chaque pièce dans dix ans. Et une seule référence de prise suffit pour tout le logement.
Les Grades mentionnés sont les niveaux de performance du réseau de communication d'un logement : ce sont eux qui déterminent si le réseau peut, en plus de la téléphonie et de l'informatique, distribuer les signaux de télévision.
La condition à respecter : le câble pour l'usage TV
Faire passer un signal de télévision sur un câblage à paires torsadées est exigeant. Legrand impose donc, pour cet usage, l'emploi de son câble multimédia TV et satellite dédié — un câble spécifique, différent d'un câble réseau ordinaire.
Pour l'informatique et la téléphonie, un câble de catégorie appropriée convient. Pour la télévision, il faut le câble prescrit, sans quoi le résultat n'est pas garanti. Et si vous voulez garder les trois possibilités ouvertes partout — l'intérêt même du produit —, c'est ce câble-là qu'il faut tirer dans tout le logement.
Reportez-vous à la notice pour la référence exacte, et arrêtez ce choix avant de commander vos prises : c'est lui qui conditionne tout, et il ne se change pas une fois les cloisons fermées.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune.
Et c'est précisément là que la vérification s'impose. Une prise réseau ne vient presque jamais seule : elle voisine une seconde prise réseau, une ou deux prises de courant, parfois une prise TV — sur un poste de travail comme sur un mur de téléviseur. Vous alignerez donc trois ou quatre façades de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Sur un appareil isolé, un écart passe inaperçu. Sur quatre façades côte à côte, à hauteur de regard, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, et commandez-les en une seule fois.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Pose, raccordement et dimensions
Le connecteur est « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil d'impact à acheter, et surtout l'erreur est rattrapable — on desserre, on replace les conducteurs, on resserre. C'est ce qui change tout pour un premier câblage.
Le mécanisme porte le repérage T568A et T568B avec codes couleurs ; employez la même convention aux deux extrémités du câble. Il accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26 jusqu'à 9 mm de diamètre, sur des bornes à contact autodénudant, et reçoit les fiches RJ11, RJ12 et RJ45 — donc l'informatique comme la téléphonie.
Dimensions : 73 x 73 mm, profondeur totale 34,69 mm, encastrement 22,59 mm. Pose en encastré ou en saillie sur cadre, fixation à vis, support livré avec rattrapage angulaire de -13° à +11°.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant.

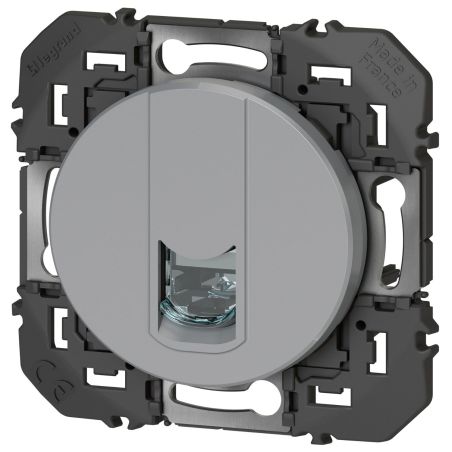

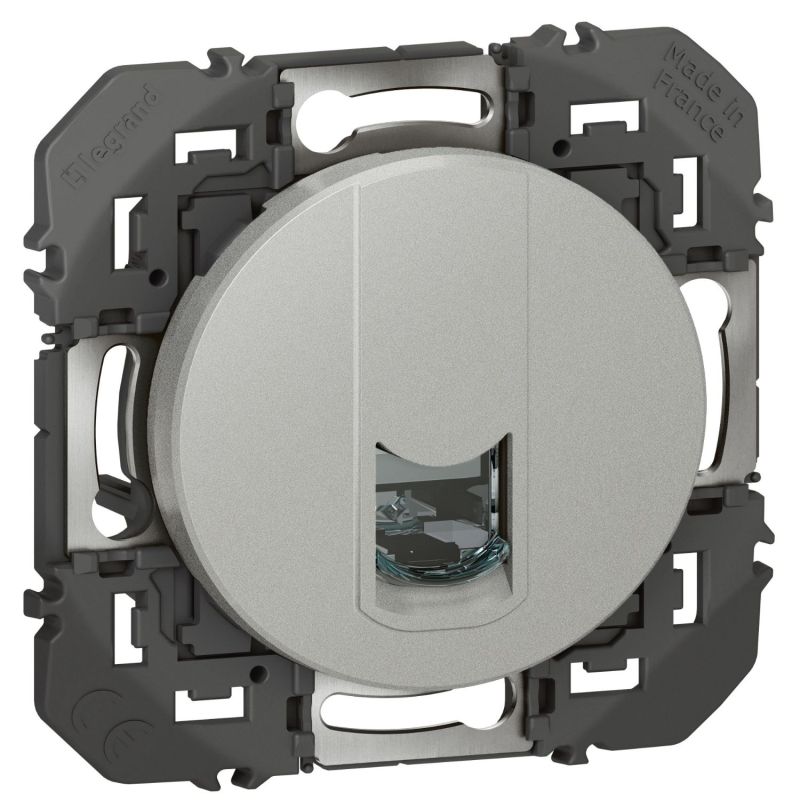

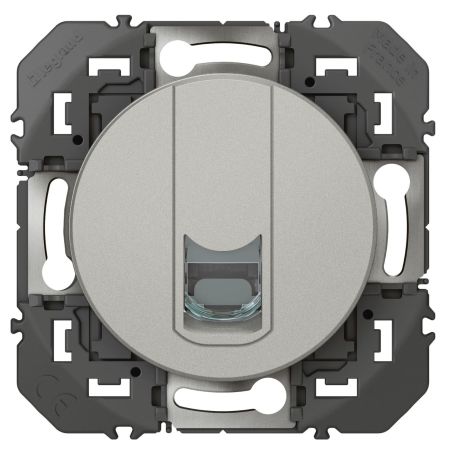

Aluminium, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6 STP blindé, Grade 2 TV et Grade 3 TV, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
