Le vrai avantage du composable : le mur du téléviseur
C'est la raison principale de préférer cette version au format complet, et elle tient à la configuration d'un emplacement précis.
Un emplacement de téléviseur ne comporte jamais une seule prise. Il réunit au minimum une prise TV et une prise de courant, souvent deux prises de courant, fréquemment une prise réseau. Cela fait deux, trois ou quatre postes côte à côte, à la même hauteur, en évidence sur un pan de mur.
Le format complet, avec sa plaque carrée intégrée, ne peut pas rejoindre cet ensemble. Sa plaque étant solidaire du mécanisme, elle se retrouverait accolée à la plaque des prises voisines, avec un joint visible entre les deux et un décalage de bord presque inévitable.
Le mécanisme composable, lui, s'assemble avec ses voisins sous une plaque commune — 2, 3 ou 4 postes — pour un ensemble continu, aligné, sans rupture. Sur un mur de téléviseur, c'est-à-dire l'endroit d'une pièce que l'on regarde le plus longtemps, la différence n'est pas anodine.
Second avantage du composable : vous choisissez la finition de la plaque parmi les huit de la gamme — blanc, aluminium, noir, dune, plume, effet inox brossé, effet bois ébène, bague chrome — au lieu du blanc imposé. Voyez la gamme des plaques de finition Dooxie.
Prise simple ou prise TV-R-SAT : ne payez pas ce dont vous n'avez pas besoin
C'est la confusion la plus coûteuse de cette famille, et elle se règle en comprenant une seule chose : une prise murale ne crée jamais de signal, elle se contente de le laisser passer ou de le trier.
|

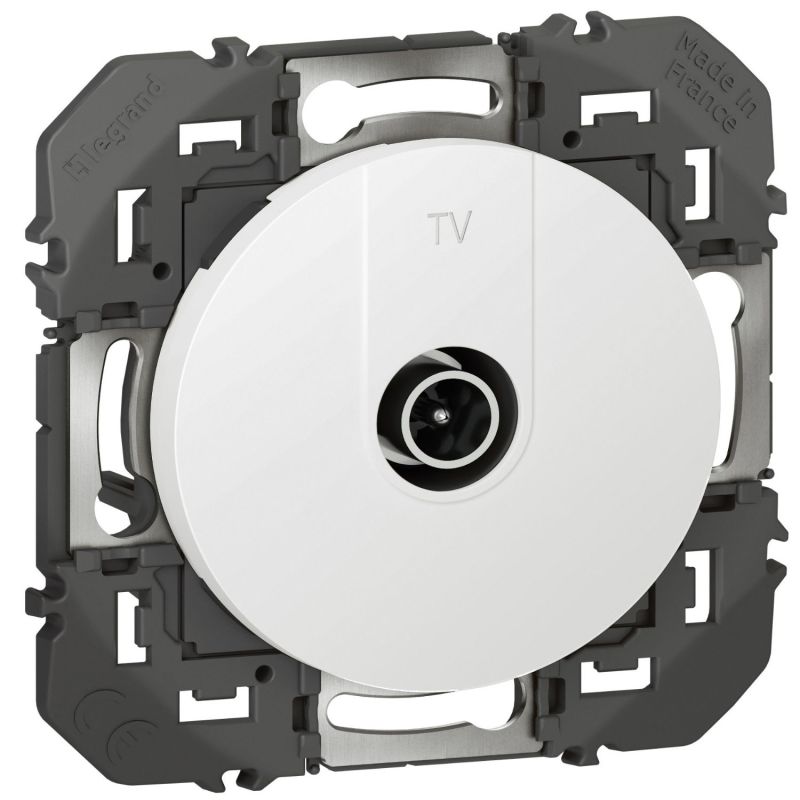

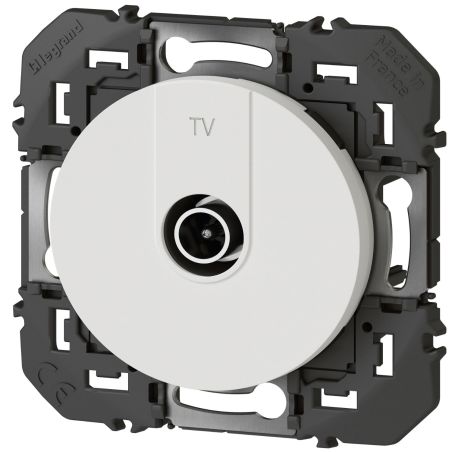

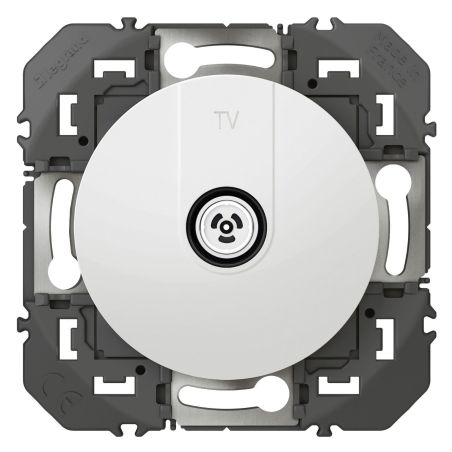

Prise simple étoile 600351 |
Prise TV-R-SAT 600353 |
| Sorties |
1 |
3 — TV, radio, satellite |
| Rôle |
Laisse passer le signal |
Sépare trois signaux mélangés |
| Installation attendue |
Un câble par prise, réseau en étoile |
Un câble unique portant les trois signaux |
| DAB+ séparé |
Non |
Oui |
Comment savoir laquelle vous concerne ? L'indice le plus simple : comptez les connecteurs de votre prise actuelle. Un seul, vous êtes en étoile, et c'est celle-ci qu'il vous faut. Deux ou trois, souvent repérés par un pictogramme d'écran, d'onde radio et de parabole, votre installation achemine plusieurs signaux sur un câble unique et il vous faut la prise TV-R-SAT.
Vous pouvez aussi remonter à la source : si un mélangeur ou un multiswitch combine plusieurs entrées sur une sortie unique dans votre coffret, vous êtes en « 1 câble ». Sinon, en étoile.
Simple ne veut pas dire dégradée
C'est l'idée fausse à écarter : cette prise ne fait pas moins bien, elle fait autre chose. Sur ce qu'elle fait, elle a les mêmes qualités que sa grande sœur à trois sorties.
Blindage certifié Classe A. Les bandes de la téléphonie mobile sont voisines de celles de la télévision terrestre : un émetteur proche, ou un téléphone posé près du téléviseur, peut injecter des perturbations dans une liaison mal protégée — pixellisation, images figées, chaînes qui disparaissent par intermittence, souvent aux mêmes heures, ce qui égare le diagnostic. Legrand annonce ici le niveau de blindage le plus exigeant de la classification usuelle sur ce matériel.
Atténuation inférieure à 1 dB. Toute prise prélève une part du signal qui la traverse, et sur une installation comportant plusieurs prises ces pertes se cumulent jusqu'à imposer un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense — c'est le sens de la formule du fabricant, « limite le besoin d'amplification ».
Bande 0 à 2400 MHz. C'est très large pour une prise simple : la plage couvre aussi bien la télévision terrestre que la bande intermédiaire d'un récepteur satellite. La prise laisse donc passer un signal satellite si votre installation en achemine un sur ce câble — elle ne le séparera simplement pas d'autres signaux, puisqu'elle n'a qu'une sortie.
Legrand ajoute que la prise « dépasse les exigences de la norme EN 50083-4 » et mentionne une tenue du câble optimisée.
Un bornier pensé pour la pose
Le raccordement d'un coaxial est l'opération la plus délicate de cette famille : mal serrée, la tresse de masse laisse passer les perturbations que le blindage était censé arrêter.
Trois dispositions facilitent le travail. L'insertion du câble est intuitive et la connexion au bornier « facile et rapide ». Le bornier est placé au centre du mécanisme, ce qui « permet un refoulement plus facile dans la boîte » — détail loin d'être secondaire, un coaxial étant rigide et supportant mal les coudes serrés. Enfin, la connexion est visible : « la visualisation de la connexion permet de savoir avec certitude si le câble est bien serré », ce qui supprime le doute le plus fréquent au moment de refermer.
Le mécanisme n'occupe par ailleurs que 20,8 mm de profondeur. Ces millimètres reviennent au câble — et un coaxial en a besoin, car il est rigide et supporte très mal d'être plié serré pour entrer dans un volume trop juste.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 32,15 mm et un encastrement de 20,8 mm. Legrand demande une boîte de 40 mm minimum : mesurez du fond au nu du mur avant de commander.
Fixation à vis. Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui laisse la prise utilisable pendant les travaux.
Blanc RAL 9003 brillant, 73 x 73 mm, 1 sortie, bande 0 à 2400 MHz, blindage Classe A, atténuation inférieure à 1 dB, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
