Deux conditions fermes, à vérifier avant de commander
Nous préférons commencer par là, parce que ce sont les deux points qui peuvent transformer un bon achat en dépense inutile.
Le câble doit être écranté
Legrand est explicite : « utilisation de la prise avec câble F/UTP ou S/UTP ». Ce sont des câbles dont les paires sont protégées par un écran — le premier avec un écran général, le second avec un écran général associé à un blindage.
Ce n'est pas une recommandation de confort. La catégorie 6A ne tient ses performances qu'avec un câblage de ce type. Aux fréquences en jeu, un câble non écranté ne maîtrise plus les perturbations extérieures ni la diaphonie entre câbles voisins, et le débit s'effondre bien en dessous des 10 Gbit/s annoncés.
Autrement dit : une prise 6A sur un câble non écranté ne donne pas du 6A. Vous auriez payé le supplément pour rien. Faites valider le choix du câble par votre électricien avant de commander.
La boîte doit être assez profonde
Ce mécanisme demande 28,4 mm d'encastrement pour 40,5 mm de profondeur totale. La catégorie 6 se contentait de 22,59 mm : l'écart est de près de 6 mm.
Et il faut y ajouter le câble. Un câble écranté de catégorie 6A est rigide et de fort diamètre : il ne se plie pas serré, et il lui faut du volume derrière le mécanisme. Une boîte tout juste suffisante en profondeur deviendra impraticable dès qu'il faudra y refouler le câble.
Mesurez donc du fond de la boîte au nu du mur avant de commander. En rénovation, coupez le circuit et déposez une plaque existante pour vérifier. Dans le neuf, prévoyez des boîtes profondes dès le tracé : c'est gratuit à ce stade, impossible à rattraper ensuite.
Ce que vous obtenez si les deux conditions sont réunies
Une fois ces vérifications faites, le produit est le plus complet de la gamme réseau Dooxie.
10 Gbit/s. Legrand annonce « les transmissions à 10Gbit/seconde », soit dix fois la catégorie 6, pour un écart de tarif de l'ordre d'un euro et demi. Sur une prise encastrée dans un mur, que l'on ne remplacera pas avant quinze ans, l'arbitrage est vite tranché.
Soyons honnêtes sur l'usage actuel : très peu d'équipements domestiques exploitent aujourd'hui 10 Gbit/s. C'est de l'anticipation — mais une anticipation qui a un sens précis, trois évolutions allant dans la même direction : les offres fibre dépassent désormais le gigabit, les équipements réseau à débit multiple se démocratisent, et le stockage en réseau à domicile est ce qui sature le plus vite une liaison à 1 Gbit/s.
TV, téléphone ou informatique sur la même prise. Le mécanisme « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Vous posez la même prise partout, et c'est au coffret de communication que se décide son rôle — une chambre devient un bureau puis un salon sans travaux, et vous n'avez plus à deviner au moment du chantier quel usage aura chaque pièce dans dix ans.
Blindage. Le connecteur est blindé, ce qui compte surtout quand le câble réseau chemine à côté de conducteurs d'énergie — le cas le plus fréquent dans un logement. Attention toutefois : un blindage ne protège que s'il forme une enveloppe continue et correctement mise à la masse sur toute la chaîne — câble, prises aux deux extrémités, cordons, panneau de brassage.
L'écrou de verrouillage, et le reste du raccordement

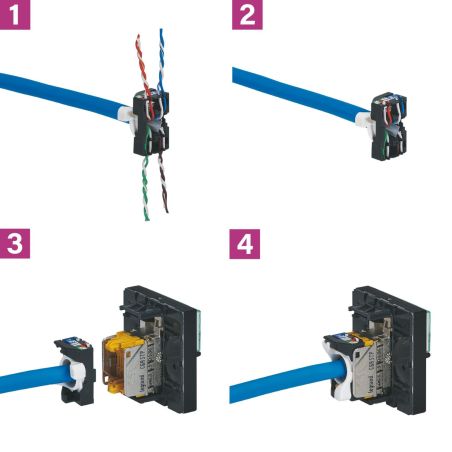

Le connecteur est « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil d'impact à acheter, et surtout l'erreur est rattrapable — on desserre, on replace les conducteurs, on resserre. C'est particulièrement précieux ici : plus la catégorie est élevée, plus la préparation des paires doit être soignée, et donc plus la possibilité de reprendre a de valeur.
Le mécanisme porte le repérage T568A et T568B avec codes couleurs ; employez la même convention aux deux extrémités du câble. Il accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26 jusqu'à 9 mm de diamètre, sur des bornes à contact autodénudant, et reçoit les fiches RJ11, RJ12 et RJ45.
Il est « conforme aux normes ISO 11801, IEC 11801, EN 50173, ANSI 568 et TIA 568 » — les référentiels internationaux du câblage structuré, qui garantissent l'interopérabilité avec les cordons, panneaux de brassage et équipements de n'importe quelle marque.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune.
Et c'est là que la vérification s'impose. Une prise réseau ne vient presque jamais seule : elle voisine une seconde prise réseau, une ou deux prises de courant, parfois une prise TV. Vous alignerez donc trois ou quatre façades de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Sur un appareil isolé, un écart passe inaperçu. Sur quatre façades côte à côte, à hauteur de regard, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, et commandez-les en une seule fois.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Dimensions et pose
73 x 73 mm, profondeur totale 40,5 mm, encastrement 28,4 mm. Pose en encastré ou en saillie sur cadre, fixation à vis, support livré avec rattrapage angulaire de -13° à +11°.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant, et qui protège aussi l'intérieur du connecteur de la poussière de plâtre.

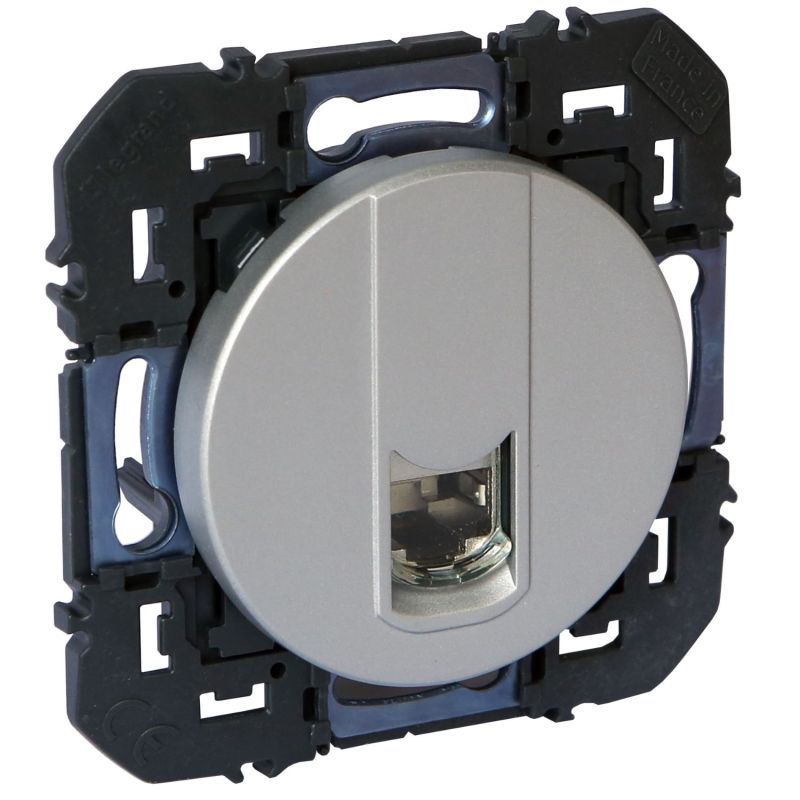

Aluminium, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6A STP blindé, grade 3, Grade 2 TV et Grade 3 TV, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
