Deux connecteurs, un poste, et moins cher : faisons le calcul
C'est rare qu'un produit soit meilleur sur les trois tableaux à la fois, alors autant l'établir clairement.
|
Deux prises simples cat 6 STP |
Cette double prise |
| Connecteurs réseau |
2 |
2 |
| Postes occupés |
2 |
1 |
| Boîtes d'encastrement |
2 |
1 |
| Largeur de plaque |
158 mm (2 postes) |
87 mm (1 poste) |
| Coût des mécanismes |
Deux mécanismes |
Un seul, et moins cher que les deux |
Le seul cas où deux prises simples restent préférables est celui où les deux points réseau doivent se trouver à des endroits différents du mur — par exemple un de chaque côté d'un bureau. Si les deux connecteurs peuvent voisiner, cette référence gagne sur tous les plans.
Et deux points réseau au même endroit, ce n'est pas du luxe. Sur un poste de travail : l'ordinateur et l'imprimante, ou l'ordinateur et un point d'accès sans fil. À l'emplacement d'un téléviseur : l'écran connecté et la console, ou l'écran et le décodeur. Un seul point oblige à ajouter un commutateur posé derrière le meuble, avec son alimentation et ses câbles.
Chaque connecteur peut porter un usage différent
C'est la conséquence la plus intéressante de la polyvalence annoncée par Legrand, et elle passe souvent inaperçue.
Le mécanisme « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Comme c'est au coffret de communication que se décide le rôle de chaque départ — en branchant le cordon de brassage sur la sortie box, sur la distribution TV ou sur la téléphonie —, les deux connecteurs de cette prise n'ont aucune obligation de faire la même chose.
Trois combinaisons utiles :
- Réseau et réseau — le cas standard : deux appareils filaires au même endroit.
- Réseau et télévision — sur un mur d'écran : la box ou la console d'un côté, le téléviseur de l'autre, sans prise coaxiale.
- Réseau et téléphone — sur un bureau : l'ordinateur et un poste fixe.
Et cela reste réversible. Une pièce change d'usage, vous rebranchez au coffret : le mur ne bouge pas. C'est le principal intérêt d'un réseau universel, et il est doublé ici puisque vous disposez de deux départs par emplacement.
Les Grades mentionnés sont les niveaux de performance du réseau de communication d'un logement : ce sont eux qui déterminent si le réseau peut, en plus de la téléphonie et de l'informatique, distribuer les signaux de télévision.
Catégorie 6 STP : ce que le blindage apporte
Un câble réseau transporte des signaux de très faible amplitude sur des paires torsadées. La torsade neutralise déjà une bonne part des perturbations ; le blindage ajoute une enveloppe conductrice qui capte les perturbations extérieures et les évacue à la masse.
Cela compte surtout quand le câble réseau chemine à côté de conducteurs d'énergie — le cas le plus fréquent en logement —, quand la liaison est longue, quand elle passe près du tableau électrique ou d'appareils de puissance, et quand elle doit porter la télévision, dont les fréquences sont plus sensibles.
Le point essentiel, souvent manqué : un blindage ne protège que s'il forme une enveloppe continue et correctement mise à la masse sur toute la chaîne — câble, prises aux deux extrémités, cordons, panneau de brassage. Une prise blindée raccordée sur un câble non blindé n'apporte rien ; un blindage interrompu à une extrémité peut même se comporter comme une antenne. Prévoyez un câble écranté et faites valider la reprise de masse par votre électricien.
L'écrou de verrouillage, sur les deux connecteurs
C'est l'atout de pose de la famille, et il vaut double ici puisqu'il y a deux raccordements à réussir.
Raccorder un connecteur RJ45 consiste à répartir huit conducteurs fins dans un ordre précis. Sur beaucoup de connecteurs, l'insertion se fait avec un outil d'impact qui enfonce et coupe le fil en un geste — outil à acheter, et geste irréversible : une erreur de couleur, et le conducteur est sectionné trop court pour être repris.
Legrand a retenu ici des connecteurs « équipés d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Aucun outil à acheter, et l'erreur est rattrapable : on desserre, on replace les conducteurs, on resserre.
Le mécanisme porte le repérage T568A et T568B avec codes couleurs. Aucune des deux conventions n'est meilleure, mais il faut employer la même aux deux extrémités de chaque câble — et la même sur les deux connecteurs de cette prise, pour éviter toute confusion ultérieure.
Côté câble : monobrins de AWG22 à AWG26 et multibrins AWG26, diamètre extérieur maximal 9 mm, bornes à contact autodénudant. Côté fiches, le connecteur « accepte les fiches RJ11, RJ12, RJ45 » — donc l'informatique comme la téléphonie.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 34,69 mm et un encastrement de 22,59 mm.
Mesurez la profondeur disponible avant de commander, et prenez ce point au sérieux : deux câbles réseau arrivent dans cette boîte. Un câble à quatre paires écranté est rigide et de fort diamètre ; il en faut deux, avec de la place pour qu'ils se rangent sans être pliés serré. C'est la contrepartie de la concentration sur un seul poste.
Pose possible en encastré dans une boîte ou en saillie sur cadre, fixation à vis. Support livré offrant un rattrapage angulaire de -13° à +11°.
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. C'est aussi ce qui permet de l'assembler sous une plaque commune avec une prise de courant voisine, configuration habituelle d'un poste de travail.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui protège aussi l'intérieur des connecteurs de la poussière de plâtre.

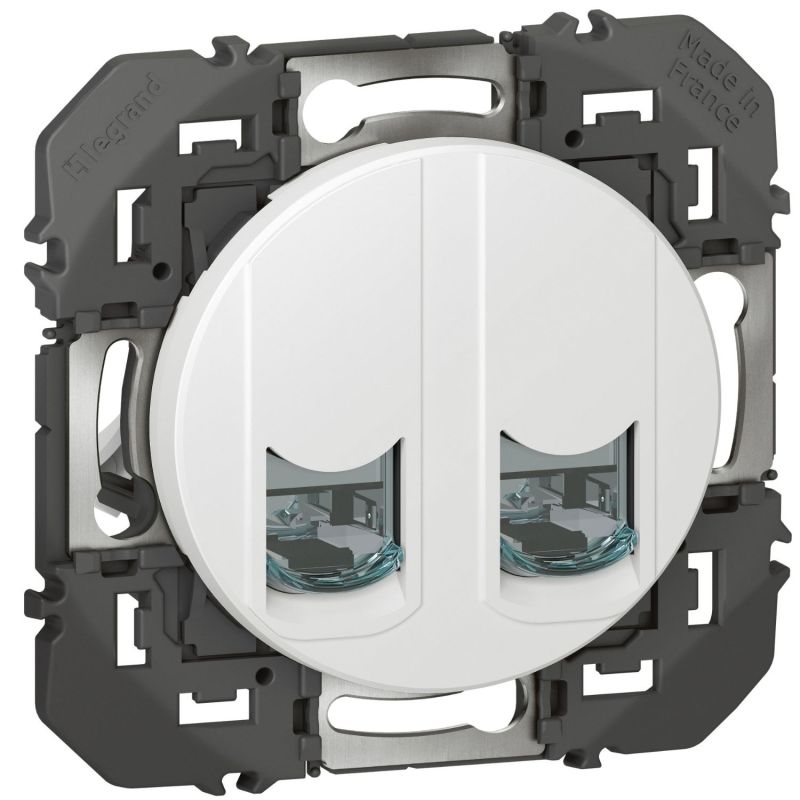

Blanc, 73 x 73 mm, 2 connecteurs RJ45 8 contacts catégorie 6 STP blindés, Grade 2 TV et Grade 3 TV, bornes autodénudantes, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
