Pourquoi « préconnectorisée » est la caractéristique décisive
C'est ce qui rend ce produit installable, et cela mérite d'être expliqué parce que le terme ne dit rien à personne.
Un connecteur HDMI compte dix-neuf contacts dans un boîtier de quelques millimètres. À la différence d'un RJ45 ou d'un coaxial, il ne se confectionne pas sur un chantier : la confection demande un outillage industriel, et un connecteur mal réalisé ne se manifeste pas par une absence d'image mais par des défauts intermittents — scintillements, coupures brèves, son qui disparaît — impossibles à diagnostiquer.

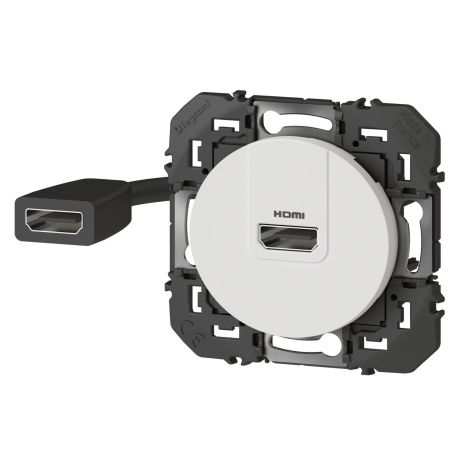

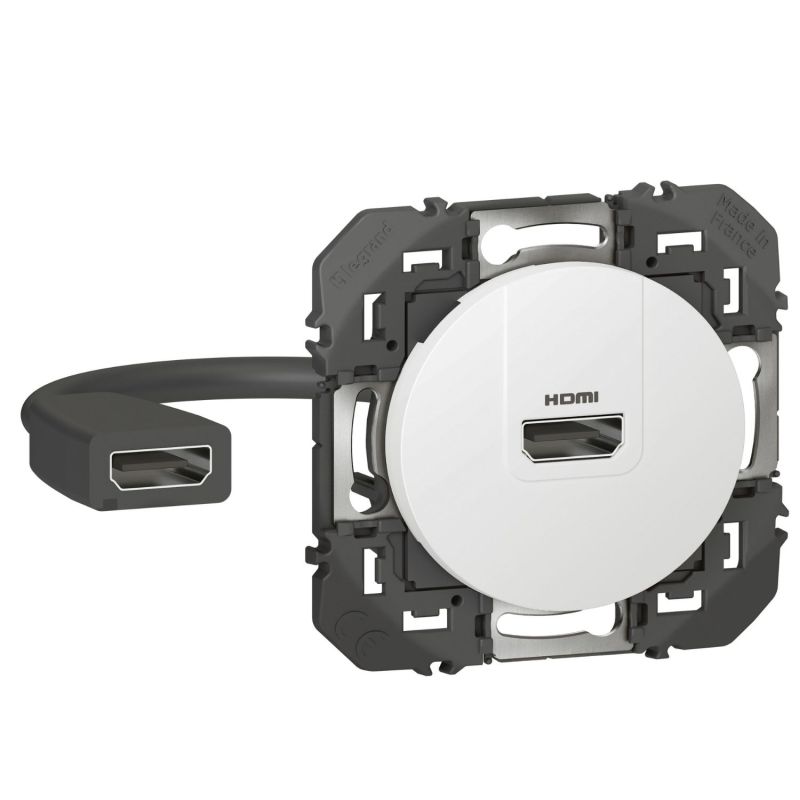

Legrand contourne entièrement le problème. La prise est livrée « équipée de connecteurs femelles et de 15 cm de câble pour raccordement simple et rapide à des cordons HDMI standards avec fiches mâles ».
Concrètement, la pose se résume à ceci :
- Vous tirez dans la gaine un cordon HDMI ordinaire à fiches mâles, de la longueur voulue.
- À chaque extrémité, vous enfichez la fiche mâle du cordon dans le connecteur femelle du queue-de-cochon de 15 cm.
- Vous refoulez l'ensemble dans la boîte et vous fixez le mécanisme.
Aucun outil, aucun sertissage, aucun geste irréversible. Et un avantage durable : le jour où le cordon devra être remplacé — par un modèle supportant une norme plus récente, par exemple —, il suffira de déposer les deux plaques et de le tirer, sans toucher aux mécanismes.
Legrand prescrit une référence de cordon dédiée pour cet usage : reportez-vous à la notice, et prévoyez ce cordon en même temps que les prises. C'est l'oubli classique, et sans lui l'installation ne fonctionne pas.
Deux limites à connaître avant de commander
Nous préférons les exposer clairement plutôt que de vous laisser les découvrir.
Dix mètres maximum entre les deux prises
Legrand est explicite : la longueur maximale entre deux prises est de 10 m. C'est une limite physique de la liaison HDMI en cuivre, pas une précaution commerciale.
Mesurez donc le trajet réel du câble, et non la distance à vol d'oiseau : un parcours qui descend le long d'un mur, traverse un plancher et remonte de l'autre côté consomme vite plusieurs mètres. Ajoutez les 15 cm de queue-de-cochon à chaque extrémité et la longueur de cordon nécessaire pour rejoindre les appareils.
Si votre besoin dépasse 10 m — un vidéoprojecteur au fond d'un séjour, par exemple —, la liaison HDMI en cuivre n'est pas la bonne solution : il faut se tourner vers une transmission par câble optique ou par réseau, ce qui relève d'un autre matériel.
La résolution : les données du fabricant ne concordent pas
Nous préférons vous le dire franchement, parce que c'est le point sur lequel un acheteur pourrait être déçu.
Le produit est désigné « HDMI 2.0 » — une norme qui, dans sa définition générale, prend en charge la très haute définition. Le bloc « utilisation » de la fiche du fabricant mentionne d'ailleurs la haute définition et l'ultra haute définition. Mais le champ technique de résolution de cette même fiche indique 1080 pixels, ce qui correspond à la haute définition classique.
Nous ne trancherons pas à la place du fabricant. Ce que nous vous recommandons :
- Pour une installation en haute définition classique — téléviseur, console, lecteur Blu-Ray standard —, aucune inquiétude.
- Pour un projet en 4K — home cinéma, vidéoprojecteur ultra haute définition, console récente en 4K —, demandez-nous confirmation avant de commander. Nous interrogerons le fabricant. Sur un produit encastré dans un mur, mieux vaut cinq minutes de vérification qu'une reprise de cloison.
À quoi sert vraiment d'encastrer un HDMI
La question est légitime, puisqu'un cordon HDMI peut simplement passer derrière un meuble.
Trois situations où l'encastrement change tout.
Le téléviseur mural. Un écran fixé au mur sans meuble en dessous ne peut pas dissimuler ses câbles. Sans encastrement, un cordon HDMI descend visiblement le long de la cloison depuis l'écran jusqu'à la source. Avec deux prises HDMI — une derrière l'écran, une au niveau du meuble ou de la source —, le câble disparaît dans le mur.
Le vidéoprojecteur. Ici l'encastrement n'est pas cosmétique mais nécessaire : le projecteur est au plafond ou en fond de pièce, la source près de l'écran ou dans un meuble. Le trajet est long, souvent au plafond, et aucun cordon apparent n'est acceptable.
La séparation source et écran. Certains veulent reléguer lecteurs, décodeurs et console dans un placard ou une pièce voisine, et ne garder que l'écran visible. La liaison encastrée est alors la seule façon de faire.
Legrand résume l'usage : « transmission de flux audio vidéo numériques haute définition entre une source (lecteur DVD ou Blu-Ray, console de jeu, ordinateur) et un récepteur compatible (TV, vidéoprojecteur) ». Notez que l'audio passe par le même câble — un point souvent ignoré, et qui évite une liaison audio séparée vers une barre de son ou un amplificateur.
Finition, dimensions et pose

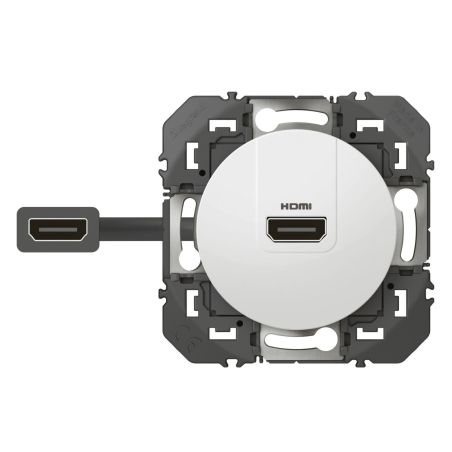

Le mécanisme mesure 73 x 73 mm, en blanc RAL 9003. Une précision utile : l'aspect de surface de cette référence est mat, alors que le blanc standard de la gamme est brillant. Si cette prise doit voisiner une prise de courant blanche sous la même plaque, présentez-les ensemble avant de fixer : la différence de brillance se voit à hauteur de regard, et c'est le genre d'écart qu'on ne remarque qu'une fois la plaque vissée.
Fixation à vis sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. Pose en encastré ou en saillie sur cadre, support livré avec rattrapage angulaire de -13° à +11°.
Prévoyez une boîte généreuse. Le référentiel ne donne pas de profondeur minimale pour cette référence, mais le mécanisme reçoit 15 cm de câble plus la fiche du cordon : c'est nettement plus encombrant qu'un simple bornier, et une fiche HDMI ne se plie pas. Mesurez et prévoyez large.
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie.
IP20 : protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui protège le connecteur de la poussière — appréciable, un logement HDMI encrassé donnant des défauts de contact.
Blanc RAL 9003 mat, 73 x 73 mm, 1 connecteur HDMI Type A préconnectorisé, 15 cm de câble, sans halogène, garantie 2 ans.
