Trois situations où l'HDMI encastré est la seule solution propre
La question mérite d'être posée, puisqu'un cordon HDMI peut simplement passer derrière un meuble. Voici les cas où cela ne suffit pas.
Le téléviseur fixé au mur, sans meuble en dessous. C'est l'installation la plus recherchée aujourd'hui, et celle qui pose le plus de problèmes de câblage : rien ne dissimule les câbles. Sans encastrement, un cordon HDMI descend visiblement le long de la cloison depuis l'écran jusqu'à la source. Avec deux prises HDMI — une derrière l'écran, une au niveau du meuble bas ou de la source —, le câble passe dans le mur et l'écran semble n'avoir aucun raccordement.
Le vidéoprojecteur. Ici l'encastrement n'est pas cosmétique mais nécessaire. Le projecteur est au plafond ou en fond de pièce, la source près de l'écran ou dans un meuble : le trajet fait plusieurs mètres, souvent au plafond, et aucun cordon apparent n'est envisageable.
La séparation des sources et de l'écran. Reléguer lecteurs, décodeur et console dans un placard, un meuble fermé ou une pièce voisine, et ne garder que l'écran visible : la liaison encastrée est la seule façon de le faire.
Dans les trois cas, un point souvent ignoré et très utile : l'audio passe par le même câble que l'image. Legrand parle de « flux audio vidéo numériques » — vous n'avez donc pas de liaison audio séparée à prévoir vers une barre de son ou un amplificateur.
Préconnectorisée : ce que cela règle, et ce que cela vous laisse à faire
C'est la caractéristique décisive du produit, et le terme ne dit rien à personne, alors expliquons-le.
Un connecteur HDMI compte dix-neuf contacts dans un boîtier de quelques millimètres. À la différence d'un RJ45 ou d'un coaxial, il ne se confectionne pas sur un chantier : cela demande un outillage industriel, et un connecteur mal réalisé ne donne pas une absence d'image mais des défauts intermittents — scintillements, coupures brèves, son qui disparaît — impossibles à diagnostiquer après coup.

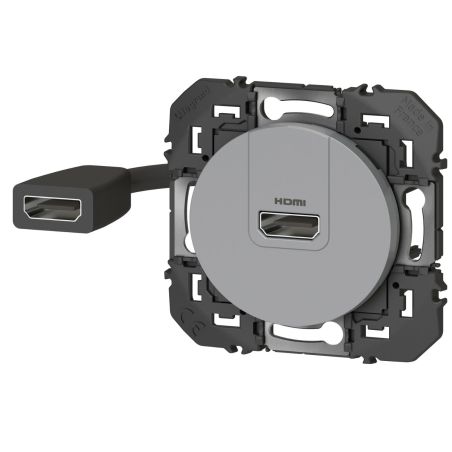

Legrand supprime entièrement cette difficulté. La prise arrive « équipée de connecteurs femelles et de 15 cm de câble ». Votre travail se réduit à trois gestes : tirer un cordon HDMI ordinaire à fiches mâles dans la gaine, enficher chaque extrémité dans le connecteur femelle du queue-de-cochon, refouler et fixer.
Ce qu'il vous reste à faire, et à ne pas oublier : Legrand prescrit une référence de cordon dédiée pour cet usage. Reportez-vous à la notice et prévoyez ce cordon en même temps que les prises — sans lui, vous aurez deux mécanismes reliés à rien. Prévoyez également les cordons de raccordement entre chaque prise et son appareil.
Un avantage durable, souvent négligé : le cordon enterré étant simplement enfiché, il pourra être remplacé — par un modèle supportant une norme plus récente, par exemple — sans toucher aux mécanismes ni au mur. Il suffira de déposer les deux plaques et de le tirer. À condition d'avoir prévu une gaine généreuse, ce qui nous amène à nos conseils.
Deux limites à connaître avant de commander
Dix mètres maximum entre les deux prises
Legrand est explicite : la longueur maximale entre deux prises est de 10 m. C'est une limite physique de la liaison HDMI en cuivre, pas une précaution commerciale.
Mesurez le trajet réel du câble, et non la distance à vol d'oiseau. Un parcours qui monte au plafond, traverse une pièce et redescend consomme vite huit ou dix mètres — et c'est précisément le cas d'un vidéoprojecteur. Ajoutez les 15 cm de queue-de-cochon à chaque extrémité.
Si vous dépassez 10 m, la liaison HDMI en cuivre n'est pas la bonne solution : il faut se tourner vers une transmission par câble optique ou par réseau, qui relève d'un autre matériel. Décrivez-nous votre configuration si vous êtes à la limite, nous vous orienterons.
La résolution : les données du fabricant ne concordent pas
Nous préférons vous le dire franchement, parce que c'est le point sur lequel un acheteur pourrait être déçu.
Le produit est désigné « HDMI 2.0 » — une norme qui, dans sa définition générale, prend en charge la très haute définition — et le bloc « utilisation » de la fiche du fabricant mentionne la haute définition et l'ultra haute définition. Mais le champ technique de résolution de cette même fiche indique 1080 pixels, ce qui correspond à la haute définition classique.
Nous ne trancherons pas à la place du fabricant. Notre recommandation : pour une installation en haute définition classique — téléviseur, console, lecteur Blu-Ray standard — aucune inquiétude. Pour un projet en 4K — home cinéma, vidéoprojecteur ultra haute définition, console récente —, demandez-nous confirmation avant de commander et nous interrogerons le fabricant. Sur un produit encastré dans un mur, cinq minutes de vérification valent mieux qu'une reprise de cloison.
L'aluminium, et une vérification particulière ici
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. La finition est ici un aluminium RAL 7040 mat, et le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune.
La vérification s'impose davantage que d'habitude sur cette référence. Une prise HDMI se trouve toujours sur un mur d'écran, donc à côté d'une prise de courant, souvent d'une prise réseau et parfois d'une prise TV — trois ou quatre façades de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Et il y a une nuance supplémentaire ici : même la version blanche de cette prise HDMI est donnée en aspect mat, alors que le blanc standard de la gamme est brillant. Cela indique que la façade de ce mécanisme a son propre traitement de surface — raison de plus pour présenter tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, en reculant de deux mètres.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Dimensions et pose

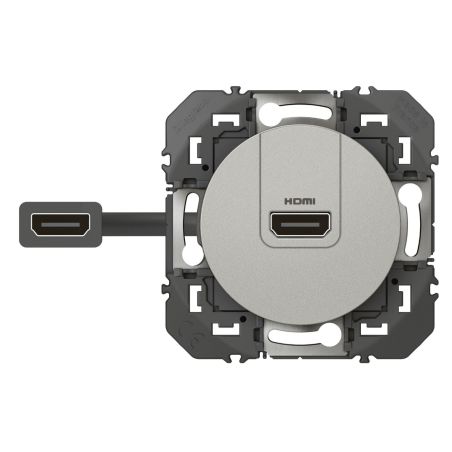

Le mécanisme mesure 73 x 73 mm. Fixation à vis sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. Pose en encastré ou en saillie sur cadre, support livré avec rattrapage angulaire de -13° à +11°.
Prévoyez une boîte généreuse. Le référentiel ne donne pas de profondeur minimale pour cette référence, mais le mécanisme reçoit 15 cm de câble plus la fiche du cordon : c'est nettement plus encombrant qu'un simple bornier, et une fiche HDMI est large et ne se plie pas. Ce point est d'autant plus sensible derrière un téléviseur mural, où l'écran vient se plaquer contre la cloison : mesurez le dégagement prévu par votre support avant de fixer quoi que ce soit.
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément.
IP20 : protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — elle protège le connecteur de la poussière, et n'est pas accessoire sur une finition mate qui marque à la moindre projection de peinture.

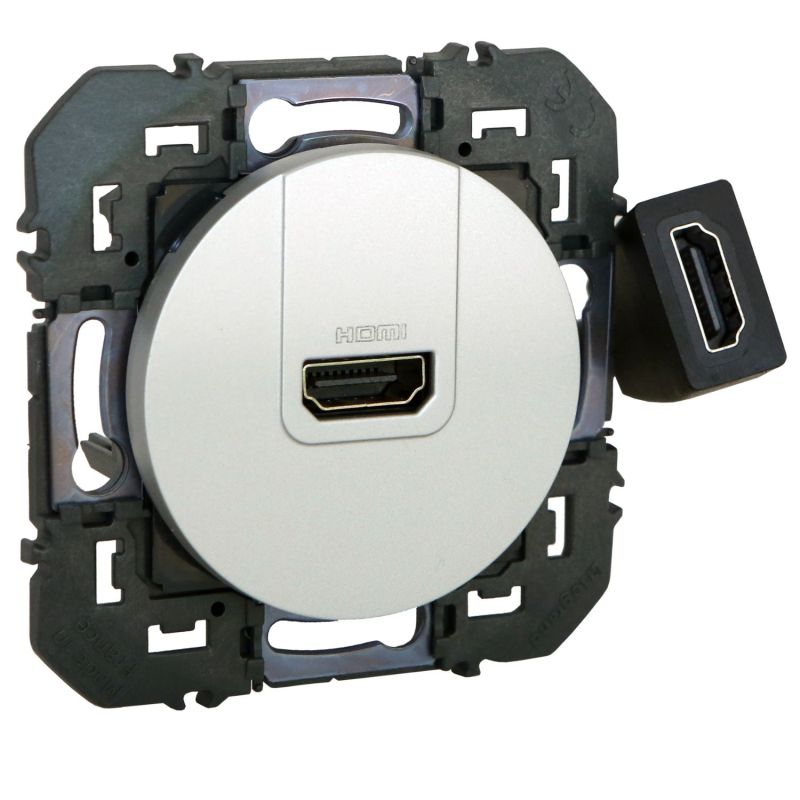

Aluminium RAL 7040 mat, 73 x 73 mm, 1 connecteur HDMI Type A préconnectorisé, 15 cm de câble, sans halogène, garantie 2 ans.
