Un cadre 2 postes plutôt que deux cadres : le calcul
La question se pose forcément, et la réponse est nette sur les trois plans.
|
Deux cadres 1 poste |
Un cadre 2 postes |
| Coût |
Deux cadres |
Nettement moins cher |
| Aspect |
Un joint visible entre les deux |
Un ensemble continu |
| Alignement |
À obtenir en perçant |
Garanti par construction |
| Plaques |
Deux plaques 1 poste |
Une plaque 2 postes |
| Perçages |
Le double |
Un seul jeu |
Le point de l'alignement mérite d'être souligné, car il est sous-estimé. Sur un poste encastré, deux boîtes mal alignées se rattrapent par les plaquettes métalliques mobiles du mécanisme, qui offrent 2 mm de jeu. En saillie, il n'y a rien à rattraper : deux cadres fixés séparément ne seront alignés que si vos perçages le sont, au millimètre. Un cadre 2 postes supprime le problème.
Et un cadre 2 postes reste un seul objet à fixer, donc un seul aplomb à contrôler — sur un ensemble de 159 mm de large, où un défaut d'horizontalité se voit de loin, c'est un vrai confort.
Les configurations à deux postes en saillie
Elles sont récurrentes, et presque toujours dans les mêmes lieux.
Le garage. C'est le cas type : un interrupteur pour l'éclairage et une prise de courant pour l'outillage ou le chargeur, à l'entrée. Le câblage y est déjà apparent, en goulotte ou en conduit, et l'encastrement n'aurait aucun sens.
L'atelier ou la buanderie. Deux interrupteurs pour deux zones d'éclairage — l'éclairage général et celui d'un établi —, ou un interrupteur et une prise dédiée.
La dépendance, l'abri, le local technique. Un point de commande et un point d'alimentation, souvent au même endroit près de la porte.
La cave. Interrupteur d'éclairage et prise, sur un mur en pierre ou en béton qu'on ne saigne pas.
Le mur porteur d'un logement. Configuration moins utilitaire mais fréquente : il manque un interrupteur et une prise à un endroit précis, et la cloison ne peut pas être saignée.
Dans tous ces cas, le raisonnement est identique : le coût du cadre est sans commune mesure avec celui des travaux qu'il évite.
Ce qu'il faut commander : quatre articles pour un 2 postes
C'est le point sur lequel une commande se révèle incomplète le jour de la pose, et il est plus piégeux ici que sur un 1 poste.
Une installation en saillie à deux postes demande :
- Le cadre saillie 2 postes — cette référence.
- Deux mécanismes — au choix parmi les composables Dooxie, et pas nécessairement identiques : un interrupteur et une prise, par exemple.
- Une plaque de finition 2 postes — elle n'est pas fournie avec le cadre. Voyez la gamme des plaques de finition Dooxie.
Soit quatre articles au total. Vérifiez votre panier avant de valider.
L'avantage de cette organisation : vous n'êtes limité ni dans les fonctions, ni dans les finitions. Une pose en saillie donne accès aux mêmes mécanismes et aux mêmes plaques qu'un poste encastré — y compris dans les finitions décoratives de la gamme, si le lieu s'y prête.
Ce que le cadre change, et ce qu'il ne change pas
Il change la fixation, pas la fonction. Les mécanismes installés dans un cadre saillie fonctionnent exactement comme s'ils étaient encastrés, avec les mêmes caractéristiques électriques.
Il ne change pas le câblage. Le cadre supprime le besoin de boîte d'encastrement, pas celui d'amener le courant. Et sur un 2 postes, il faut y penser à deux fois : deux fonctions peuvent demander deux circuits différents — un interrupteur d'éclairage et une prise de courant ne sont pas sur le même circuit et n'ont pas la même protection.
Faites valider le raccordement par un électricien, en particulier si les deux mécanismes relèvent de circuits distincts : la manière dont les conducteurs cheminent et se répartissent dans un cadre saillie n'est pas indifférente.
Une remarque sur le rendu. Un cadre 2 postes fait 159 mm de large pour 48,5 mm de saillie : c'est un volume notable sur un mur. Dans un garage ou un atelier, c'est parfaitement à sa place. Sur un mur de séjour, mesurez et visualisez avant de commander.
IP2X, IK02, dimensions et pose
IP2X désigne une protection contre les corps solides de plus de 12,5 mm. Le second caractère, remplacé par un X, signifie que la protection contre l'eau n'est pas spécifiée : usage intérieur uniquement. Ce point mérite attention, les lieux typiques d'une pose en saillie — garage, cave, buanderie, dépendance — étant souvent les plus humides du bâti. Faites valider l'emplacement par un électricien selon le local.
IK02 correspond à une résistance aux chocs de niveau domestique, plus faible que l'IK04 des mécanismes Dooxie. Un ensemble en saillie de 159 mm de large dépasse du mur et présente une surface d'exposition d'autant plus grande : choisissez un emplacement à l'écart des passages et des manœuvres d'objets encombrants.

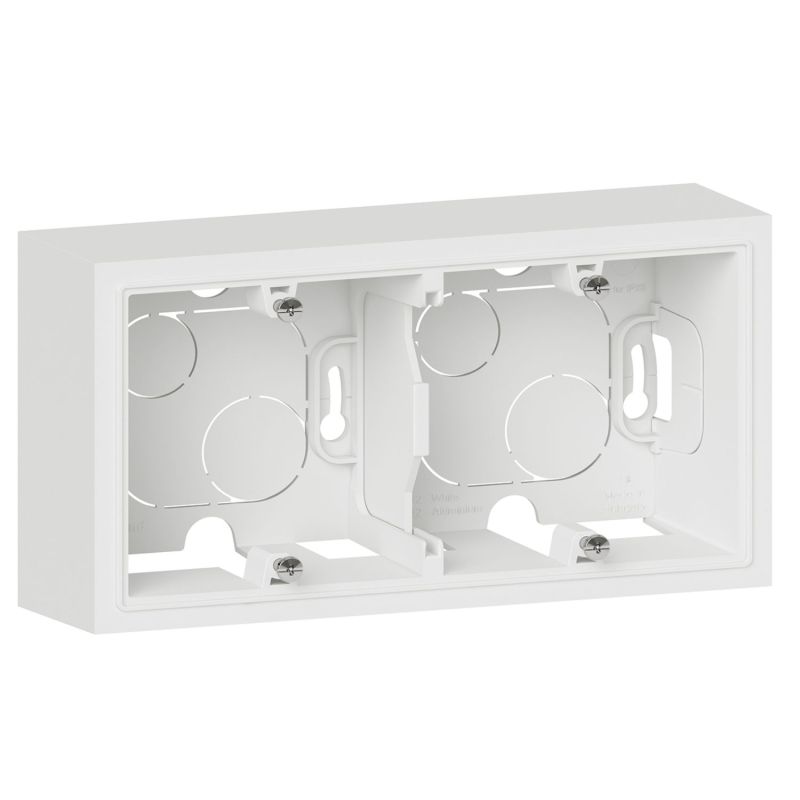

Le cadre mesure 159 x 88 mm pour une saillie de 48,5 mm, entraxe 71 mm. Blanc RAL 9003 brillant, thermoplastique, sans halogène, forme carrée. Plage d'utilisation de -5 à 35 °C, garantie 2 ans, marque NF.
