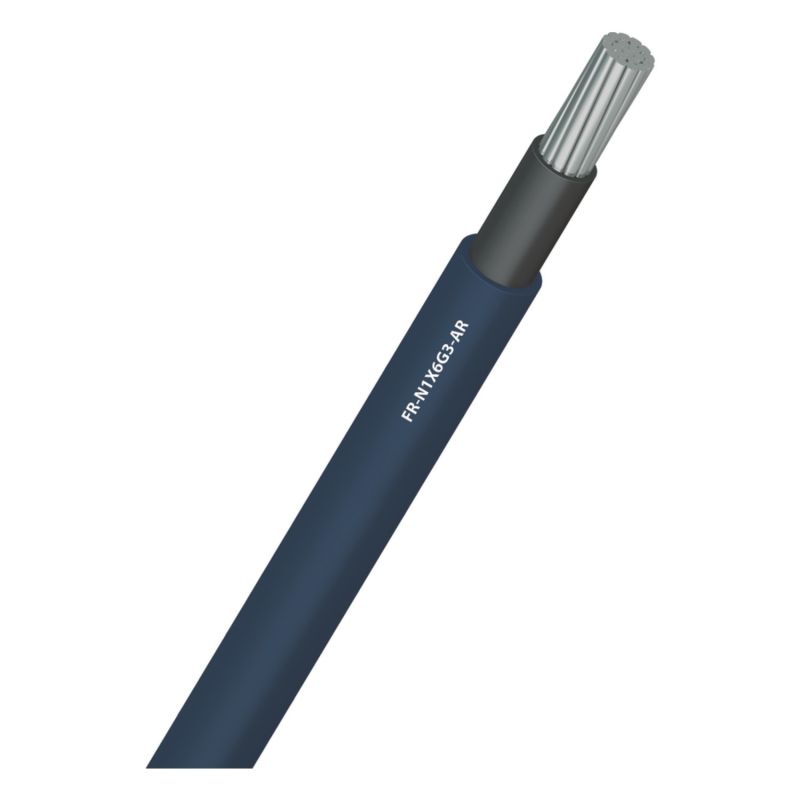

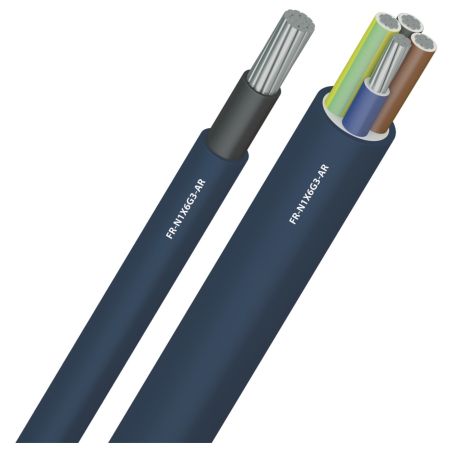

Câble FR-N1X6G3-AR 1X50 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Le 1x50 sans halogène : conducteurs aluminium, gaine HFFR résistante aux UV

La teinte bleue de la gaine facilite l'identification sur chantier ; en dessous, l'architecture est celle d'un câble d'alimentation rigide aluminium isolé au XLPE. Elle complète l'offre câbles FR-N1 du site.

Ce que permet une gaine sans halogène

Sa destination première : les installations industrielles et les colonnes montantes d'immeuble. En pose apparente, il se fixe aux parois ou se dépose sur chemins de câbles, tablettes et passerelles, sans protection mécanique complémentaire. En locaux à risque d'explosion BE3, une protection électrique et mécanique adaptée est requise, avec une réduction de 15 % des intensités admissibles. Un passage par notre guide choisir la taille d'un presse-étoupe évite les approximations.

Détail des spécifications

• Composition : 1 conducteur en aluminium câblé de classe 2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 13 mm
• Chute de tension : 1,23 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 0,23 kg au mètre

Pose et raccordement

Le rayon de courbure descend à 6 fois le diamètre en pose fixe, et 12 fois pendant la pose. La traction reste limitée à 15 N/mm² de section aluminium en statique, 50 N/mm² en dynamique. Les extrémités se traitent en cosses bimétalliques, une contrainte partagée avec le AR2V 1x50 mm².

Avant de valider votre choix

Le FR-N1X1G1-AR 1x70 alu propose une réponse voisine, avec un autre positionnement sur la réaction au feu. Découpé sur mesure, il n'impose ni touret complet ni longueur minimale de couronne. Vous comparerez les sections disponibles dans nos câbles, conduits et accessoires.
