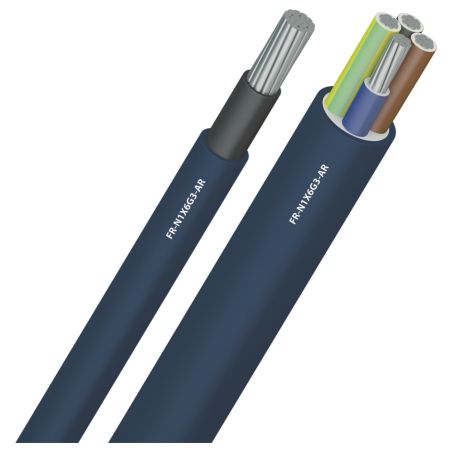

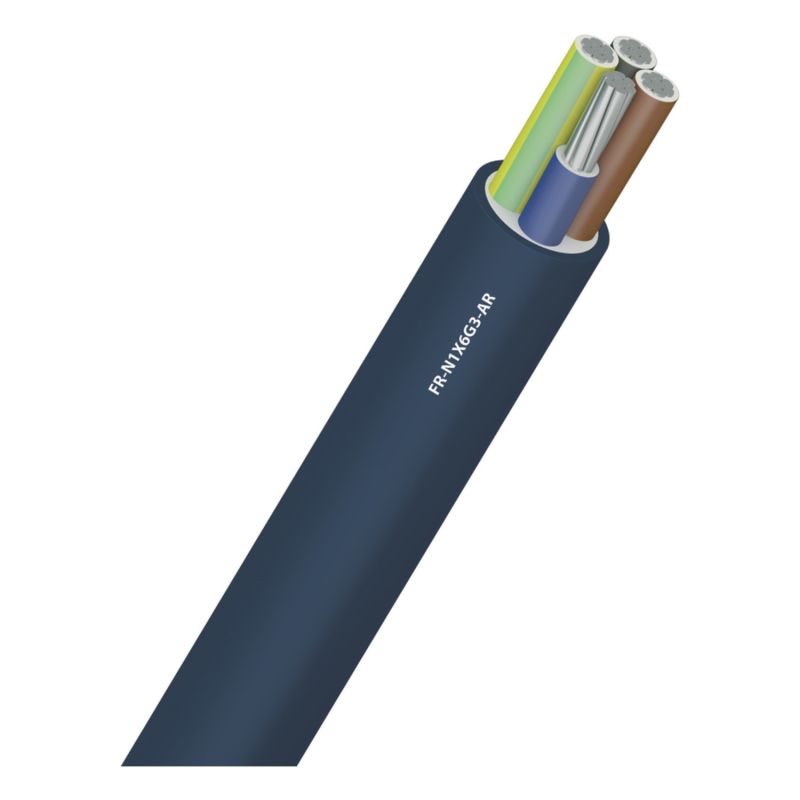

Câble FR-N1X6G3-AR 3X120 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

X6G3-AR 3x120 : la réponse aluminium pour colonnes montantes et sites industriels

Sa construction suit la norme NF C 32-325 : conducteurs aluminium classe 2, isolant XLPE, ruban séparateur ou bourrage HFFR, puis gaine extérieure sans halogène de teinte bleue. Elle complète l'offre câbles FR-N1 du site.

Où l'installer

Distribution principale, alimentation de TGBT, colonnes montantes : ce câble couvre les artères d'une installation, en intérieur comme sur passerelles extérieures. La pose enterrée impose des protections complémentaires (fourreaux, caniveaux, dalles) selon les recommandations de la NF C 15-100 (article 529.5). Un passage par notre guide équivalence de section alu / cuivre évite les approximations.

Détail des spécifications

• Composition : 3 conducteurs en aluminium câblé de classe 2, repérés marron, noir et gris selon HD 308 S2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 37,5 mm
• Chute de tension : 0,53 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 2,225 kg au mètre

Pose et raccordement

Le repérage des conducteurs suit le code couleur HD 308 S2. Pour le cintrage, respectez 6 fois le diamètre en pose fixe et 12 fois en cours de pose. Prévoyez des connecteurs bimétalliques ; le AR2V 3x120 mm² demande la même précaution.

Avant de valider votre choix

Le FR-N1X1G1-AR 1x120 alu propose une réponse voisine, avec un autre positionnement sur la réaction au feu. La commande se fait au métrage exact, sans touret imposé. Vous comparerez les sections disponibles dans nos câbles, conduits et accessoires.
