Câble FR-N1X6G3-AR 1X150 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Câble FR-N1 X6G3-AR 1x150 : Euroclasse Cca-s2,d2,a2, âme aluminium câblée

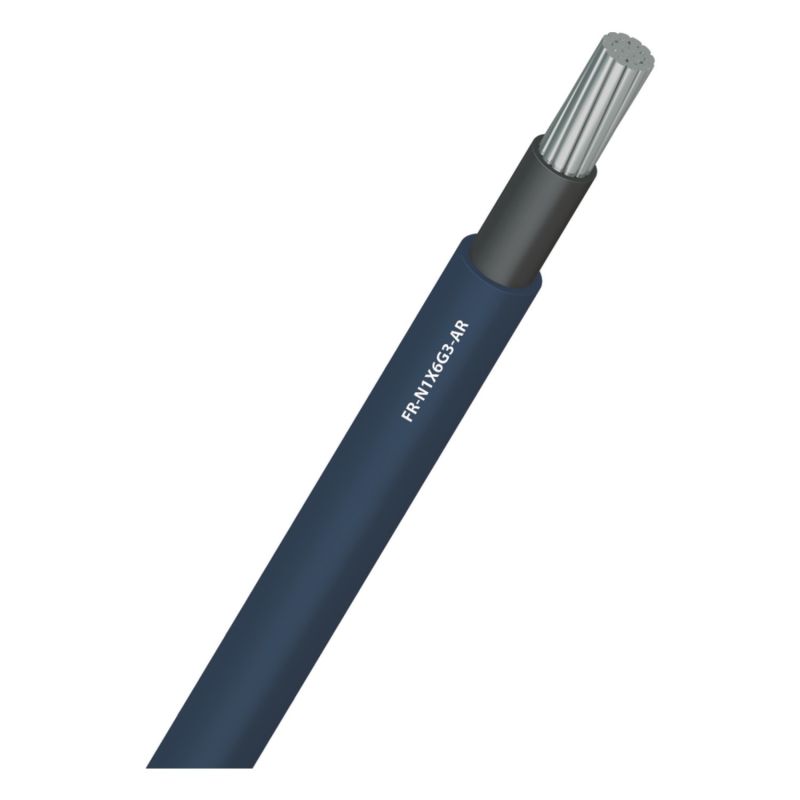

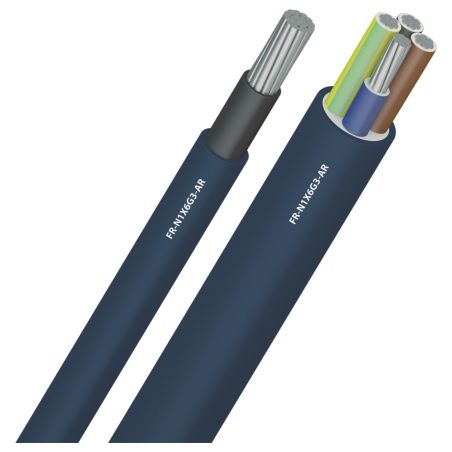

Sous sa gaine bleue sans halogène se trouvent une enveloppe de bourrage HFFR, l'isolation XLPE et des âmes en aluminium câblé de classe 2. Vous la retrouvez parmi nos câbles électriques rigides.

Champs d'application

Utilisé en distribution d'énergie, il se pose sans fourreau en apparent, sur tous les supports habituels du chantier industriel. Ce câble n'est pas armé : sous terre, il doit être placé en fourreau ou protégé par des dalles (NF C 15-100, article 529.5). Le dossier les différents types de câbles apporte un éclairage utile en amont.

Caractéristiques techniques

• Composition : 1 conducteur en aluminium câblé de classe 2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 20,5 mm
• Chute de tension : 0,45 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 0,595 kg au mètre

Poser ce câble sans l'abîmer

Prévoyez des rayons de 12 diamètres lors du déroulage, puis 6 diamètres en position définitive. Le AR2V 1x150 mm², lui aussi en aluminium, se raccorde selon les mêmes règles de connectique.

Autres options

Pour un niveau de fumée et d'acidité plus bas, regardez du côté du FR-N1X1G1-AR 1x150 alu. Aucune couronne ni touret complet à commander : la coupe est faite sur mesure. Les autres formats de la série figurent parmi nos câbles FR-N1.
