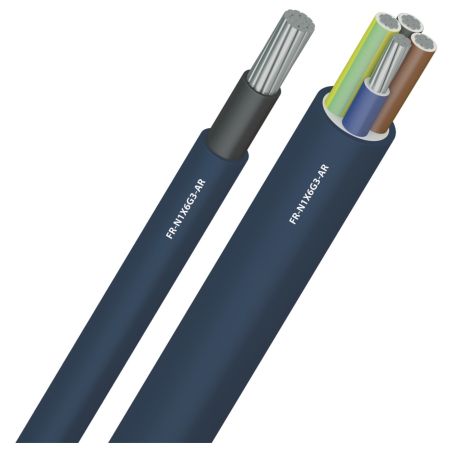

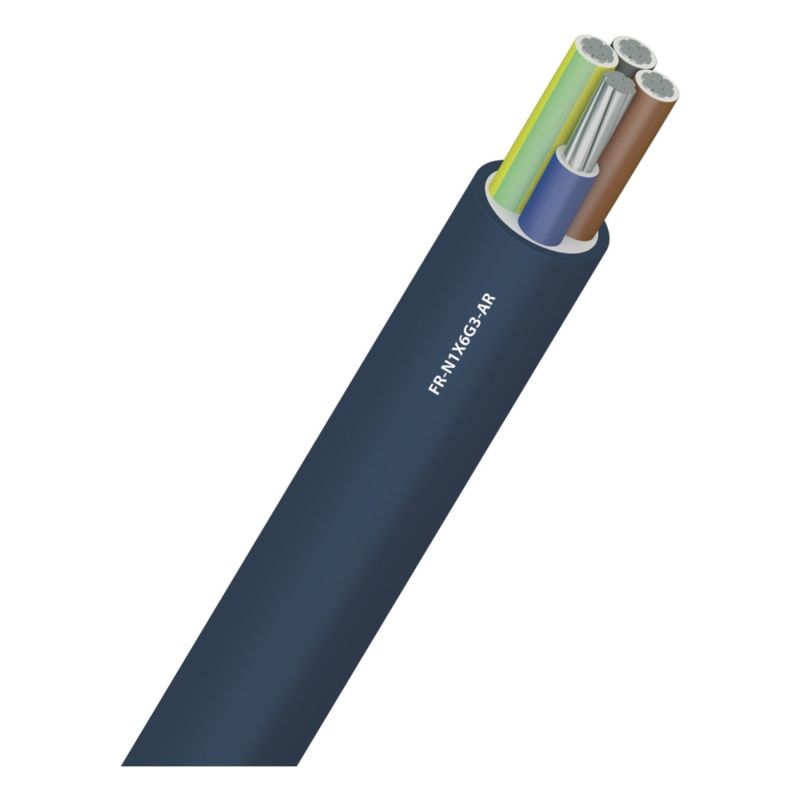

Câble FR-N1X6G3-AR 3X150 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Câble FR-N1 X6G3-AR 3x150 : l'aluminium sans halogène à gaine bleue

La teinte bleue de la gaine facilite l'identification sur chantier ; en dessous, l'architecture est celle d'un câble d'alimentation rigide aluminium isolé au XLPE. Retrouvez-la dans la catégorie câbles FR-N1.

Ce que permet une gaine sans halogène

Sa destination première : les installations industrielles et les colonnes montantes d'immeuble. En pose apparente, il se fixe aux parois ou se dépose sur chemins de câbles, tablettes et passerelles, sans protection mécanique complémentaire. Attention en revanche pour la pose enterrée : elle reste possible mais exige une protection complémentaire (dalles, briques, fourreaux, caniveaux) conformément à l'article 529.5 de la NF C 15-100. Notre article choisir la taille d'un presse-étoupe aide à cadrer ce choix.

Données constructeur

• Composition : 3 conducteurs en aluminium câblé de classe 2, repérés marron, noir et gris selon HD 308 S2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 42 mm
• Chute de tension : 0,44 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 2,738 kg au mètre

Les précautions de pose

Deux rayons de courbure à connaître : 6 diamètres en position définitive, 12 diamètres pendant la pose. Côté effort, 15 N/mm² en statique et 50 N/mm² en dynamique. Le raccordement se fait sur connectique bimétallique, au même titre que le AR2V 3x150 mm².

Ce à quoi on le compare

Le FR-N1X1G1-AR 1x150 alu couvre des besoins proches avec un autre niveau de classement incendie. Chaque longueur est débitée à la demande, sans chute à conserver. Le catalogue complet est accessible depuis la rubrique câbles, conduits et accessoires.
