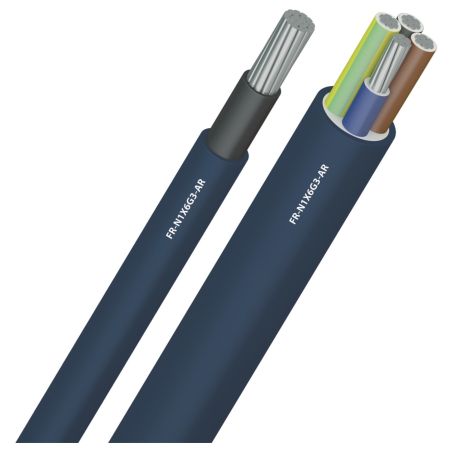

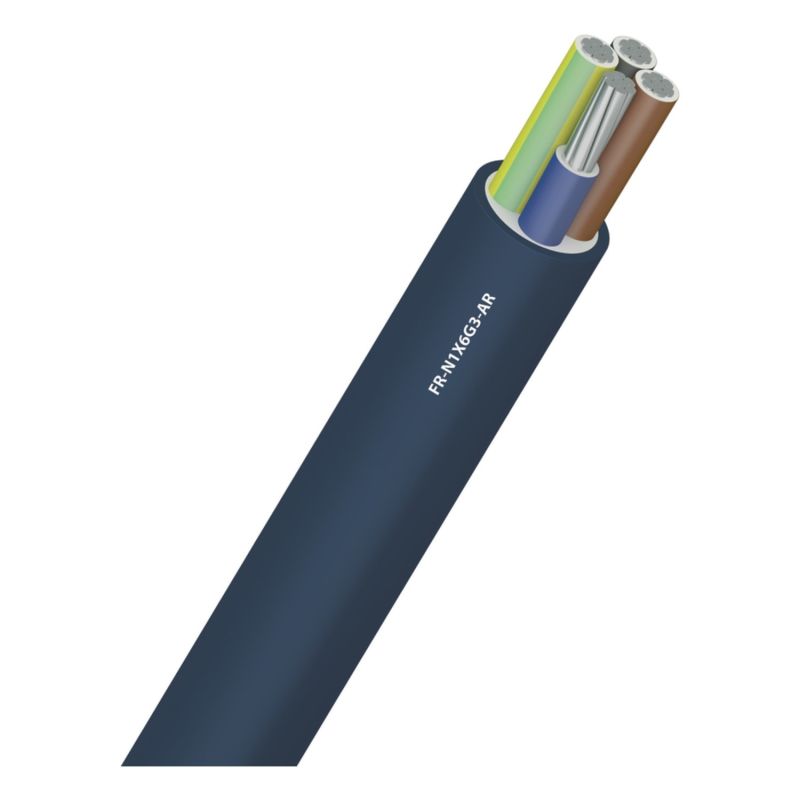

Câble FR-N1X6G3-AR 3X185 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Le 3x185 sans halogène : conducteurs aluminium, gaine HFFR résistante aux UV

Le 3x185 appartient à la série FR-N1 X6G3-AR, définie par la NF C 32-325 pour les câbles rigides sans halogène 0,6/1 kV non propagateurs de l'incendie. Cette référence rejoint la gamme câbles FR-N1 du catalogue.

À quoi sert ce câble

Ses terrains d'élection sont les artères d'alimentation : montées de colonne, départs de tableau général, liaisons vers des locaux techniques. En locaux à risque d'explosion BE3, une protection électrique et mécanique adaptée est requise, avec une réduction de 15 % des intensités admissibles. Reportez-vous à notre article bien choisir la section d'un câble si le point reste flou.

Spécifications principales

• Composition : 3 conducteurs en aluminium câblé de classe 2, repérés marron, noir et gris selon HD 308 S2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 46,5 mm
• Chute de tension : 0,37 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 3,432 kg au mètre

Manipulation, cintrage, raccordement

Le rayon de courbure descend à 6 fois le diamètre en pose fixe, et 12 fois pendant la pose. La traction reste limitée à 15 N/mm² de section aluminium en statique, 50 N/mm² en dynamique. Les extrémités se traitent en cosses bimétalliques, une contrainte partagée avec le AR2V 1x185 mm².

Comparer avec les autres séries

Le FR-N1X1G1-AR 1x185 alu propose une réponse voisine, avec un autre positionnement sur la réaction au feu. Découpé sur mesure, il n'impose ni touret complet ni longueur minimale de couronne. Toutes les déclinaisons sont réunies dans la catégorie câbles, conduits et accessoires.
