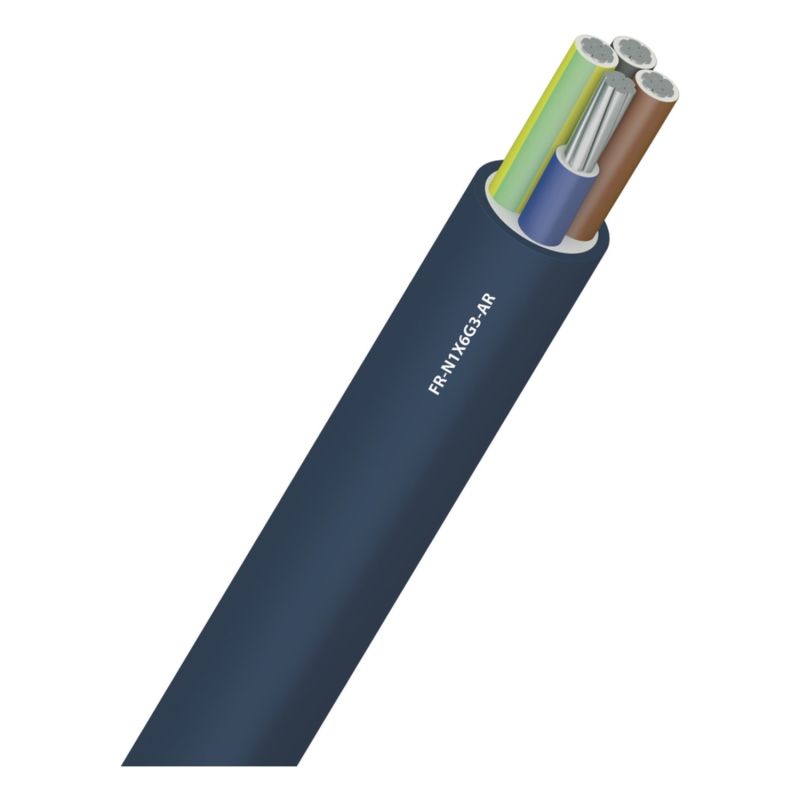

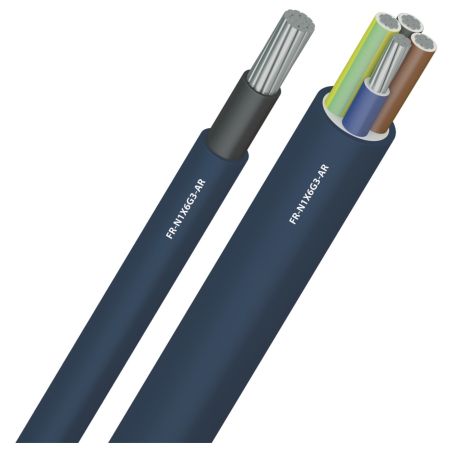

Câble FR-N1X6G3-AR 4X150 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Câble FR-N1 X6G3-AR 4x150 : l'aluminium sans halogène à gaine bleue

Ce 4x150 est classé Euroclasse Cca-s2, d2, a2 au titre du Règlement Produits de Construction, avec une gaine sans halogène et une âme aluminium câblée classe 2. Retrouvez-la dans la catégorie câbles FR-N1.

Domaines d'emploi

Câble d'alimentation générale, il alimente tableaux divisionnaires, machines et colonnes montantes, sur chemins de câbles ou en fixation directe. Attention en revanche pour la pose enterrée : elle reste possible mais exige une protection complémentaire (dalles, briques, fourreaux, caniveaux) conformément à l'article 529.5 de la NF C 15-100. Notre article les différents types de câbles aide à cadrer ce choix.

Données constructeur

• Composition : 4 conducteurs en aluminium câblé de classe 2, repérés bleu, marron, noir et gris selon HD 308 S2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 46,5 mm
• Chute de tension : 0,44 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 3,27 kg au mètre

Les précautions de pose

Deux rayons de courbure à connaître : 6 diamètres en position définitive, 12 diamètres pendant la pose. Côté effort, 15 N/mm² en statique et 50 N/mm² en dynamique. Le raccordement se fait sur connectique bimétallique, au même titre que le AR2V 3x150 mm².

Ce à quoi on le compare

Le FR-N1X1G1-AR 1x150 alu couvre des besoins proches avec un autre niveau de classement incendie. Chaque longueur est débitée à la demande, sans chute à conserver. Le catalogue complet est accessible depuis la rubrique câbles, conduits et accessoires.
