GV2ME10 - disjoncteur moteur Schneider GV2ME - 4 à 6,3A - 3P 3d - déclencheur magnéto-thermique
search
  • GV2ME10 - disjoncteur moteur Schneider GV2ME - 4 à 6,3A - 3P 3d - déclencheur magnéto-thermique
  • GV2ME10 - disjoncteur moteur Schneider GV2ME - 4 à 6,3A - 3P 3d - déclencheur magnéto-thermique
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

GV2ME10 - disjoncteur moteur Schneider GV2ME - 4 à 6,3A - 3P 3d - déclencheur magnéto-thermique

Schneider
22,83 € HT
Réf. fabricant : GV2ME10 EAN-13 : 3389110343113 3389110343113 Réf. AE : SCHGV2ME10 SCHGV2ME10

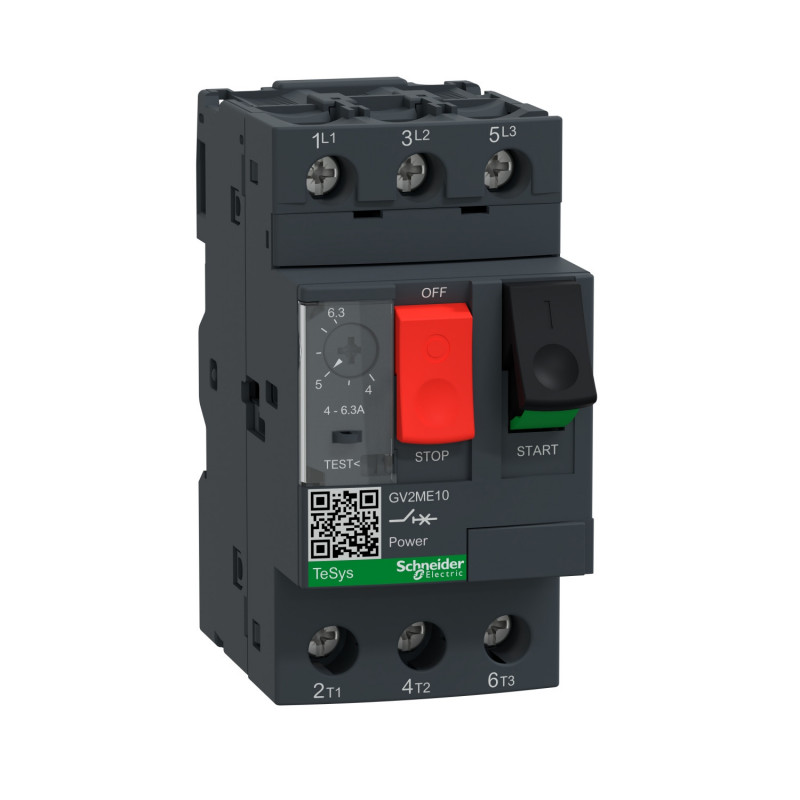

Disjoncteur magnéto-thermique GV2ME 4 à 6,3A - TeSys Schneider GV2ME10

Une gamme phare de chez Schneider Electric, anciennement Télémécanique, la gamme GV2ME est reconnue pour sa qualité made in France.

Destinée à la protection de vos moteurs électriques triphasés et monophasés, ce disjoncteur est équipé d'un déclencheur magnéto-thermique réglable de 4 à 6,3A.

Ce disjoncteur tripolaire TeSys GV2 possède un système de connexion à vis étrier, il se monte sur rail DIN. Il peut être câblé dans une armoire électrique ou un coffret électrique étanche Schneider GV2MC. La gamme TeSys comporte de nombreux accessoires compatibles avec ce disjoncteur.

Ce disjoncteur magnétothermique peut protéger un moteur triphasé de 2,2 kW en 380V et un moteur monophasé 1,1 kW en 220V.

Les spécificités du disjoncteur moteur GV2ME10

  • Fabriqué en France
  • Déclencheur Déclencheur magnéto-thermique
  • Plage du réglage thermique 4 à 6,3A
  • Raccordement à vis étrier
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV2
Sous famille :
GV2ME
Calibre :
4 à 6,3A
Compatible moteur mono 220V :
1,1 kW
Compatible moteur triphasé 380/415V :
2,2 kW
Déclencheur :
Déclencheur magnéto-thermique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Total
22.83 € HT
27.40 € TTC

Caractéristiques principales du Disjoncteur moteur Schneider GV2ME10 :

  • Gamme : TeSys
  • Nom du produit : TeSys GV2
  • Type de produit ou équipement : Disjoncteur
  • Nom de l'appareil : GV2ME
  • Application : Moteur
  • Type de déclencheur : Thermique-magnétique
  • Complémentaires Description des pôles : 3P
  • Type de réseau : CA
  • Catégorie d'emploi : AC-3 se conformer à IEC 60947-4-1Catégorie A se conformer à CEI 60947-2
  • fréquence réseau : 50/60 Hz se conformer à IEC 60947-4-1
  • mode de fixation : Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)
  • position de montage : Toutes positions
  • Puissance moteur kW : 2,2 kW à 400/415 V CA 50/60 Hz3 kW à 500 V CA 50/60 Hz4 kW à 690 V CA 50/60 Hz
  • Pouvoir de coupure : 100 kA Icu à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-23 kA Icu à 690 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-250 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-275 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • Type de commande : Bouton-poussoir
  • [In] courant assigné d'emploi : 6,3 A
  • thermal protection adjustment range : 4?6,3 A
  • Courant de déclenchement magnétique : 78 A
  • [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ui] tension assignée d'isolement : 690 V CA 50/60 Hz se conformer à CEI 60947-2
  • [Ith] courant thermique conventionnel : 6,3 A se conformer à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-2
  • puissance dissipée par pôle : 2,5 W
  • Endurance mécanique : 100000 cycle
  • Durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • Vitesse de commande maximale : 25 cyc/h
  • service assigné : Continu se conformer à IEC 60947-4-1
  • couple de serrage : 1,7 N.m sur borniers à vis-étrier
  • Aptitude au sectionnement : Yes conforming to IEC 60947-1
  • sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1

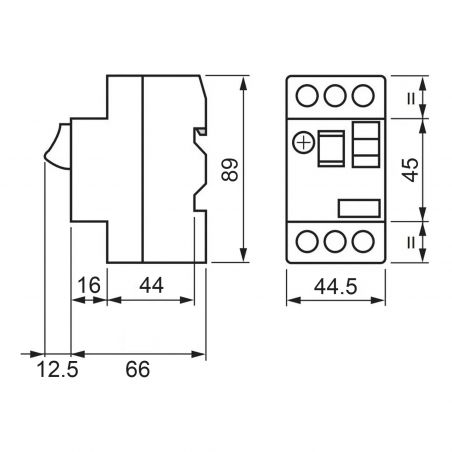

  • Hauteur : 89 mm
  • Largeur : 45 mm
  • Profondeur : 78,5 mm
  • Poids du produit : 0,26 kg
Type de produit :
Disjoncteur moteur
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
GV2
Sous famille :
GV2ME
Calibre :
4 à 6,3A
Compatible moteur mono 220V :
1,1 kW
Compatible moteur triphasé 380/415V :
2,2 kW
Déclencheur :
Déclencheur magnéto-thermique
Polarité :
3P
Certification :
Certifié CE
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
