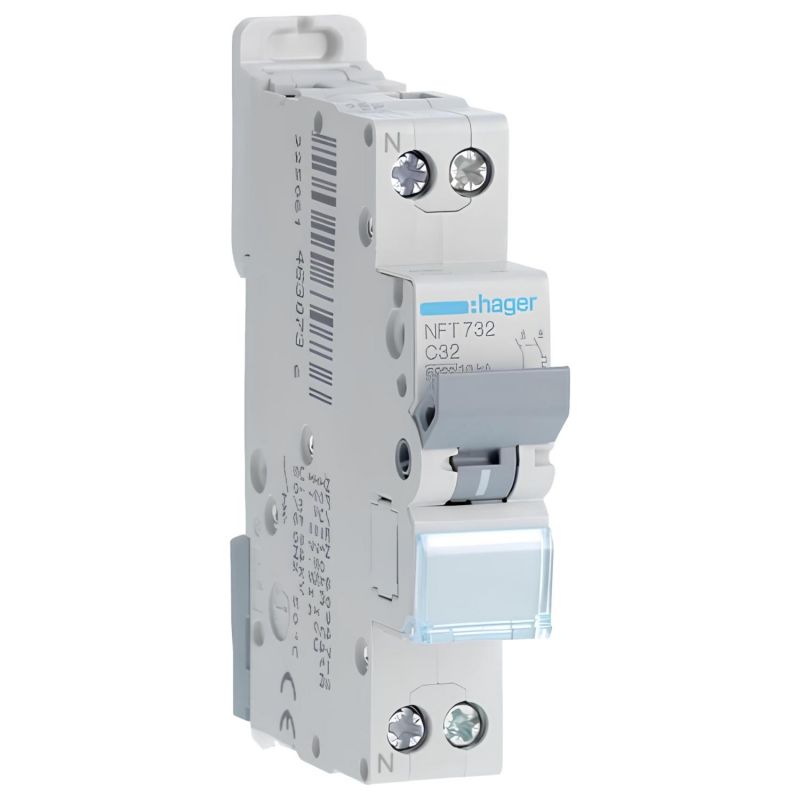

NFT732 Disjoncteur Hager 32A - 1P+N - 6-10kA - courbe C - Bornes décalées à vis - NFT - 1 module
Réf. fabricant : NFT732
EAN-13 : 3250614630736
Réf. AE : HAGNFT732
Disjoncteur Hager phase neutre à bornes décalées
Ce disjoncteur 1P+N est fabriqué par Hager. Il appartient à la gamme NFT.
Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).
Ce disjoncteur possède un système de connexion à bornes décalées à vis. Pensez à prévoir un peigne compatible Bornes décalées.
Il occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.
Calibré à 32A, le disjoncteur NFT732 courbe C doit être installé sur un circuit de tension 220V.
L'essentiel du disjoncteur Hager NFT732
- Courbe C
- Pouvoir de coupure en habitation : 6kA
- Pouvoir de coupure en industrie : 10kA
- Calibrage : 32A
- Tension nominale : 220V
- Certifié NF
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
- Architecture
- Position du neutre
- gauche
- Nombre de pole protégé
- 1
- Nombre de pôles
- 2 P
- Type de pôles
- 1P+N
- Courbe
- C
-
- Fonctions
- Avec pole de Neutre coupé
- Oui
-
- Modèle
- Nombre de modules
- 1
-
- Compatibilité
- Compatible avec montage Rail DIN
- Non
-
- Connectivité
- Alignement des bornes hautes pour produits modulaires
- Borne décalée
- Alignement des bornes basses pour produits modulaires
- Bornes décalées
-
- Principales caractéristiques électriques
- Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
- 6 kA
- Tension assignée d'emploi Ue
- 230 / 240 V
- Type de tension d'alimentation
- AC
- Fréquence assignée
- 50/60 Hz
-
- Tension
- Tension assignée d'isolement
- 500 V
- Tension maxi d'utilisation
- 253 V
- Tension assignée de tenue aux chocs
- 4000 V
-
- Intensité du courant
- Courant assigné nominal
- 32 A
- Pouvoir de coupure de service Ics AC selon IEC 60898-1
- 6 kA
- Valeur du seuil mini/max de fonctionnement thermique en alternatif
- 1.13 / 1.45 In
- Valeur du seuil mini/max de fonctionnement magnétique en alternatif
- 5 / 10 In
- Pouvoir de coupure ultime Icu AC selon IEC 60947-2
- 10 kA
- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
- 6 kA
- Pouvoir de coupure de service Ics AC selon IEC 60947-2
- 75 %
- Pouvoir de coupure ultime Icu AC selon IEC 60947-2
- 10 kA
- Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
- 10 kA
-
- Courant / température
- Courant assigné à -25°C
- 38.15 A
- Courant assigné à -20°C
- 37.63 A
- Courant assigné à -15°C
- 37.11 A
- Courant assigné à -10°C
- 36.58 A
- Courant assigné à -5°C
- 36.04 A
- Courant assigné à 0°C
- 35.49 A
- Courant assigné à 30°C
- 32 A
- Courant assigné à 35°C
- 31.57 A
- Courant assigné à 40°C
- 31.14 A
- Courant assigné à 45°C
- 30.7 A
- Courant assigné à 50°C
- 30.25 A
- Courant assigné à 55°C
- 29.8 A
- Courant assigné à 60°C
- 29.34 A
-
- Coefficient de correction du courant
- Coefficient de correction du courant nominal pour 2 appareils juxtaposés
- 0.95
- Coefficient de correction du courant nominal pour 3 appareils juxtaposés
- 0.95
- Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
- 0.9
- Coefficient de correction du courant nominal pour 6 appareils juxtaposés
- 0.85
- Coefficient de correction du déclenchement magnétique à 100Hz
- 1.1
- Coefficient de correction du déclenchement magnétique à 200Hz
- 1.2
- Coefficient de correction du déclenchement magnétique à 400Hz
- 1.5
- Coefficient de correction du déclenchement magnétique à 60Hz
- 1
-
- Dimensions
- Profondeur produit installé
- 70 mm
- Hauteur produit installé
- 84.7 mm
- Largeur produit installé
- 17.7 mm
-
- Fréquence
- Fréquence
- 50 à 60 Hz
-
- Puissance
- Puissance dissipée totale sous IN
- 5.5 W
- Puissance dissipée par pôle à In
- 2.7 W
-
- Endurance
- Endurance électrique en nombre de cycles
- 4000
- Endurance mécanique nombre de manoeuvres
- 20000
-
- Installation, montage
- Type de raccordement haut pour produits modulaires
- Borne à vis
- Couple de serrage
- 1,9Nm
- Type de loquet haut pour produits modulaires
- Plastique
- Type de loquet bas pour produits modulaires
- Plastique
- Type de raccordement bas pour produits modulaires
- Borne à vis
- Démontabilité haute pour produits modulaires
- Oui
- Démontabilité basse pour produits modulaires
- Oui
- Approprié pour montage encastré
- Oui
-
- Connexion
- Section de raccordement des bornes amont et aval à vis, en câble rigide
- 0.75 / 16 mm²
- Section de raccordement des bornes amont et aval à vis, en câble souple
- 0.75 / 10 mm²
- Type de connexion
- cage à vis
-
- Equipement
- Intègere porte étiquette transparent
- Non
-
- Standards
- Texte norme
- EN 60898-1
- Homologations
- NF
- Directive européenne WEEE
- concerné
-
- Sécurité
- Indice de protection IP
- IP20
-
- Conditions d'utilisation
- Température de service
- -25…60 °C
- Degré de pollution suivant IEC 60664 / IEC 60947-2
- 3
- Classe de limitation d'énergie I²t
- 3
- Altitude
- 2000 m
- Tropicalisation/humidité/Exécution
- tous climats
- Température de stockage/transport
- -25…80 °C
-
- Identification
- Mots clés
- Disjoncteur
- Bornes décalées
- Modulaire
-
- Type de produit :
- Disjoncteur phase neutre
- Type de connexion :
- À vis
- Gamme :
- NFT
- Calibre :
- 32A
- Alignement des bornes :
- Bornes décalées
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P+N
- Pouvoir de coupure :
- 10kA - 6kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Garantie :
- 2 ans
