NGT732 Disjoncteur Hager 32A - 1P+N - 6-10kA - courbe D - Bornes décalées à vis - NGT - 1 module
search
  • NGT732 Disjoncteur Hager 32A - 1P+N - 6-10kA - courbe D - Bornes décalées à vis - NGT - 1 module
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

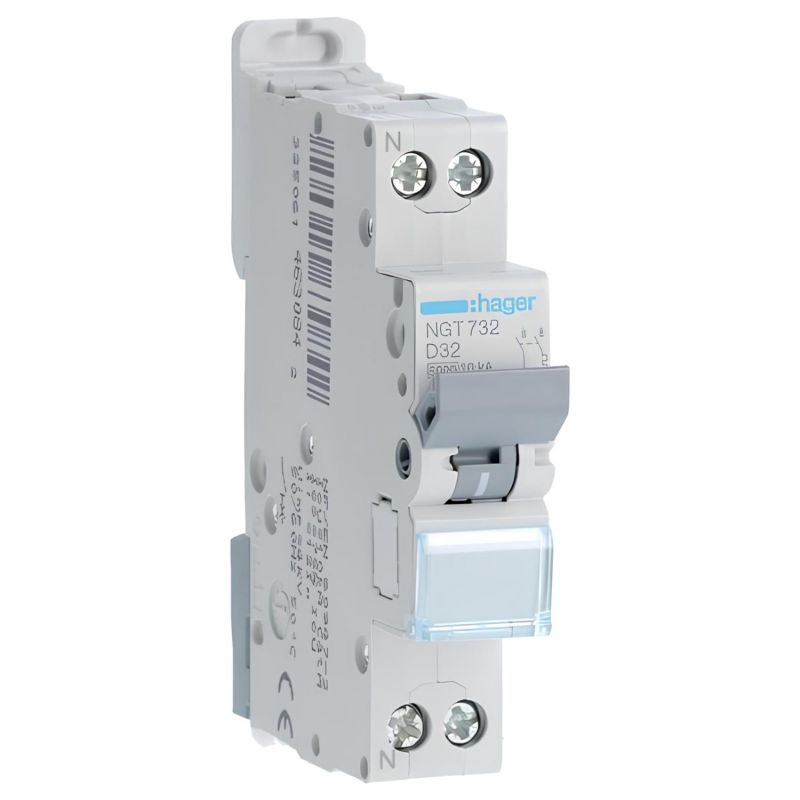

NGT732 Disjoncteur Hager 32A - 1P+N - 6-10kA - courbe D - Bornes décalées à vis - NGT - 1 module

Hager
32,83 € HT
Réf. fabricant : NGT732 EAN-13 : 3250614630842 3250614630842 Réf. AE : HAGNGT732 HAGNGT732

Disjoncteur Hager phase neutre à bornes décalées

Ce disjoncteur 1P+N est fabriqué par Hager. Il appartient à la gamme NGT.

Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).

Ce disjoncteur possède un système de connexion à bornes décalées à vis. Pensez à prévoir un peigne compatible Bornes décalées.
Il occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.

Calibré à 32A, le disjoncteur NGT732 courbe D doit être installé sur un circuit de tension 220V.

L'essentiel du disjoncteur Hager NGT732

  • Courbe D
  • Pouvoir de coupure en habitation : 6kA
  • Pouvoir de coupure en industrie : 10kA
  • Calibrage : 32A
  • Tension nominale : 220V
  • Certifié NF
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Disjoncteur phase neutre
Type de connexion :
À vis
Gamme :
NGT
Calibre :
32A
Alignement des bornes :
Bornes décalées
Courbe :
Courbe D
Encombrement (modules de 18mm) :
1 module
Polarité :
1P+N
Pouvoir de coupure :
10kA - 6kA
Pouvoir de coupure industriel :
10kA
Pouvoir de coupure résidentiel :
6kA
Tension nominale :
220V
Certification :
Certifié NF
Garantie :
2 ans
prix TTC_MKP :
45,31
actif_MKP :
1
Coefficient_MKP :
1,15
Total
32.83 € HT
39.40 € TTC

  • Architecture
    • Position du neutre
      • gauche
    • Nombre de pole protégé
      • 1
    • Nombre de pôles
      • 2 P
    • Type de pôles
      • 1P+N
    • Courbe
      • D
  • Fonctions
    • Avec pole de Neutre coupé
      • Oui
  • Modèle
    • Nombre de modules
      • 1
  • Compatibilité
    • Compatible avec montage Rail DIN
      • Non
  • Connectivité
    • Alignement des bornes hautes pour produits modulaires
      • Borne décalée
    • Alignement des bornes basses pour produits modulaires
      • Bornes décalées
  • Principales caractéristiques électriques
    • Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
      • 6 kA
    • Tension assignée d'emploi Ue
      • 230 / 240 V
    • Type de tension d'alimentation
      • AC
    • Fréquence assignée
      • 50/60 Hz
  • Tension
    • Tension assignée d'isolement
      • 500 V
    • Tension maxi d'utilisation
      • 253 V
    • Tension assignée de tenue aux chocs
      • 4000 V
  • Intensité du courant
    • Courant assigné nominal
      • 32 A
    • Pouvoir de coupure de service Ics AC selon IEC 60898-1
      • 6 kA
    • Valeur du seuil mini/max de fonctionnement thermique en alternatif
      • 1.13 / 1.45 In
    • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
      • 10 / 14.4 In
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      • 10 kA
    • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
      • 6 kA
    • Pouvoir de coupure de service Ics AC selon IEC 60947-2
      • 75 %
    • Pouvoir de coupure ultime Icu AC selon IEC 60947-2
      • 10 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      • 10 kA
  • Courant / température
    • Courant assigné à -25°C
      • 38.15 A
    • Courant assigné à -20°C
      • 37.63 A
    • Courant assigné à -15°C
      • 37.11 A
    • Courant assigné à -10°C
      • 36.58 A
    • Courant assigné à -5°C
      • 36.04 A
    • Courant assigné à 0°C
      • 35.49 A
    • Courant assigné à 30°C
      • 32 A
    • Courant assigné à 35°C
      • 31.57 A
    • Courant assigné à 40°C
      • 31.14 A
    • Courant assigné à 45°C
      • 30.7 A
    • Courant assigné à 50°C
      • 30.25 A
    • Courant assigné à 55°C
      • 29.8 A
    • Courant assigné à 60°C
      • 29.34 A
  • Coefficient de correction du courant
    • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
      • 0.95
    • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
      • 0.95
    • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
      • 0.9
    • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
      • 0.85
    • Coefficient de correction du déclenchement magnétique à 100Hz
      • 1.1
    • Coefficient de correction du déclenchement magnétique à 200Hz
      • 1.2
    • Coefficient de correction du déclenchement magnétique à 400Hz
      • 1.5
    • Coefficient de correction du déclenchement magnétique à 60Hz
      • 1
  • Dimensions
    • Profondeur produit installé
      • 70 mm
    • Hauteur produit installé
      • 84.7 mm
    • Largeur produit installé
      • 17.7 mm
  • Fréquence
    • Fréquence
      • 50 à 60 Hz
  • Puissance
    • Puissance dissipée totale sous IN
      • 5.5 W
    • Puissance dissipée par pôle à In
      • 2.7 W
  • Endurance
    • Endurance électrique en nombre de cycles
      • 4000
    • Endurance mécanique nombre de manoeuvres
      • 20000
  • Installation, montage
    • Type de raccordement haut pour produits modulaires
      • Borne à vis
    • Couple de serrage
      • 1,9Nm
    • Type de loquet haut pour produits modulaires
      • Plastique
    • Type de loquet bas pour produits modulaires
      • Plastique
    • Type de raccordement bas pour produits modulaires
      • Borne à vis
    • Démontabilité haute pour produits modulaires
      • Oui
    • Démontabilité basse pour produits modulaires
      • Oui
    • Approprié pour montage encastré
      • Oui
  • Connexion
    • Section de raccordement des bornes amont et aval à vis, en câble rigide
      • 0.75 / 16 mm²
    • Section de raccordement des bornes amont et aval à vis, en câble souple
      • 0.75 / 10 mm²
    • Type de connexion
      • cage à vis
  • Equipement
    • Intègere porte étiquette transparent
      • Non
  • Standards
    • Texte norme
      • EN 60898-1
    • Homologations
      • NF
    • Directive européenne WEEE
      • concerné
  • Sécurité
    • Indice de protection IP
      • IP20
  • Conditions d'utilisation
    • Température de service
      • -25…60 °C
    • Degré de pollution suivant IEC 60664 / IEC 60947-2
      • 3
    • Altitude
      • 2000 m
    • Tropicalisation/humidité/Exécution
      • tous climats
    • Température de stockage/transport
      • -25…80 °C
  • Identification
    • Mots clés
      • Disjoncteur
      • Bornes décalées
      • Modulaire
