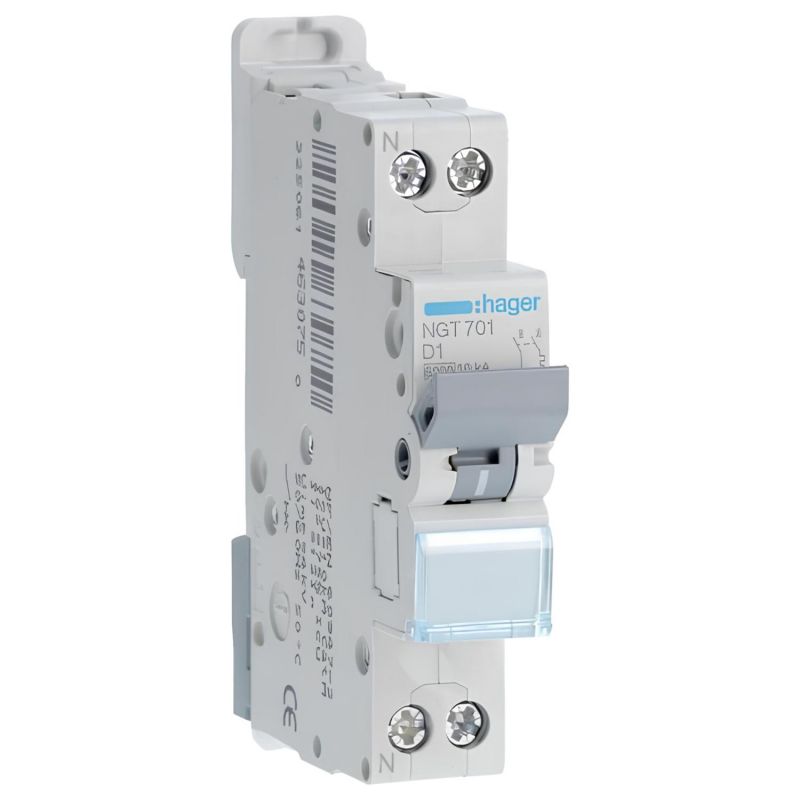

NGT701 Disjoncteur Hager 1A - 1P+N - 6-10kA - courbe D - Bornes décalées à vis - NGT - 1 module

31,03 € HT

Réf. fabricant : NGT701 EAN-13 : 3250614630750 Réf. AE : HAGNGT701

Disjoncteur Hager phase neutre à bornes décalées

Ce disjoncteur 1P+N est fabriqué par Hager. Il appartient à la gamme NGT.

Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).

Ce disjoncteur possède un système de connexion à bornes décalées à vis. Pensez à prévoir un peigne compatible Bornes décalées.
Il occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.

Calibré à 1A, le disjoncteur NGT701 courbe D doit être installé sur un circuit de tension 220V.

L'essentiel du disjoncteur Hager NGT701

Courbe D
Pouvoir de coupure en habitation : 6kA
Pouvoir de coupure en industrie : 10kA
Calibrage : 1A
Tension nominale : 220V
Certifié NF

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Disjoncteur phase neutre
Type de connexion :: À vis
Gamme :: NGT
Famille :: NGT
PLAT
Calibre :: 1A
Alignement des bornes :: Bornes décalées
Courbe :: Courbe D
Encombrement :: 1 module
Polarité :: 1P+N
Pouvoir de coupure :: 10kA
Pouvoir de coupure industriel :: 10kA
Pouvoir de coupure résidentiel :: 6kA
Tension nominale :: 220V
Certification :: Certifié NF
Garantie :: 2 ans
actif_MKP :: 0
PriceObservatory :: 1
Date disponibilité :: 2026-07-21T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 0
Actif Castorama :: 0

Total

31.03 € HT

37.24 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Architecture
- Position du neutre
  - gauche
- Nombre de pole protégé
  - 1
- Nombre de pôles
  - 2 P
- Type de pôles
  - 1P+N
- Courbe
  - D
Fonctions
- Avec pole de Neutre coupé
  - Oui
Modèle
- Nombre de modules
  - 1
Compatibilité
- Compatible avec montage Rail DIN
  - Non
Connectivité
- Alignement des bornes hautes pour produits modulaires
  - Borne décalée
- Alignement des bornes basses pour produits modulaires
  - Bornes décalées
Principales caractéristiques électriques
- Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1
  - 6 kA
- Tension assignée d'emploi Ue
  - 230 / 240 V
- Type de tension d'alimentation
  - AC
- Fréquence assignée
  - 50/60 Hz
Tension
- Tension assignée d'isolement
  - 500 V
- Tension maxi d'utilisation
  - 253 V
- Tension assignée de tenue aux chocs
  - 4000 V
Intensité du courant
- Courant assigné nominal
  - 1 A
- Pouvoir de coupure de service Ics AC selon IEC 60898-1
  - 6 kA
- Valeur du seuil mini/max de fonctionnement thermique en alternatif
  - 1.13 / 1.45 In
- Valeur du seuil mini/max de fonctionnement magnétique en alternatif
  - 10 / 14.4 In
- Pouvoir de coupure ultime Icu AC selon IEC 60947-2
  - 10 kA
- Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
  - 6 kA
- Pouvoir de coupure de service Ics AC selon IEC 60947-2
  - 75 %
- Pouvoir de coupure ultime Icu AC selon IEC 60947-2
  - 10 kA
- Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
  - 10 kA
Courant / température
- Courant assigné à -25°C
  - 1.34 A
- Courant assigné à -20°C
  - 1.31 A
- Courant assigné à -15°C
  - 1.29 A
- Courant assigné à -10°C
  - 1.26 A
- Courant assigné à -5°C
  - 1.23 A
- Courant assigné à 0°C
  - 1.2 A
- Courant assigné à 30°C
  - 1 A
- Courant assigné à 35°C
  - 0.97 A
- Courant assigné à 40°C
  - 0.94 A
- Courant assigné à 45°C
  - 0.91 A
- Courant assigné à 50°C
  - 0.88 A
- Courant assigné à 55°C
  - 0.85 A
- Courant assigné à 60°C
  - 0.82 A
Coefficient de correction du courant
- Coefficient de correction du courant nominal pour 2 appareils juxtaposés
  - 0.95
- Coefficient de correction du courant nominal pour 3 appareils juxtaposés
  - 0.95
- Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
  - 0.9
- Coefficient de correction du courant nominal pour 6 appareils juxtaposés
  - 0.85
- Coefficient de correction du déclenchement magnétique à 100Hz
  - 1.1
- Coefficient de correction du déclenchement magnétique à 200Hz
  - 1.2
- Coefficient de correction du déclenchement magnétique à 400Hz
  - 1.5
- Coefficient de correction du déclenchement magnétique à 60Hz
  - 1
Dimensions
- Profondeur produit installé
  - 70 mm
- Hauteur produit installé
  - 84.7 mm
- Largeur produit installé
  - 17.7 mm

Fréquence
- Fréquence
  - 50 à 60 Hz
Puissance
- Puissance dissipée totale sous IN
  - 1.3 W
- Puissance dissipée par pôle à In
  - 0.7 W
Endurance
- Endurance électrique en nombre de cycles
  - 4000
- Endurance mécanique nombre de manoeuvres
  - 20000
Installation, montage
- Type de raccordement haut pour produits modulaires
  - Borne à vis
- Couple de serrage
  - 1,9Nm
- Type de loquet haut pour produits modulaires
  - Plastique
- Type de loquet bas pour produits modulaires
  - Plastique
- Type de raccordement bas pour produits modulaires
  - Borne à vis
- Démontabilité haute pour produits modulaires
  - Oui
- Démontabilité basse pour produits modulaires
  - Oui
- Approprié pour montage encastré
  - Oui
Connexion
- Section de raccordement des bornes amont et aval à vis, en câble rigide
  - 0.75 / 16 mm²
- Section de raccordement des bornes amont et aval à vis, en câble souple
  - 0.75 / 10 mm²
- Type de connexion
  - cage à vis
Equipement
- Intègere porte étiquette transparent
  - Non
Standards
- Texte norme
  - EN 60898-1
- Homologations
  - NF
- Directive européenne WEEE
  - concerné
Sécurité
- Indice de protection IP
  - IP20
Conditions d'utilisation
- Température de service
  - -25…60 °C
- Degré de pollution suivant IEC 60664 / IEC 60947-2
  - 3
- Altitude
  - 2000 m
- Tropicalisation/humidité/Exécution
  - tous climats
- Température de stockage/transport
  - -25…80 °C
Identification
- Mots clés
  - Disjoncteur
  - Bornes décalées
  - Modulaire
