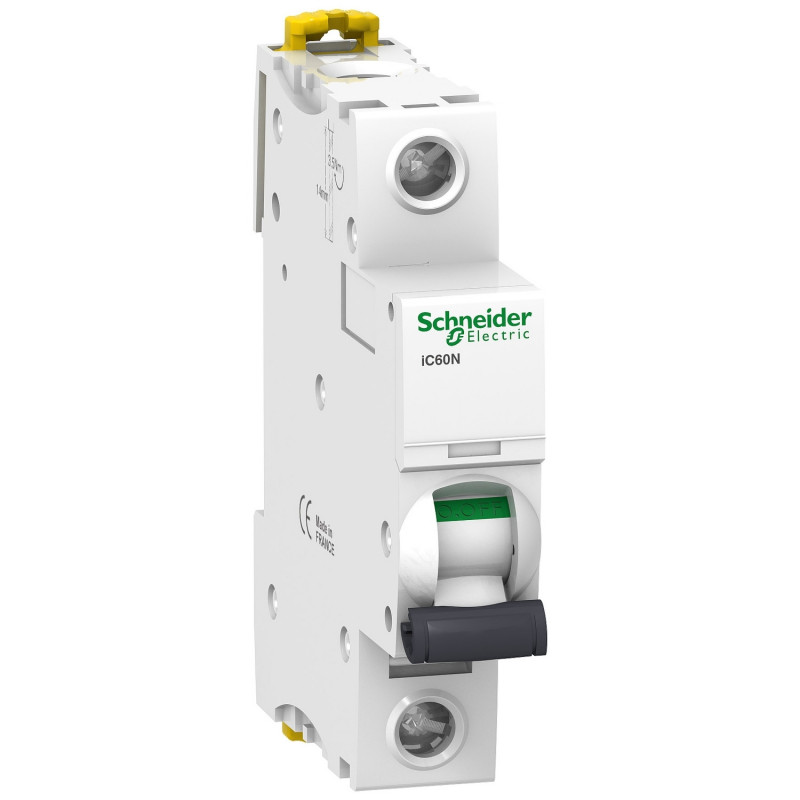

A9F74101 Schneider iC60N disjoncteur 1P Schneider 1A - 1P - courbe C - 50kA - À vis
Réf. fabricant : A9F74101
EAN-13 : 3606480080227
Réf. AE : SCHA9F74101
Disjoncteur 1P 1A courbe C - Schneider A9F74101
Ce disjoncteur unipolaire de Calibre 1A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Le disjoncteur Schneider A9F74101 est compatible avec des peignes électriques au pas de 18mm
Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 50kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le A9F74101 occupe 1 module de 18mm sur votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.
Les points clés du disjoncteur A9F74101
- certification NF
- Fabriqué en France
- courbe C
- Bornes À vis
- Fonctionne sur 220Vac unipolaire ou en courant continu de 12Vcc à 72Vcc (voir fiche technique Schneider ci dessous)
- Calibrage 1A
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Disjoncteur unipolaire Schneider de référence A9F74101 :
- Application : Distribution
- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : IC60N
- Description des pôles : 1P
- Nombre de pôles protégés : 1
- In courant assigné d'emploi : 1 A
- Type de réseau : CCCA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 60...72 V CC se conformer à EN/CEI 60947-215 kA Icu à 12...60 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
- Normes : EN 60898-1EN 60947-2IEC 60898-1CEI 60947-2
- Labels qualité : NF
- Complémentaires Fréquence du réseau : 50/60 Hz
- Déclenchement magnétique : 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : 50 kA 100 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 100?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 100?133 V CA 50/60 Hz6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % se conformer à EN 60947-2 - 72 V CC10 kA 100 % se conformer à CEI 60947-2 - 72 V CC15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
- Classe de limitation : 3 conforming to EN 60898-13 conforming to IEC 60898-1
- [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V AC 50/60 Hz conforming to IEC 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV conforming to IEC 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Signalisation de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: YES
- Pas de 9 mm : 2
- Hauteur : 85 mm
- Largeur : 18 mm
- Profondeur : 78,5 mm
- Poids du produit : 0,215 kg
- Couleur : White
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycles
- Type de raccordement : Single terminal (top or bottom) 1?25 mm² rigidSingle terminal (top or bottom) 1?16 mm² flexible
- Longueur de dénudage des fils : 14 mm for top or bottom connection
- couple de serrage : 2 N.m top or bottom
- Protection différentielle : Sans
- Type de produit :
- Disjoncteur unipolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iC60
- Sous famille :
- iC60N
- Calibre :
- 1A
- Capacité des bornes de raccordement (fil rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (fil souple) :
- 1 à 16mm²
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P
- Pouvoir de coupure :
- 6kA - 50kA
- Pouvoir de coupure industriel :
- 50kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
