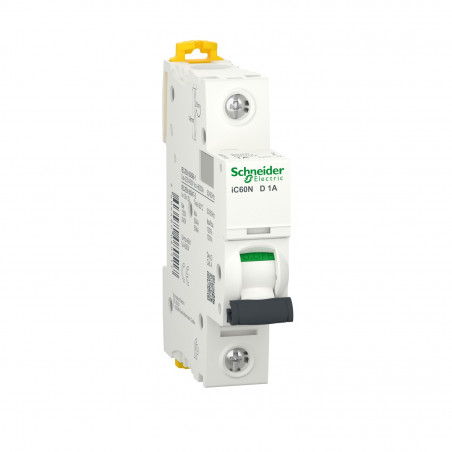

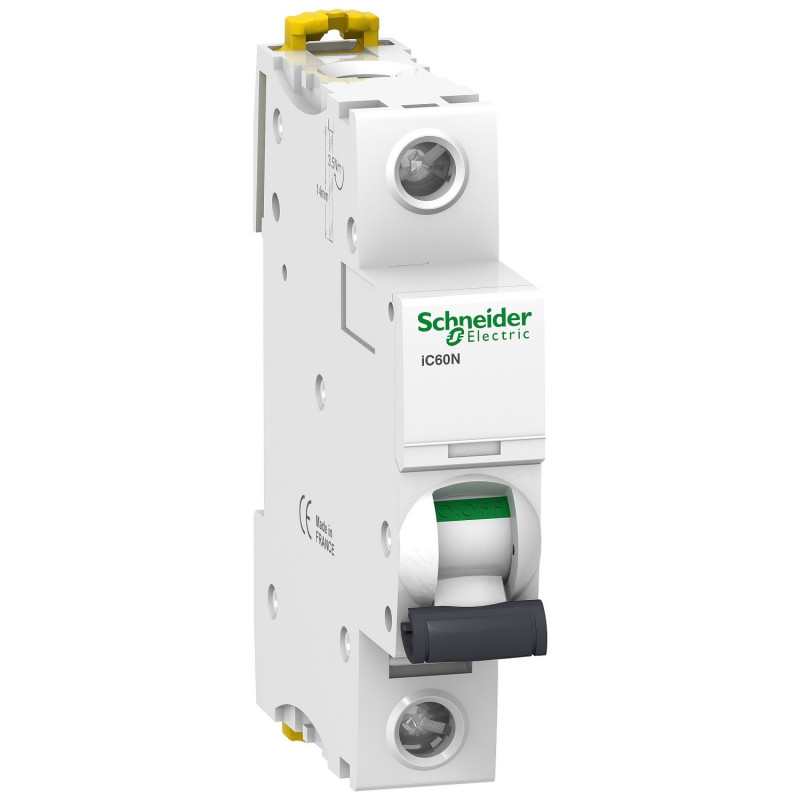

A9F75101 Schneider Disjoncteur unipolaire 1P 1A Courbe D 50kA Acti9 IC60N
Réf. fabricant : A9F75101
EAN-13 : 3606480080517
Réf. AE : SCHA9F75101
Disjoncteur 1P 1A Courbe D - Schneider A9F75101
Ce disjoncteur unipolaire de calibre 1A est équipé de bornes à vis.
Issu de la gamme Acti9 IC60N de chez Schneider Electric, ce disjoncteur assure un pouvoir de coupure de 6kA selon la norme NF EN60898-1 (résidentiel) et de 50kA selon la norme NF EN60947-2 (tertiaire et industrie). Pour une tension nominale 220V.
Le disjoncteur A9F75101 occupe 1 module de 18 mm sur votre tableau électrique.
Ce disjoncteur est fabriqué par Schneider Electric et bénéficie d'une certification CE.
Les points clés du disjoncteur A9F75101
- Certifié CE
- Pouvoir de coupure : 6ka, 50kA
- Bornes à vis
- Fonctionne sur une tension 220V
- Calibre 1A
Questions et réponses
Caractéristiques principales du Disjoncteur unipolaire Schneider de référence A9F75101 :
- Application : Distribution
- Gamme : Acti 9
- Nom du produit : Acti 9 iC60
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : IC60N
- Description des pôles : 1P
- Nombre de pôles protégés : 1
- In courant assigné d'emploi : 1 A
- Type de réseau : CCCA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : D
- Pouvoir de coupure : 6000 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 60...72 V CC se conformer à EN/CEI 60947-215 kA Icu à 12...60 V CC se conformer à EN/CEI 60947-2
- Catégorie d'emploi : Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement : Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
- Normes : EN 60898-1CEI 60947-2IEC 60898-1EN 60947-2
- Complémentaires Fréquence du réseau : 50/60 Hz
- Déclenchement magnétique : 12 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service en court-circuit : 50 kA 100 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 100?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 100?133 V CA 50/60 Hz6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % se conformer à EN 60947-2 - 72 V CC10 kA 100 % se conformer à CEI 60947-2 - 72 V CC15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
- [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN 60947-26 kV se conformer à CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Signalisation de déclenchement
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
- Pas de 9 mm : 2
- Hauteur : 85 mm
- Largeur : 18 mm
- Profondeur : 78,5 mm
- Poids du produit : 0,215 kg
- Couleur : White
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
- Type de raccordement : Single terminal (top or bottom) 1?25 mm² rigidSingle terminal (top or bottom) 1?16 mm² flexible
- Longueur de dénudage des fils : 14 mm for top or bottom connection
- couple de serrage : 2 N.m top or bottom
- Protection différentielle : Sans
- Type de produit :
- Disjoncteur unipolaire
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- IC60N
- Calibre :
- 1A
- Courbe :
- Courbe D
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P
- Pouvoir de coupure :
- 50kA - 6kA
- Pouvoir de coupure industriel :
- 50kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié CE
- Garantie :
- 18 mois
