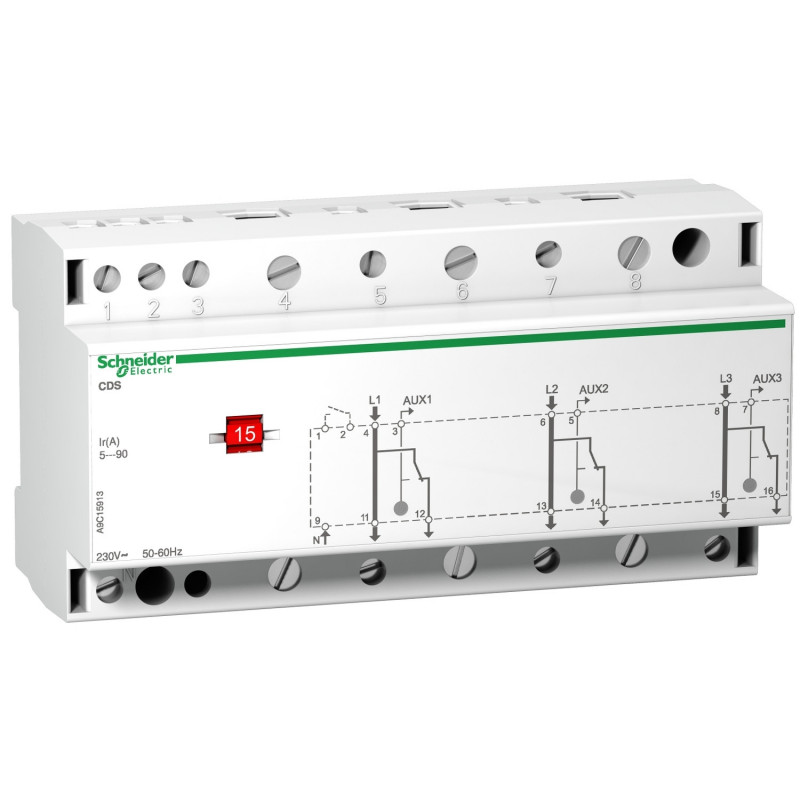

A9C15913 Schneider - délesteur triphasé 1 voie par phase - 415Vca - Acti9 CDSs
Réf. fabricant : A9C15913
EAN-13 : 3606480376870
Réf. AE : SCHA9C15913
Délesteur Schneider triphasé
Ce délesteur Schneider triphasé permet de délester et relester la charge indépendamment phase par phase.
Ce seuil de déclenchement est réglable de 5 à 90A en façade de l'appareil.
- 1 relais par phase
- Délestage de 5 min par phase
- 3 contacts de signalisation à distance
Ce délesteur triphasé ne doit pas commander directement la charge des voies non prioritaires, il doit impérativement être relayé par des contacteurs.
N'hésitez pas à demander conseil à nos techniciens pour vous aider à câbler ce délesteur 380V.
Le délesteur Schneider A9C150913 occupe 8 modules sur le rail DIN d'un tableau électrique (prévoir l'espace nécessaire).
- Circuit prioritaire, raccordement sur bornes 10 à 50mm²
- Circuit non prioritaire, raccordement sur bornes 2,5 à 10mm²
Questions et réponses
Caractéristiques principales du Délesteur triphasé Schneider de référence A9C15913 :
- Gamme du produit : Acti 9
- Nom du produit : Acti 9 CDS
- Type de produit ou équipement : Contacteur de délestage de charge
- Nom de l'appareil : CDS
- Nombre de canaux : 3
- Type de contrôle et surveillance : Contrôle de phase indépendant
- Description des pôles : 3P
- Complémentaires Réglage : 70304060152510802059050
- Puissance consommée en VA maximale : 12 VA
- [Ue] tension assignée d'emploi : 415 V CA - 15...10 % à 50/60 Hz
- courant assigné d'emploi : 15 A pour circuit non prioritaireSeuil de courant ajustable entre 5 et 90 A pour circuit prioritaire
- Signalisation locale : Indication de délestage de charge: 3 LEDs (jaune)
- Support de montage : Rail DIN symétrique 35 mmMontage muralMontage sur panneau
- Pas de 9 mm : 16
- mode de raccordement : Circuit non prioritaire: bornes à vis2,5?10 mm² soupleCircuit non prioritaire: bornes à vis2,5?10 mm² rigideCircuit prioritaire: bornes à vis10?35 mm² soupleCircuit prioritaire: bornes à vis10?50 mm² rigide
- Degré de protection IP : IP20 se conformer à CEI 60529
- Hauteur : 77 mm
- Largeur : 144 mm
- Profondeur : 60 mm
- Poids du produit : 0,5 kg
- Couleur : Blanc (RAL 9003)
- couple de serrage : 2 N.m circuit non prioritaire: 3,5 N.m circuit prioritaire:
- Longueur de dénudage des fils : 12 mm13 mm
- Type de produit :
- Délesteur triphasé
Voir l'attestation de confiance
- Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter nos CGU.
- Aucune contrepartie n'a été fournie en échange des avis
- Les avis sont publiés et conservés pendant une durée de cinq ans
- Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
- Les motifs de suppression des avis sont disponibles ici.
Derniers avis
Questions
 yves le 05/12/2023 |
Question : Le temps de réponse est il suffisant pour que le disjoncteur Linky ne déclenche pas? |
Réponse : Bonjour, Selon la documentation fabricant, la durée de temporisation de délestage est inférieure à 2secondes (normeNFC61750). N'hésitez pas à nous contacter au 02 99 69 69 41 pour toutes questions, L'équipe achat-electrique.com |
|
