020002 Legrand - Tableau électrique tertiaire 48 modules - 2 rangées de 24 modules - XL3 160
Réf. fabricant : 020002
EAN-13 : 3245060200022
Réf. AE : LEG020002

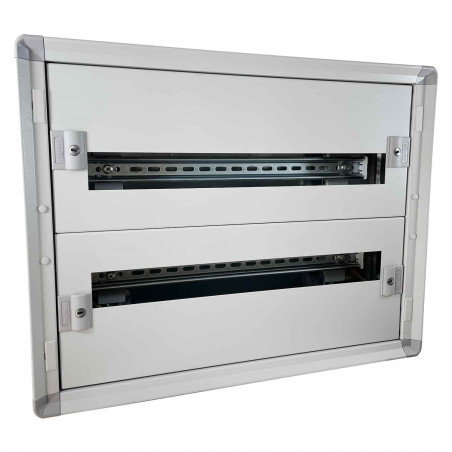

Tableau électrique en métal XL3 160 2 rangées
Ce coffret de distribution en métal est issu de la gamme XL3 160 fabriquée par Legrand.

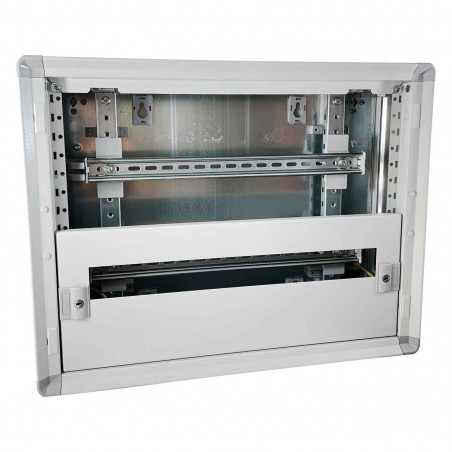

Le coffret 020002 est livré complet avec plastron et rail DIN.
Il est possible d'y intégrer 48 modules répartis sur 2 rangées de 24 modules.
Livré sans porte, il dispose d'une étanchéité IP30 et d'une capacité de résistance aux chocs IK07.
Ajouter la porte compatible (référence : 020252, disponible en stock) garantie une étanchéité IP43 et une résistance aux impacts externes IK08.
Les plus du coffret Legrand XL3 160 020002

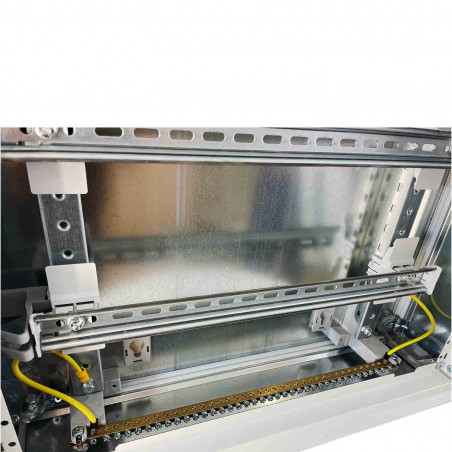

- Livré avec bornier de terre en laiton. Connexion : 36x10mm²+2x35mm²
- Flancs latéraux amovibles
- Haut et bas amovible et sécables permettant l'insertion d'une plaque passe câbles
- Tenue au feu 750°C pour installation dans les ERP selon la norme IEC 60695-2-11
Questions et réponses
Type de montage
-
saillie
Nombre de rangées
-
2
Largeur dans les unités de partition
-
24
Type de couvercle
-
optionnel
Finition du couvercle
-
avec échancrure
Couvercle/porte transparent(e)
-
Non
Matériau du boîtier
-
acier
Hauteur
-
450 mm
Largeur
-
575 mm
Profondeur
-
147 mm
Profondeur d'encastrement
-
170 mm
Profondeur intérieure
-
115 mm
Rail DIN
-
Oui
Avec plaque de montage
-
Non
Possibilité de montage en saillie
-
Oui
Finition CEM
-
Non
Couleur
-
gris
Numéro RAL
-
7035
Classe de protection (IP)
-
IP43
Avec serrure
-
Non
- Type de produit :
- Tableau électrique tertiaire
- Gamme :
- XL3 160
- Bornier de terre fourni :
- Oui
- Capacité modulaire totale :
- 48 modules
- Classe d'isolation :
- Classe 1
- Connexions sur le bornier :
- 36x10mm²+2x35mm²
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 24 modules
- Nombre de rangées :
- 2 rangées
- Plaque de montage :
- Plaque de montage non fournie
- Rail din :
- Oui
- Résistance aux impacts :
- IK07
- Porte compatible :
- 020252
- Plastron :
- Oui
- Étanchéité :
- IP30
- Matière :
- Métal
