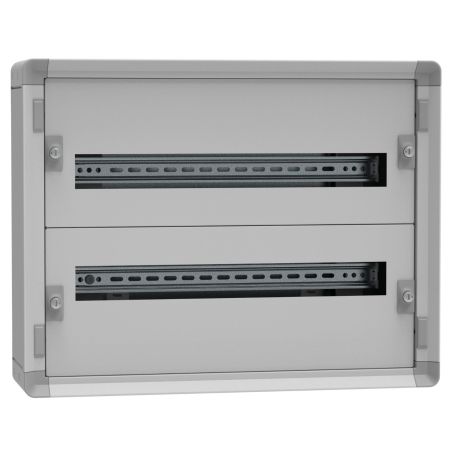

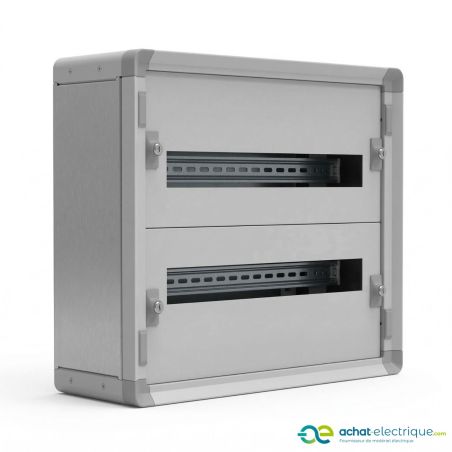

Tableau électrique Legrand XL³ HP 160 métal – 48 modules pour installations tertiaires

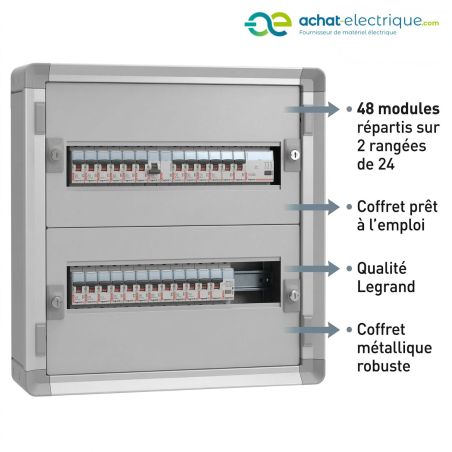

Le tableau électrique Legrand XL³ HP 160 – 48 modules est un coffret de distribution métallique conçu pour les installations électriques dans les bâtiments tertiaires de proximité. Avec ses 2 rangées de 24 modules, il offre une capacité totale de 48 modules permettant d’intégrer les protections électriques indispensables telles que disjoncteurs, interrupteurs différentiels ou modules de gestion d’énergie.
Issu de la gamme professionnelle Legrand XL³ HP, ce coffret a été développé pour simplifier la réalisation des tableaux électriques tout en garantissant robustesse, sécurité et modularité. Sa structure métallique et son châssis extractible facilitent les opérations de câblage et de maintenance, ce qui en fait une solution particulièrement adaptée aux installations tertiaires et aux locaux techniques.
Un coffret électrique robuste en métal
Contrairement aux coffrets isolants en plastique, ce modèle est conçu en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une durabilité accrue dans les environnements professionnels.
Sa conception robuste permet d’obtenir une bonne protection de l’installation tout en facilitant l’intégration des appareils modulaires et le passage des câbles grâce aux panneaux latéraux prédécoupés.
- Structure métallique robuste pour une meilleure durabilité
- Revêtement époxy polyester RAL7035 résistant dans le temps
- Panneaux latéraux prédécoupés facilitant le passage des câbles
- Résistance aux chocs IK07 avec plastrons et sans porte
Un tableau électrique prêt à installer
Le coffret Legrand 1CO2R24S est livré prêt à être installé afin de réduire le temps de mise en œuvre sur chantier. Il intègre les principaux éléments nécessaires à la réalisation d’un tableau électrique professionnel.
- Rails DIN pour la fixation des appareils modulaires
- Plastrons métalliques avec verrouillage quart de tour
- Barreau en laiton pour la mise à la terre
- Bracelet de circulation de filerie pour organiser les conducteurs

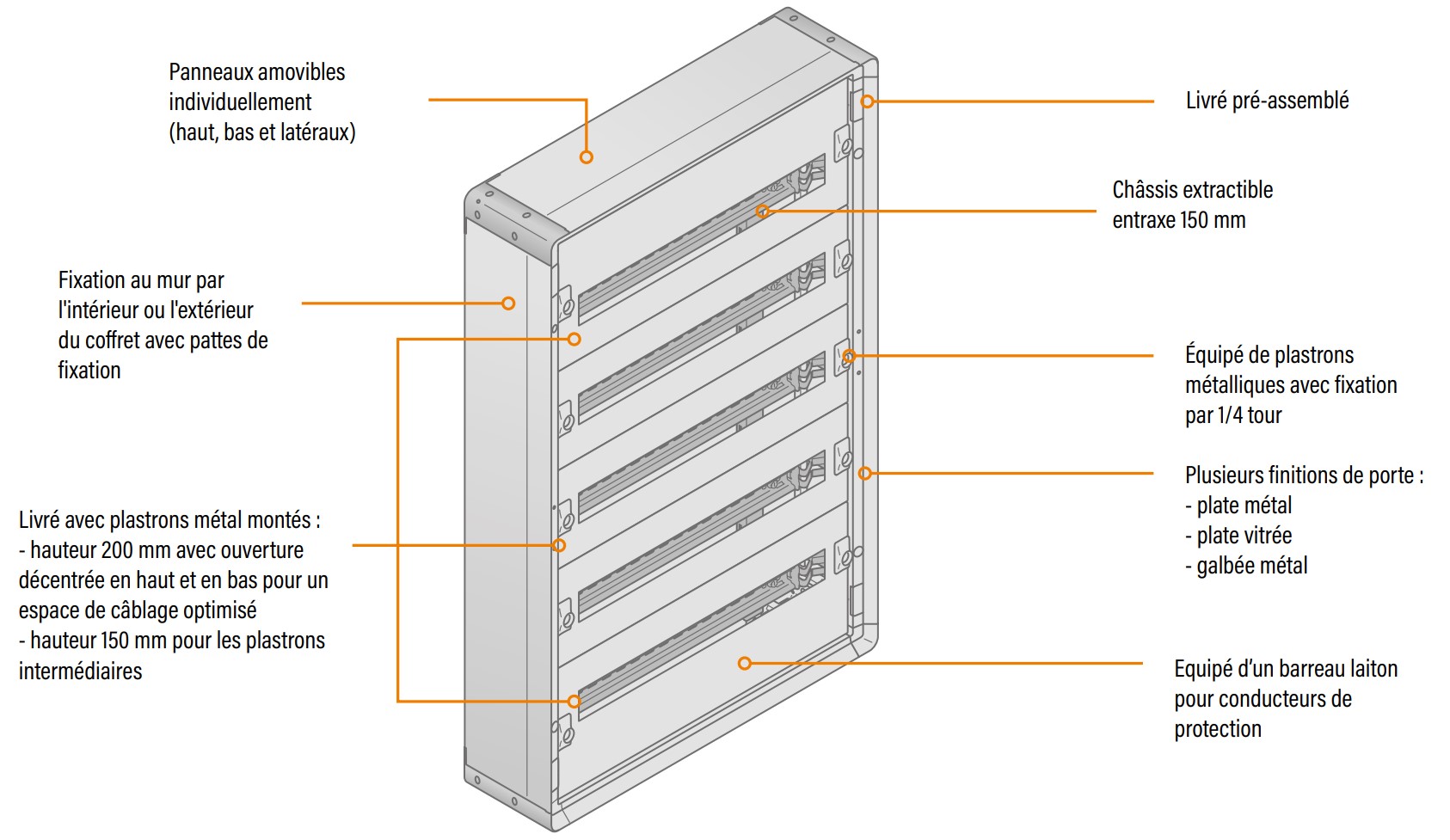

- Châssis extractible facilitant le câblage et la maintenance
Cette conception permet de réaliser un tableau électrique clair, propre et facilement accessible lors des opérations de maintenance.
Une conception pensée pour simplifier le travail des installateurs
La gamme XL³ HP 160 a été développée pour répondre aux besoins des électriciens et tableautiers intervenant sur des installations tertiaires. Le châssis extractible permet de sortir facilement l’ensemble des rails DIN afin de faciliter l’installation et le câblage des modules.
Les panneaux amovibles simplifient l’assemblage et permettent un accès rapide à l’intérieur du coffret. Cette conception facilite également les modifications ou extensions futures du tableau électrique.
Un coffret évolutif et adaptable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux contraintes d’installation. Il peut être complété par différents accessoires permettant d’améliorer la protection ou d’augmenter la capacité du tableau électrique.
- Possibilité d’ajouter une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs jusqu’à IK08 avec porte en verre
- Résistance aux chocs jusqu’à IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour combiner plusieurs coffrets
Ces possibilités d’évolution permettent d’adapter facilement le coffret aux contraintes des installations tertiaires et des locaux techniques.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO2R24S (2 rangées de 24 modules – 48 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles

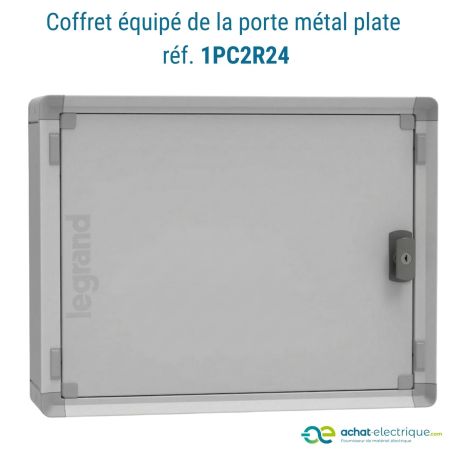

- 1PC2R24 – Porte métal plate pour coffret 2 rangées 24 modules – XL³ HP 160
- 1PD2R24 – Porte métal galbée pour coffret 2 rangées 24 modules – XL³ HP 160

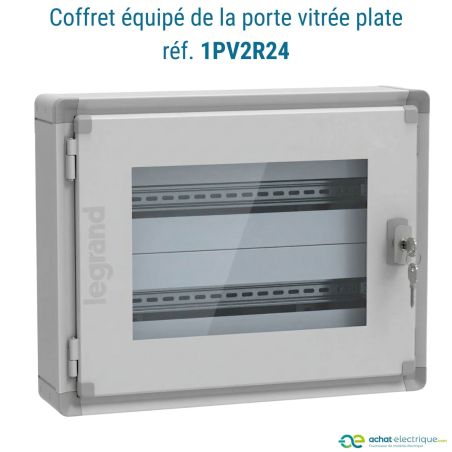

- 1PV2R24 – Porte vitrée plate pour coffret 2 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Installation en pose saillie simple et flexible
Ce coffret est conçu pour une installation en saillie, solution très utilisée dans les locaux techniques, ateliers, commerces ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMM à commander séparément)
Cette flexibilité permet d’adapter facilement l’installation aux contraintes du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO2R24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique
- Nombre de rangées : 2
- Modules par rangée : 24
- Capacité totale : 48 modules
- Hauteur : 450 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Rail DIN : oui
- Mise à la terre : barreau en laiton
- Type de pose : saillie
- Garantie : 2 ans
La qualité et l’expertise de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : robustesse, modularité et simplicité de mise en œuvre. Conçus pour répondre aux exigences des installations professionnelles, ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur structure robuste et leur volume de câblage optimisé, les coffrets XL³ HP facilitent le travail des installateurs tout en garantissant la fiabilité et la sécurité des installations électriques dans les bâtiments tertiaires.
Choisir le tableau électrique Legrand XL³ HP 160 – 48 modules, c’est opter pour une solution professionnelle fiable et évolutive parfaitement adaptée aux installations électriques tertiaires.
