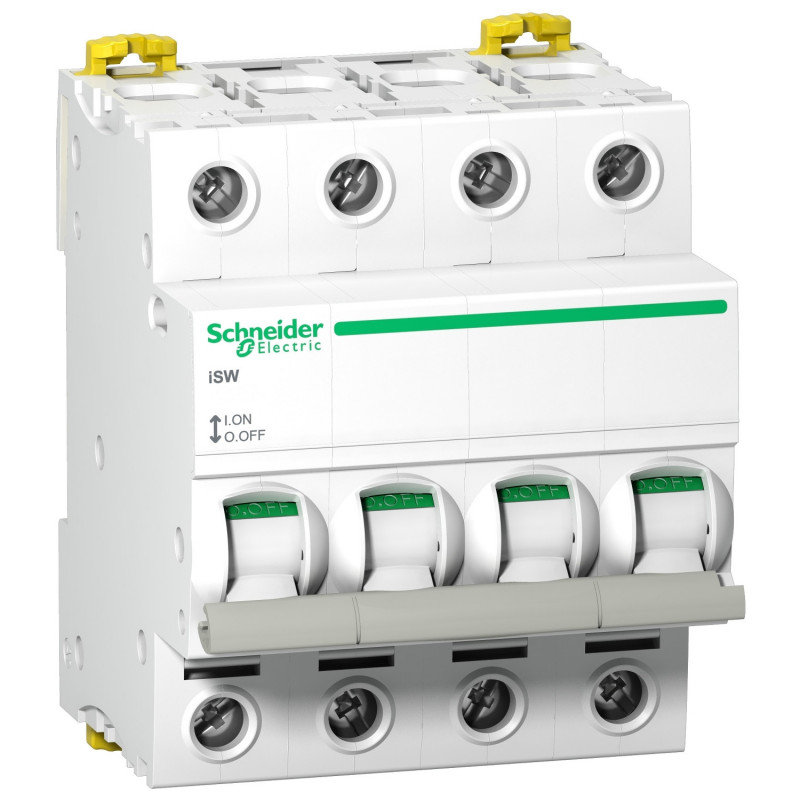

A9S65463 Schneider - Interrupteur sectionneur tétrapolaire 4P 63A - Acti9 iSW
Inter sectionneur modulaire 4P 63A 4 modules
Cet interrupteur sectionneur tétrapolaire de tête se place en tête de tableau électrique, il permet d'assurer la coupure générale du tableau.
Il n'est pas compatible avec une bobine MX ou une bobine MN, il faut pour cela choisir un interrupteur sectionneur à déclenchement ref A9S70763.
Ce sectionneur peut être accouplé à un Auxiliaire iOF monté à sa gauche pour transmettre l'état de sa position "Ouvert" ou "Fermé".
- Fixation sur rail DIN
- 4 modules
- Calibre 63A
- Compatible auxiliaire A9A26924 (non compatible avec bobine MX et autres auxiliaires de déclenchement pour une version compatible avec bobine MX utiliser la référence Schneider A9S70763)
- Bornes à vis permettant de recevoir des câble section 50mm² en fil rigide ou 35mm² en fil souple avec embout de câblage.
Caractéristiques principales de l'Inter sectionneur modulaire Schneider de référence A9S65463 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iSW
- Type de produit ou équipement : Interrupteur-sectionneur
- Nom de l'appareil : ISW
- Application : ContrôleIsolation
- Description des pôles : 4P
- Catégorie d'emploi : AC-22A
- Aptitude au sectionnement : Yes
- Complémentaires [Ie] courant assigné d'emploi : 63 A à 415 V CA 50/60 Hz
- [Ue] tension assignée d'emploi : 415 V AC 50/60 Hz
- [Icm] pouvoir assigné de fermeture en court-circuit : 4,2 kA sectionneur seulement
- [Icw] courant assigné de courte durée admissible : 1260 A
- [Ui] tension d'isolement : 500 V CA 50/60 Hz
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- Type de commande : Par maneton
- Indication de tension : Indication ON/OFF
- Coupure pleinement apparente : Oui
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 73 mm
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 15000 cycle
- mode de raccordement : Borne du type à cage (haut ou bas) - <= 1 x 50 mm² - rigideBorne du type à cage (haut ou bas) - <= 1 x 35 mm² - soupleBorne du type à cage (haut ou bas) - <= 1 x 35 mm² - flexible avec embout
- Longueur de dénudage des fils : 9 mm
- Couple de serrage : 3,5 N.m
- Type de produit :
- Interrupteur sectionneur
- Gamme :
- Acti9
- Famille :
- iSW
- Calibre :
- 63A
- Polarité :
- 4P
- Garantie :
- 18 mois
