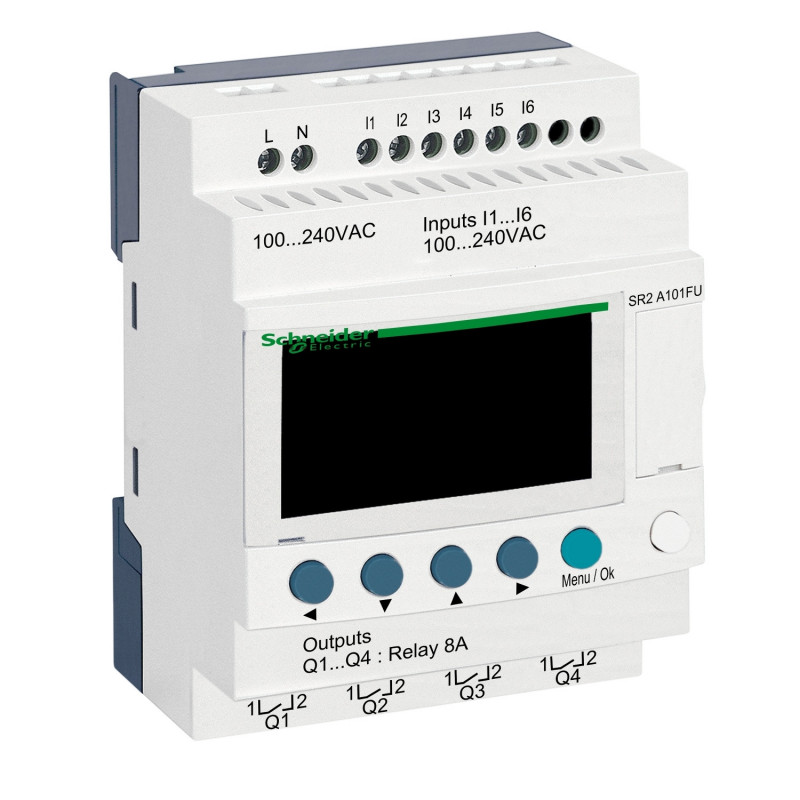

SR2A101FU Schneider - Automate Zelio Logic - relais intelligent 10 E/S 100 à 240Vca - sans horloge avec afficheur

* Image(s) non contractuelle(s)

Livraison sous 3 à 4 semaines

SR2A101FU Schneider - Automate Zelio Logic - relais intelligent 10 E/S 100 à 240Vca - sans horloge avec afficheur

104,00 € HT

Réf. fabricant : SR2A101FU EAN-13 : 3389110547634 Réf. AE : SCHSR2A101FU

Relais Zelio Compact 10 entrées sorties - Alimentation 100 à 240Vac/h2>

Le relais intelligent SR2A101FU de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.

Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.

La référence Zelio SR2A101FU est un modèle Compact cela signifie qu'il ne peut pas être associé à un module d'extension d'entrées sorties.
Si vous recherchez un relais zelio évolutif, préférez le modèle Modulaire qui pourra recevoir différents modules d'extensions.

Cet automate Zelio est équipé d'un écran d'affichage numérique mais ne possède pas d'horloge.

Tension d'alimentation: 100 à 240Vac
Entrées sorties totales: 10
Entrées TOR: 6
dont entrées analogiques 0-10V: 0
Sorties à relais: 4
Sorties à transistor: 0
Écran d'affichage rétro-éclairé: Oui
Horloge: Noni

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Automate Zelio
Gamme :: Zelio Logic
Famille :: Compact
Tension d'alimentation :: 100 à 240Vac
Horloge :: Sans
Nombre d'entrées / sorties :: 10 E/S
Nombre d'entrées TOR :: 6
Nombre d'entrées analogiques 0-10V :: 0
Nombre de sorties à relais :: 4
Nombre de sorties à transistor :: 0
Écran en façade :: Avec
prix TTC_MKP :: 115,5
actif_MKP :: 1
Coefficient_MKP :: 1,01

Total

104.00 € HT

124.80 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2A101FU :

Gamme : Zelio Logic

Type de produit ou équipement : Relais intelligent compact

Complémentaires affichage local : Avec

nombre de lignes de schéma de contrôle : 0?240 avec Ladder programmation

temps de cycle : 6?90 ms

temps de sauvegarde : 10 ans à 25 °C

dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C

vérifications : Mémoire du programme à chaque mise sous tension

[Us] tension d'alimentation : 100...240 V AC

Limites de la tension d'alimentation : 85?264 V

Fréquence d'alimentation : 50/60 Hz

maximum supply current : 30 mA à 240 V (sans extension)80 mA à 100 V (sans extension)

Puissance consommée en VA : 7 VA sans extension

tension d'isolement : 1780 V

Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)

nombre entrées TOR : 6

tension entrées numériques : 100...240 V CA

courant d'entrée TOR : 0,6 mA

fréquences d'entrée numérique : 47...53 Hz57,..63 Hz

tension état 1 garanti : >= 79 V pour entrée TOR

tension état 0 garanti : <= 40 V pour entrée TOR

état actuel 1 garanti : >= 0,17 mA (entrée TOR)

état actuel 0 garanti : <= 0,5 mA (entrée TOR)

impédance d'entrée : 350 kOhm pour entrée TOR

Nombre de sorties : 4 relais

limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA

description des contacts : "F" pour sortie relais

courant thermique de sortie : 8 A pour les 4 sorties pour sortie relais

durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1

pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)

taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais

durée de vie mécanique : 10000000 cycle pour sortie relais

[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1

horloge : Sans

temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais

Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout
