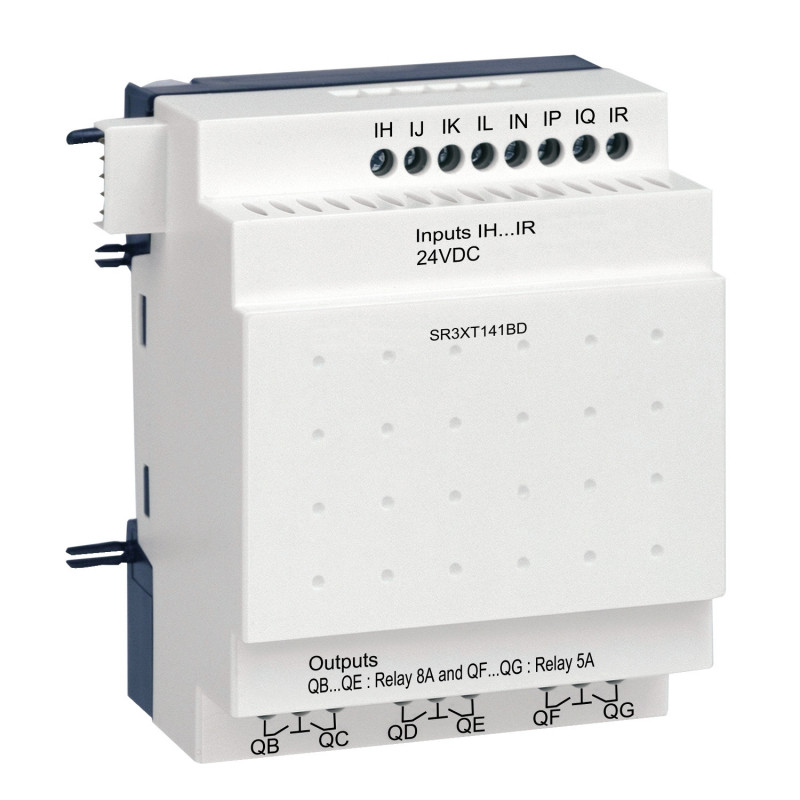

SR3XT141BD Schneider - Automate Zelio Logic - module d'extension E/S TOR - 14 entrées/sorties - 24Vcc
search
  • SR3XT141BD Schneider - Automate Zelio Logic - module d'extension E/S TOR - 14 entrées/sorties - 24Vcc
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

SR3XT141BD Schneider - Automate Zelio Logic - module d'extension E/S TOR - 14 entrées/sorties - 24Vcc

Schneider
87,83 € HT
Réf. fabricant : SR3XT141BD EAN-13 : 3389110550115 3389110550115 Réf. AE : SCHSR3XT141BD SCHSR3XT141BD

Module d'extension 14 entrées sorties TOR - Alimentation 24Vcc

Le module d'extension SR3XT141BD fabriqué par Schneider Electric permet d'augmenter le nombre d'entrées sorties TOR et relais de votre automate Zelio logique.

Attention ce module d'entrées sorties n'est compatible qu'avec les contrôleurs Zelio Logic modulaires. Les modèles compacts ne peuvent pas recevoir d'extensions.

  • Tension d'alimentation: 24Vcc
  • Entrées sorties supplémentaires totales: 14
  • Entrées TOR supplémentaires: 8
  • Sorties à relais supplémentaires: 6
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Extension d'entrées sorties TOR
Gamme :
Zelio Logic
Tension d'alimentation :
24Vcc
Nombre d'entrées / sorties :
14 E/S
Nombre d'entrées TOR :
8
Nombre d'entrées analogiques 0-10V :
0
Nombre de sorties à relais :
6
Nombre de sorties à transistor :
0
prix TTC_MKP :
82,95
actif_MKP :
1
Coefficient_MKP :
1,05
Bestseller :
0
Merchant center :
F
Fiche technique :
https://www.se.com//fr/fr/product/download-pdf/SR3XT141BD
PriceObservatory :
1
Date disponibilité :
2025-10-24T00:00+0100
Actif AMA-LER-CDI :
1
Actif Manomano :
1
Actif Ebay :
1
Actif Castorama :
1
Total
87.83 € HT
105.40 € TTC

Caractéristiques principales de l'Extension d'entrées sorties TOR Schneider de référence SR3XT141BD :

  • Gamme : Zelio Logic
  • Type de produit ou équipement : Module d'extension d'E/S discrète
  • Complémentaires nombre de lignes de schéma de contrôle : 120 avec Ladder programmation
  • temps de cycle : 6?90 ms
  • temps de sauvegarde : 10 ans à 25 °C
  • dérive de l'horloge : 12 min/an à 0?55 °C
  • vérifications : Mémoire du programme à chaque mise sous tension
  • [Us] tension d'alimentation : 24 V DC
  • Limites de la tension d'alimentation : 19,2?30 V
  • protection inversion de polarité : Avec
  • nombre entrées TOR : 8 se conformer à EN/CEI 61131-2 type 1
  • Type d'entrée numérique : Résistif
  • tension entrées numériques : 24 V DC
  • courant d'entrée TOR : 4 mA
  • fréquence de comptage : 1 kHz pour entrée TOR
  • tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
  • tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
  • état actuel 1 garanti : >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR)
  • état actuel 0 garanti : <= 0,5 mA (IB à IG utilisés comme circuit d'entrée numérique)<= 0,75 mA (circuit d'entrée numérique I1 à IA et IH à IR)
  • compatibilité de l'entrée numérique : Détecteurs de proximité PNP à 3 fils pour entrée TOR
  • impédance d'entrée : 12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR
  • Nombre de sorties : 6 relais
  • limites de la tension de sortie : 24...250 V CA (sortie relais)5...30 V CC (sortie relais)
  • description des contacts : "F" pour sortie relais
  • courant thermique de sortie : 5 A pour 2 sorties pour sortie relais8 A pour 4 sorties pour sortie relais
  • durée de vie électrique : AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1
  • pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)
  • taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais
  • durée de vie mécanique : 10000000 cycle pour sortie relais
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
  • temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigide
  • Couple de serrage : 0,5 N.m
  • Catégorie de surtension : III se conformer à EN/IEC 60664-1
  • Poids du produit : 0,22 kg

Opérateur économique responsable

  • Schneider -
  • 35 rue Joseph Monier
  • 92500 Rueil-Malmaison
Type de produit :
Extension d'entrées sorties TOR
Gamme :
Zelio Logic
Tension d'alimentation :
24Vcc
Nombre d'entrées / sorties :
14 E/S
Nombre d'entrées TOR :
8
Nombre d'entrées analogiques 0-10V :
0
Nombre de sorties à relais :
6
Nombre de sorties à transistor :
0
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
