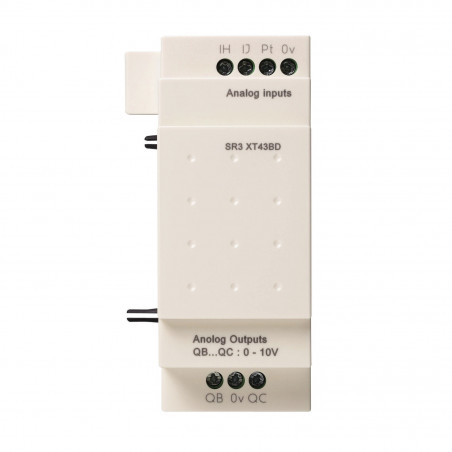

SR3XT43BD Schneider - Automate Zelio Logic - module d'extension E/S analogique - 4 E/S - 24Vcc
search
  • SR3XT43BD Schneider - Automate Zelio Logic - module d'extension E/S analogique - 4 E/S - 24Vcc
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

SR3XT43BD Schneider - Automate Zelio Logic - module d'extension E/S analogique - 4 E/S - 24Vcc

Schneider
98,11 € HT
Réf. fabricant : SR3XT43BD EAN-13 : 3389119203968 3389119203968 Réf. AE : SCHSR3XT43BD SCHSR3XT43BD

Module d'extension4 entrées sorties analogiques - Alimentation 24Vcc

Le module d'extension SR3XT43BD fabriqué par Schneider Electric permet d'augmenter le nombre d'entrées sorties analogiques et relais de votre automate Zelio logique.

Attention ce module d'entrées sorties n'est compatible qu'avec les contrôleurs Zelio Logic modulaires. Les modèles compacts ne peuvent pas recevoir d'extensions.

  • Nombre totale d'entrées sorties: 4
  • Nombre d'entrées: 2
  • Dont 0-10V: 2 maximum
  • Dont 0-20mA: 2 maximum
  • Dont sonde PT100: 1 maximum
  • Nombre de sortie 0-10V: 2
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Extension d'entrées sorties analogiques
Gamme :
Zelio Logic
Tension d'alimentation :
24Vcc
Nombre d'entrées / sorties :
4 E/S
prix TTC_MKP :
95,55
actif_MKP :
1
Coefficient_MKP :
1,05
Bestseller :
0
Merchant center :
F
Fiche technique :
https://www.se.com//fr/fr/product/download-pdf/SR3XT43BD
PriceObservatory :
1
Date disponibilité :
2025-03-11T00:00+0100
Actif AMA-LER-CDI :
1
Actif Manomano :
1
Actif Ebay :
1
Actif Castorama :
1
Total
98.11 € HT
117.73 € TTC

Caractéristiques principales de l'Extension d'entrées sorties analogiques Schneider de référence SR3XT43BD :

  • Gamme : Zelio Logic
  • Type de produit ou équipement : Module d'extension E/S analogique
  • Complémentaires Nombre d'entrées analogiques : 2
  • Type d'entrée analogique : Mode commun
  • Plage d'entrée analogique : 0...10 V0...20 mA-25...125 °C
  • type de sonde de température : Pt 100, à 3 fils se conformer à IEC 751
  • tension maximale admissible : 30 V pour circuit d'entrée analogique
  • courant permanent maximal [Imp] : 30 mA pour circuit d'entrée analogique
  • Résolution d'entrée analogique : 10 bits sur la plage d'entrée
  • impédance d'entrée : 18 kOhm, plage d'entrée: 0...10 V pour circuit d'entrée analogique247 Ohm, plage d'entrée: 0...20 mA pour circuit d'entrée analogique
  • Nombre de sorties analogiques : 2
  • plage de sortie analogique : 0...10 V
  • résolution de sortie analogique : 10 bits sur la plage de sortie
  • type de charge : Résistive charge pour sortie analogique
  • courant de charge maximum : 10 mA pour sortie analogique
  • protection court-circuit : Avec sortie analogique
  • valeur du bit de poids faible : 0,15 °C, - 25...125 °C pour circuit d'entrée analogique20 µA, 0...20 mA pour circuit d'entrée analogique9,8 mV, 0...10 V pour circuit d'entrée analogique9,8 mV, 0...10 V pour sortie analogique
  • temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogiqueTemps de cycle de relais intelligent pour sortie analogique
  • erreur de conversion : +/- 1 % de la valeur de l?échelle, plage d'entrée: 0...10 V (25 °C) pour sortie analogique+/- 1 % de la valeur de l?échelle, plage d'entrée: 0...10 V (55 °C) pour sortie analogique+/- 1 %, plage d'entrée: 0...10 V (25 °C) pour circuit d'entrée analogique+/- 1 %, plage d'entrée: 0...10 V (55 °C) pour circuit d'entrée analogique+/- 1 %, plage d'entrée: 0...20 mA (25 °C) pour circuit d'entrée analogique+/- 1 %, plage d'entrée: 0...20 mA (55 °C) pour circuit d'entrée analogique+/- 1,5 °C, plage d'entrée: - 25...125 °C (25 °C) pour circuit d'entrée analogique+/- 1,5 °C, plage d'entrée: - 25...125 °C (55 °C) pour circuit d'entrée analogique
  • précision de répétition : < +/- 0,3 °C, plage d'entrée: - 25...125 °C à 25 °C pour circuit d'entrée analogique<= +/- 1 %, plage d'entrée: 0...10 V à 25 °C pour circuit d'entrée analogique<= +/- 1 %, plage d'entrée: 0...10 V à 55 °C pour sortie analogique<= +/- 1 %, plage d'entrée: 0...20 mA à 25 °C pour circuit d'entrée analogique
  • portée de fonctionnement : 10 m avec câble blindé pour circuit d'entrée analogique10 m avec câble blindé pour sortie analogique
  • protection inversion de polarité : Circuit d'entrée analogique: avec
  • Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) semi-solideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) rigideBornes à vis, 2 x 0,25 à 2 x 1,5 mm² (AWG 23 à AWG 16) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout
  • Couple de serrage : 0,5 N.m
  • Poids du produit : 0,11 kg

Opérateur économique responsable

  • Schneider -
  • 35 rue Joseph Monier
  • 92500 Rueil-Malmaison
Type de produit :
Extension d'entrées sorties analogiques
Gamme :
Zelio Logic
Tension d'alimentation :
24Vcc
Nombre d'entrées / sorties :
4 E/S
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
