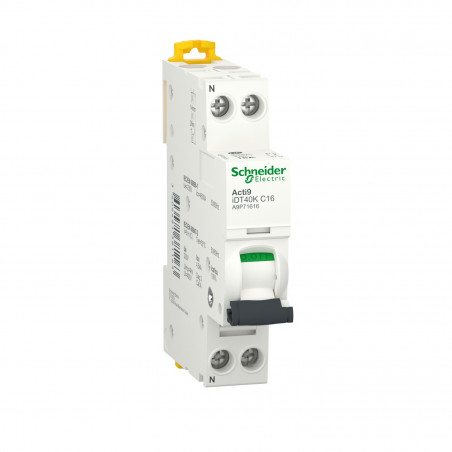

A9P71616 disjoncteur phase neutre - 1P+N - 16A - courbe C - À vis - Schneider Electric Acti9 iDT40K
Réf. fabricant : A9P71616
EAN-13 : 3606481381163
Réf. AE : SCHA9P71616
Disjoncteur 1P+N 16A courbe C - Schneider A9P71616
Ce disjoncteur phase neutre de Calibre 16A est équipé de bornes À vis.
Issu de la gamme Acti 9 iDT40K de chez Schneider, ce disjoncteur phase neutre assure un pouvoir de coupure de 4,5kA selon la norme NF EN60898-1 (habitation) et EN60947-2 (industriel et tertiaire). Pour une tension nominale 220V.
Le A9P71616 occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.
Ce disjoncteur dc est fabriqué en France par Schneider et bénéficie d'une certification NF.
Les points clés du disjoncteur A9P71616
- Disjoncteur phase neutre 1P+N
- certification NF
- courbe C
- Bornes À vis
- Fonctionne sur 220V phase neutre
- Courant assigné 16A
- Fabriqué en France
Caractéristiques principales du Disjoncteur phase neutre Schneider de référence A9P71616 :
- Gamme : Acti9
- Nom du produit : Acti9 iDT40K
- Type de produit ou équipement : Disjoncteur miniature
- Nom de l'appareil : IDT40K
- Application : Distribution
- Description des pôles : 1P + N
- Nombre de pôles protégés : 1
- Position du pôle neutre : Gauche
- In courant assigné d'emploi : 16 A
- Type de réseau : CA
- Type de déclencheur : Thermique-magnétique
- Courbe de déclenchement : C
- Pouvoir de coupure : 4500 A Icn at 230 V AC 50 Hz conforming to EN/IEC 60898-14,5 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
- Labels qualité : NF
- Complémentaires Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 230 V CA 50 Hz
- limite de déclenchement magnétique : 5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2
- [Ics] pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5 kA 100 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
- Classe de limitation : 3 se conformer à EN/CEI 60898-1
- [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Indication de tension : Indication ON/OFF
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Pas de 9 mm : 2
- Hauteur : 85 mm
- Largeur : 18 mm
- Profondeur : 74 mm
- Poids du produit : 115 g
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 20000 cycles
- Verrouillages optionnels : Dispositif de cadenassage
- connexion : À vis
- position de verrouillage : Vis
- Type de raccordement : Borne du type à cage haut ou bas1?10 mm² soupleBorne du type à cage haut ou bas1?16 mm² rigide
- Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- couple de serrage : 2 N.m top or bottom
- Protection différentielle : Bloc séparé
- Type de produit :
- Disjoncteur phase neutre
- Type de connexion :
- À vis
- Gamme :
- Acti9
- Famille :
- iDT40K
- Calibre :
- 16A
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 1P+N
- Pouvoir de coupure :
- 4,5kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
