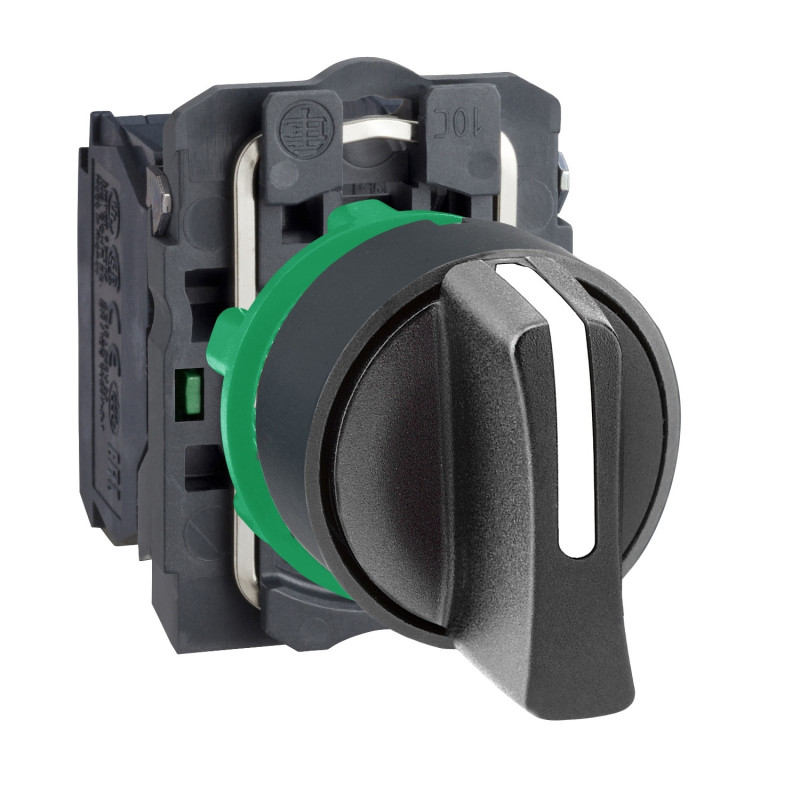

XB5AD41 Schneider - Harmony XB5 - bouton tournant à manette - 2 positions à rappel
7,93 € HT
Réf. fabricant : XB5AD41
EAN-13 : 3389118082809
Réf. AE : SCHXB5AD41
Bouton rotatif 2 positions à rappel étanche IP69
Bouton tournant complet en plastique certifié CE destiné à un usage industriel.
- Bouton complet monobloc.
- Diamètre du trou de perçage : 22mm
- Type de contact : 1NO (contact normalement ouvert)
- Bouton tournant à 2 positions à rappel
- Système de connexion à vis
- Température d'utilisation : -40°C à +70°C
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony XB5
Type de produit ou équipement
Commutateur
Nom de l'appareil
XB5
Matériau de la collerette
Plastique gris foncé
Type de tête
Standard
Diamètre de fixation
22 mm
Vente par quantité indivisible
1
Forme de la tête de l'unité de signalisation
Rond
Type d'unité de commande
Droite vers la gauche rappel à ressort
Profil de l'unité de commande
Noir manette standard
Positions de l'unité de commande
2 position 90°
Description des contacts
1 "F"
Fonctionnement des contacts
À action dépendante
Raccordement
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1
Complémentaires Hauteur
42 mm
Largeur
30 mm
Profondeur
70 mm
Description des bornes ISO n°1
(13-14)NO
Poids du produit
0,046 kg
Tenue au nettoyage haute pression
7000000 Pa à 55 °C, distance : 0,1 m
Utilisation des contacts
Contacts standards
Ouverture positive
Sans
Valeur du couple
0.14 N.m NO changing electrical state
Endurance mécanique
1000000 cycle
couple de serrage
0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis
Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
Matière des contacts
Alliage d'argent (Ag/Ni)
Protection contre les courts-circuits
10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ith] courant thermique conventionnel
10 A se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement
600 V (pollution degree 3) conforming to EN 60947-1
[Uimp] tension assignée de tenue aux chocs
6 kV EN 60947-1
[Ie] courant assigné d'emploi
3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
Durée de vie électrique
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique
? < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
Présentation du produit
Produit complet
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton tournant
- Type de bouton :
- Bouton tournant 2 positions à rappel
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Gamme :
- Harmony
- Famille :
- XB5
- Composition du mécanisme :
- Appareillage complet composable
- Température d'utilisation :
- -40°C à +70°C
- Trou de perçage :
- 22mm
- Pays de fabrication :
- France
- Étanchéité :
- IP69
- Matière :
- Plastique
- Garantie :
- 18 mois
