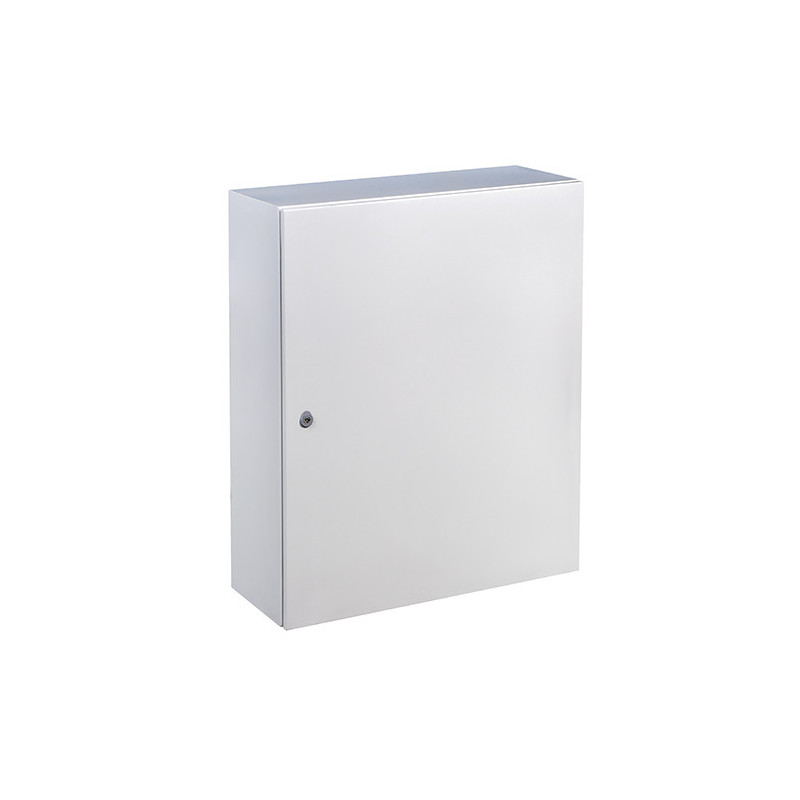

Armoire électrique en métal étanche IP66 - 1000x800x400 - plaque fournie - Argenta IDE

Description détaillée

Le GN1008040 d'IDE est un coffret Argenta à porte unique de 1000x800x400 mm, soit 950x750x379 mm utiles. Il est livré avec sa plaque de montage en tôle d'acier galvanisé de 2 mm, montée à l'intérieur. Pour les fonds réalisés sur mesure, la version sans plaque existe aussi.

Peints en polyester durcie gaufrée RAL 7035, le corps en 1,5 mm et la porte en 2 mm forment une enveloppe robuste. Un joint injecté de polyuréthane assure l'IP66, et l'enveloppe est classée IK10. La porte opaque, réversible, se ferme par une serrure à 3 points. Si vous hésitez encore sur le gabarit, la sélection d'armoires électriques vous aidera à comparer.

Les cas d'usage les plus courants

Ce grand volume est adapté à :

• une armoire de puissance avec transformateur et variateurs ;
• un tableau général pour un site industriel ;
• une armoire d'automatisme centralisant plusieurs lignes.

Il s'intègre à notre gamme d'armoires électriques étanches de grande capacité.

Caractéristiques principales

• Dimensions : 1000x800x400 mm
• Espace utile : 950x750x379 mm
• Protection : IP66 / IK10
• Épaisseurs : corps 1,5 mm, porte 2 mm
• Peinture : polyester gaufrée RAL 7035
• Porte : opaque, réversible, 3 charnières
• Plaque : acier galvanisé 2 mm, montée
• Référence : GN1008040, Argenta IDE

Montage et associations possibles

Au choix, l'armoire se fixe au mur (entraxe de 960x760 mm) ou se pose sur pied ou sur socle, avec les socles ZCLA108040 et ZCLA208040.

Le châssis CH1008040, vendu séparément, remplace la plaque pour offrir 6 rangées de 38 modules. Pour déterminer le nombre de modules à prévoir, notre article choisir son tableau propose une démarche claire.

Côté raccordement, une ouverture de 125x685 mm, obturée par une tôle de 2 mm, reçoit les presse-étoupes.

Spécifications constructeur

Selon la documentation d'IDE :

• Serrure : double panneton 5 mm, 1 serrure à 3 points
• Charnières : 3
• Joint : injecté de polyuréthane
• Poids : 57,9 kg
• Charges max. : 390 kg coffret, 350 kg plaque, 40 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A, directive 2014/35/EU ; NEMA 1, 12, 4
• Colis : coffret, plaque montée, sachet d'accessoires

En version moins profonde

Si votre matériel est moins épais, la même façade existe en 300 mm, avec plaque montée. L'armoire 1000x800x300 accepte également un châssis modulaire de 6 rangées.

Les arguments qui comptent

Grand volume, plaque montée, porte de 2 mm fermée en 3 points : le GN1008040 est pensé pour les installations lourdes qui demandent de la place et de la robustesse.

Les autres tailles figurent parmi nos armoires électriques industrielles.
