Comment choisir son tableau électrique ?

Le tableau électrique est le cœur de l’installation électrique d’un logement. Il permet de mettre en place et protéger les appareils qui vont assurer la distribution de l'électricité et la protection des circuits. Choisir le bon tableau ou coffret électrique pour sa maison ou son habitation est une étape fondamentale pour garantir la sécurité et le bon fonctionnement des équipements électriques. Dans cet article, nous aborderons les critères à prendre en compte pour bien choisir votre tableau électrique, ainsi que les différents types de tableaux électriques disponibles sur le marché.

Les critères à considérer pour le choix du tableau électrique

Avant de choisir un tableau électrique, il est important de prendre en compte plusieurs critères qui influencent la configuration de votre installation électrique :

• Le type de logement : selon que vous vivez dans une maison ou un appartement, la taille du tableau ou coffret et le nombre de circuits à gérer peuvent varier.
• Le nombre de modules et de rangées : un tableau électrique dispose d’un certain nombre de rangées. Chaque rangée permet d’intégrer un certain nombre de modules. Un module est égale à 18 mm, largeur standard d’un disjoncteur phase neutre. Il est essentiel de déterminer combien d’appareillages modulaires et de rangées vous devez installer pour composer le tableau ou le coffret en fonction de vos besoins.
• La norme électrique : en France, l’installation électrique doit respecter la norme NF C15-100. Cette norme définit notamment le nombre minimum de disjoncteurs et interrupteurs différentiels à prévoir selon la taille et les caractéristiques du logement. Il est également utile de vérifier la conformité de votre installation avec la norme en vigueur.
• Les équipements à protéger : les appareils de la maison, tels que l’éclairage, les prises, les équipements de communication ou encore les appareils électroménagers, doivent tous être protégés par des disjoncteurs adaptés dans le tableau ou coffret électrique.
• L’emplacement du tableau : le tableau doit être installé dans une Gaine Technique Logement (GTL) dédiée, facilement accessible et respectant les règles de sécurité électrique.
• Matière du tableau électrique : il existe plusieurs types de matières pour les tableaux électriques, chacun offrant des avantages spécifiques en termes de résistance, d'isolation et de durabilité.

Les types de tableaux électriques disponibles

Il existe plusieurs types de tableaux électriques adaptés à différents besoins :

• Tableau électrique pré-câblé : idéal pour une installation rapide, il est déjà équipé des disjoncteurs et interrupteurs différentiels nécessaires. Ce type de tableau ou coffret électrique est particulièrement recommandé pour les installations résidentielles simples, souvent référencées par les grandes marques comme Schneider et Legrand.

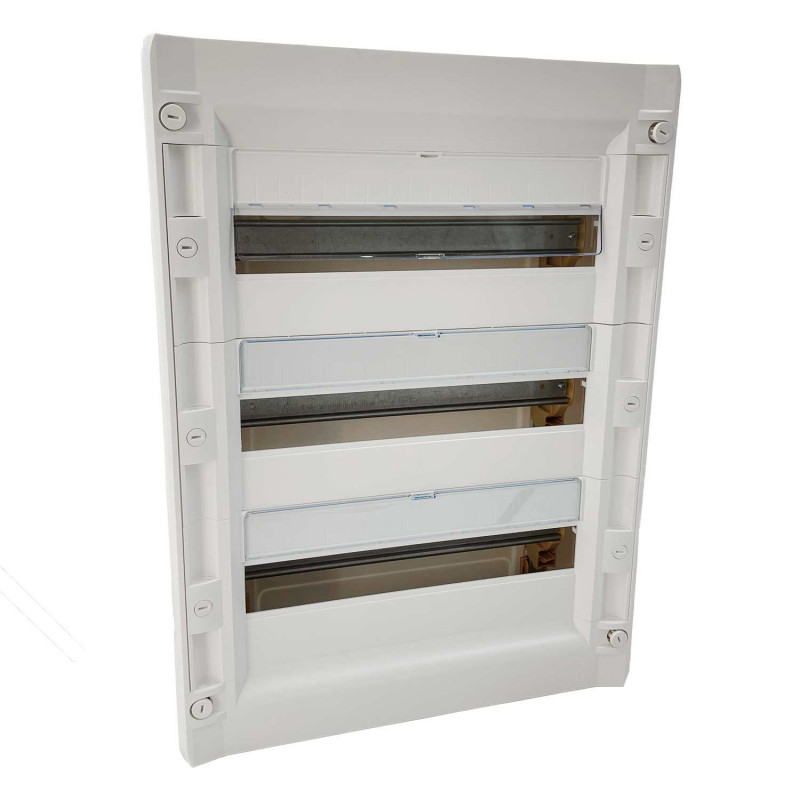

• Tableau électrique à composer : ce tableau ou coffret électrique est vendu vide et doit être complété avec des modules adaptés à votre installation. C’est une solution modulable pour ceux qui souhaitent une configuration plus personnalisée.

• Tableau de communication : ce tableau ou coffret est dédié à la gestion des réseaux de communication (internet, téléphone, télévision) au sein du logement. Un système connecteur électrique peut être ajouté pour centraliser ces différents flux. Un système connecteur électrique peut être ajouté pour centraliser ces différents flux.

Les grandes marques comme Legrand et Schneider proposent des modèles de tableaux ou coffrets électriques fiables et conformes aux normes en vigueur. Par exemple, Schneider propose les coffrets électriques resi9, conçus pour s'installer en habitation résidentielle. Pour faire un choix éclairé, n’hésitez pas à consulter l'avis des professionnels et des utilisateurs.

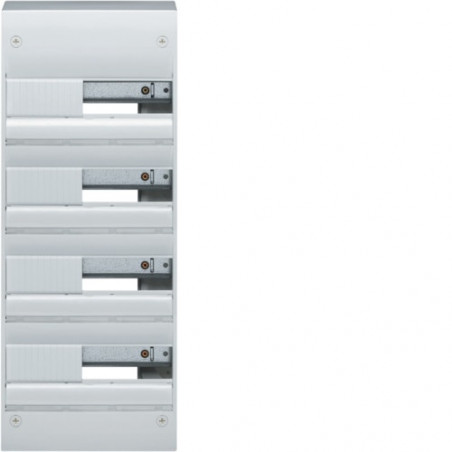

Nombre de rangées et répartition des circuits

Le tableau électrique doit être choisi en fonction du nombre de circuits et de rangées nécessaires. Un tableau ou coffret pour un logement standard contient en moyenne 2 à 4 rangées, mais pour des installations plus complexes ou pour des maisons équipées de nombreux appareils, il peut être nécessaire de choisir un tableau électrique avec plus de rangées.

Pour donner un ordre d'idée, voici un tableau pour savoir le nombre de rangée dont il faut disposer en fonction de la taille de son logement :

Chaque circuit doit être protégé par un disjoncteur adapté aux appareils en aval (éclairage, prises, chauffage). Le tableau électrique peut également être équipé d’un peigne de raccordement pour une répartition optimisée de l’électricité entre les disjoncteurs.

Matière du tableau électrique

Le choix de la matière se fait en fonction de vos besoins et de l’environnement dans lequel sera installé le tableau électrique :

Dans un logement d’habitation, vous retrouverez principalement des tableaux électriques en plastique, sauf si vous avez besoin d’un tableau avec une protection électromagnétique. Les tableaux électriques faits dans une autre matière se retrouvent principalement en industrie ou dans le tertiaire.

Les composants essentiels du tableau électrique

Le tableau électrique doit être composé des éléments suivants :

• Disjoncteur : il protège chaque circuit électrique contre les surcharges et les courts-circuits.
• Interrupteur différentiel : il coupe l'alimentation en cas de fuite de courant pour protéger les habitants du logement.
• Répartiteur : il assure la distribution de l’alimentation électrique entre les différents disjoncteurs et modules dans le tableau ou coffret électrique.
• Peigne de raccordement : il permet de connecter plusieurs disjoncteurs sur la même ligne d’alimentation pour simplifier le câblage.
• Prise modulaire : dispositif monté sur rail DIN qui permet de connecter des appareils directement au réseau électrique, offrant une solution pratique et sécurisée pour les installations électriques.

Le choix des accessoires pour compléter le tableau électrique

Outre les disjoncteurs et interrupteurs, d'autres composants comme les parafoudres et les modules LED de différentes réf peuvent être ajoutés pour améliorer la gestion et la sécurité de l'installation électrique :

• Parafoudre : recommandé dans les régions sujettes à des orages fréquents, il protège le réseau électrique des surtensions causées par la foudre.
• Contacteur jour/nuit : utilisé pour la gestion automatique des appareils à fort consommateur d’électricité, comme le chauffe-eau.
• Module LED de signalisation : utile pour indiquer l’état des circuits électriques ou pour détecter les anomalies dans l’installation.

Pour une installation électrique conforme et sécurisée, il est recommandé de faire appel à un électricien professionnel qui pourra installer un tableau ou coffret en respectant les normes électriques en vigueur et optimiser la répartition des circuits.
