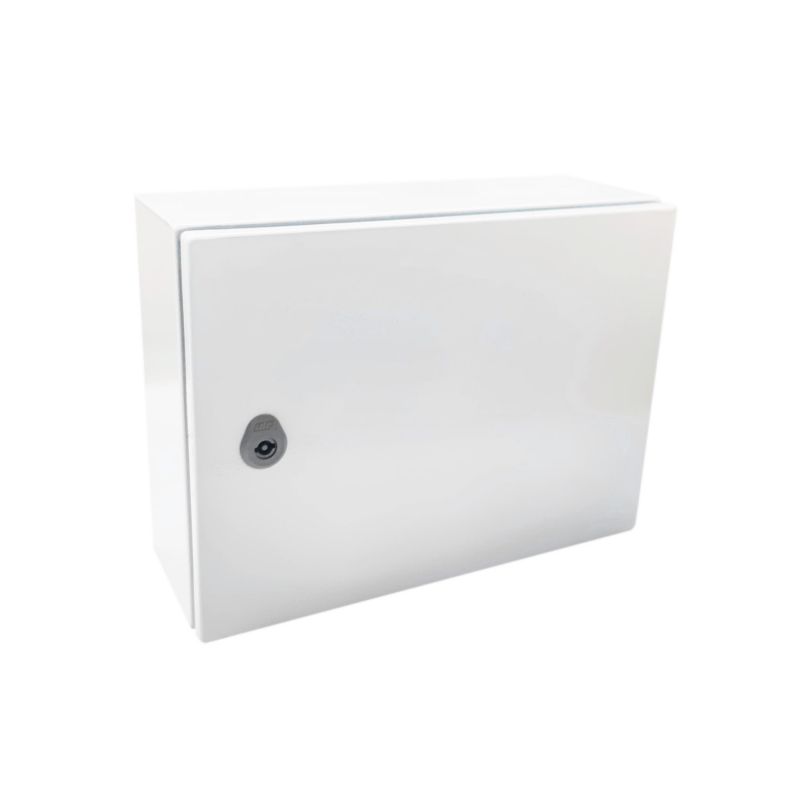

Armoire électrique en métal étanche IP66 - 300x400x200 - plaque fournie - Argenta IDE

Description détaillée

Cette armoire murale de 300x400x200 mm, référencée GN304020 par IDE, associe la largeur du format paysage à une profondeur de 200 mm. Son espace utile de 250x350x179 mm accepte des appareils épais répartis sur une longue rangée.

L'acier de 1,2 mm utilisé pour la caisse comme pour la porte reçoit une peinture polyester durcie gaufrée de teinte RAL 7035. Pour confronter ce choix du métal aux autres matériaux, reportez-vous à notre guide pour comparer les types d'armoires.

Les cas d'usage les plus courants

Son volume large et profond sert typiquement à :

• une armoire de commande de machine avec variateur et relais
• un tableau secondaire regroupant plusieurs départs protégés
• un coffret d'automatisme pour un bâtiment agricole

Ces applications sont aussi celles des armoires électriques industrielles de plus grande hauteur, lorsque l'appareillage s'étoffe.

Caractéristiques principales

• Dimensions extérieures : 300x400x200 mm
• IP : IP66
• IK : IK08
• Tôle : acier 1,2 mm
• Finition : RAL 7035

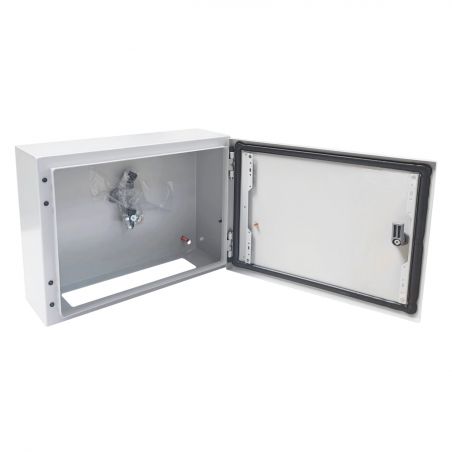

• Porte : opaque, réversible, 2 charnières
• Plaque : lisse, acier galvanisé 2 mm, fournie
• Référence : GN304020
• Marque : IDE (Argenta)

Montage et associations possibles

Au mur, l'entraxe de fixation est de 260x360 mm ; l'armoire peut également être montée sur pied ou sur poteau. La plaque lisse, livrée non montée à l'intérieur de l'emballage, supporte 150 kg et le coffret 175 kg.

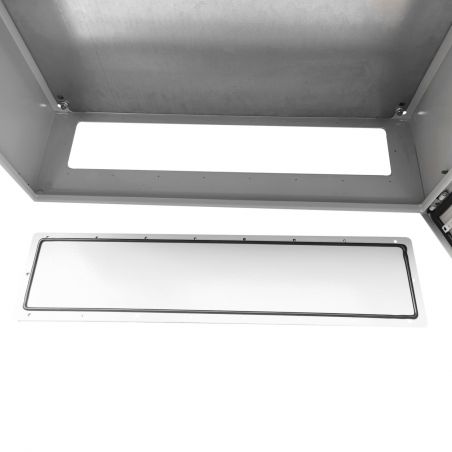

L'entrée de câbles mesure 125x285 mm en tôle de 2 mm, de quoi regrouper de nombreuses arrivées. Si le suivi visuel des appareils compte, l'armoire à porte transparente reprend exactement ces 300x400x200 mm.

Spécifications constructeur

Valeurs techniques de la GN304020 :

• Espace utile (HxLxP) : 250x350x179 mm
• Épaisseurs : 1,2 mm corps et porte, 2 mm entrée
• Serrure : double panneton 5 mm, 1 serrure à 1 point

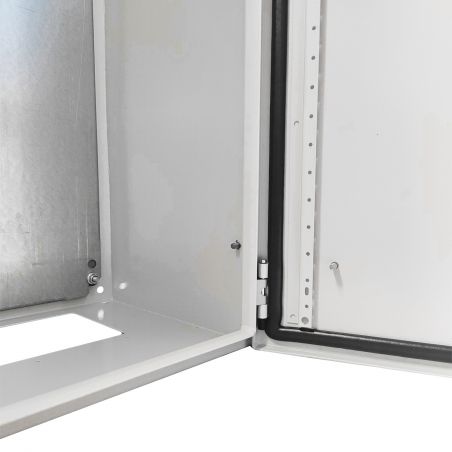

• Charnières : 2
• Joint : polyuréthane injecté
• Poids : 8,2 kg
• Charges max. : coffret 175 kg, plaque 150 kg, porte 25 kg
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : directive 2014/35/EU, IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Contenu : coffret, plaque non montée et sachet d'accessoires

La même largeur, moins de profondeur

Pour limiter la saillie au mur, la version moins profonde, en 150 mm, conserve la façade de 300x400 mm et la plaque fournie, avec un espace utile ramené à 129 mm.

Les arguments qui comptent

La GN304020 est pensée pour les appareillages denses qui demandent à la fois de la largeur et de la profondeur. Plaque lisse, IP66 et large entrée de câbles en font une enveloppe complète.

Pour élargir votre comparaison, notre offre d'armoires électriques présente d'autres dimensions et matières.
