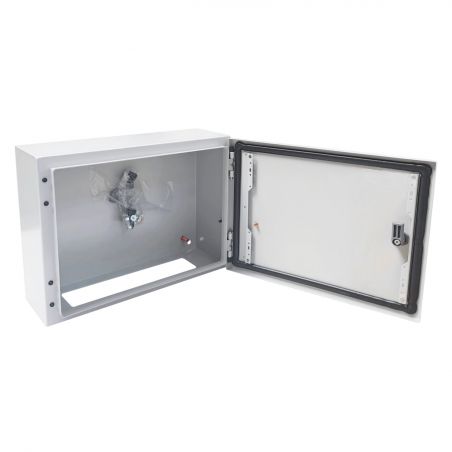

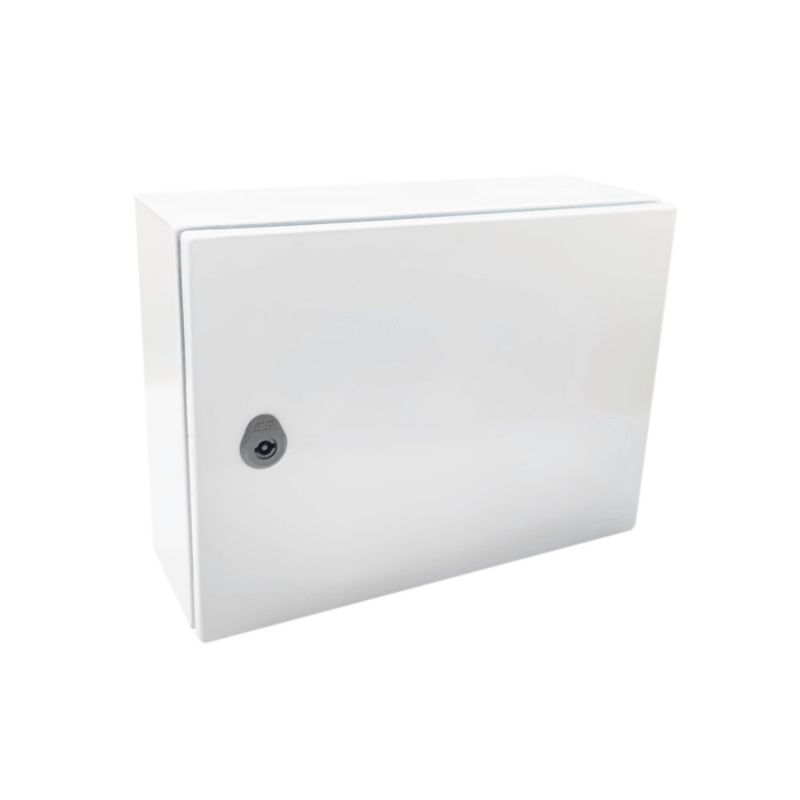

Armoire électrique en métal étanche IP66 - 300x400x150 - plaque fournie - Argenta IDE

Description détaillée

Le coffret GN304015 de la gamme Argenta mesure 300x400x150 mm. Son orientation horizontale convient aux montages où l'on aligne disjoncteurs, relais et borniers sur une même bande, et aux emplacements plus larges que hauts, par exemple au-dessus d'un plan de travail.

Le corps et la porte en acier de 1,2 mm sont peints en RAL 7035 (polyester durci gaufré). Si la hauteur de 300 mm vous convient mais que les appareils sont épais, le modèle 300x400x200 avec plaque offre 50 mm de profondeur supplémentaire.

Les cas d'usage les plus courants

Parmi les emplois fréquents de ce format large :

• coffret de commande placé au-dessus d'un poste de travail
• répartition de plusieurs départs dans un local technique
• armoire d'automatisme pour une petite ligne de convoyage

Dans les ateliers où les chocs sont possibles, l'article dédié à l'indice IK des enveloppes permet de situer le niveau IK08 de ce coffret.

Caractéristiques principales

• Format HxLxP : 300x400x150 mm
• Protection : IP66
• Résistance aux chocs : IK08
• Matière : acier 1,2 mm
• Coloris : RAL 7035
• Porte : simple, opaque, réversible
• Plaque : acier galvanisé 2 mm, fournie
• Référence fabricant : GN304015
• Gamme : Argenta, marque IDE

Montage et associations possibles

La pose murale s'appuie sur un entraxe de 260x360 mm ; les montages sur pied et sur poteau sont également prévus. La plaque galvanisée est livrée à part dans le colis, non montée.

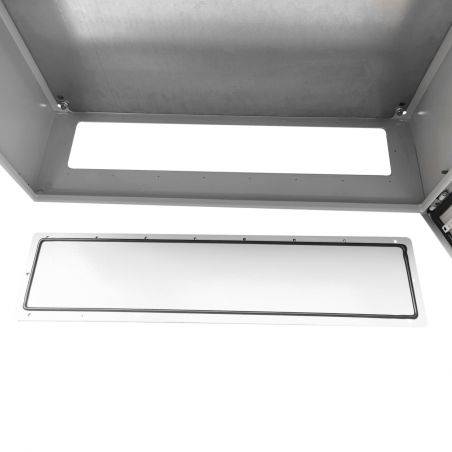

L'entrée de câbles de 65x285 mm, en tôle de 2 mm, profite de la largeur du coffret pour répartir les arrivées. Cet équipement complète les armoires électriques du catalogue dans les formats paysage.

Spécifications constructeur

La GN304015 se définit par les valeurs constructeur suivantes :

• Espace utile : 250x350x129 mm
• Épaisseurs : corps 1,2 mm, porte 1,2 mm, entrée 2 mm
• Serrure : double panneton 5 mm, 1 point

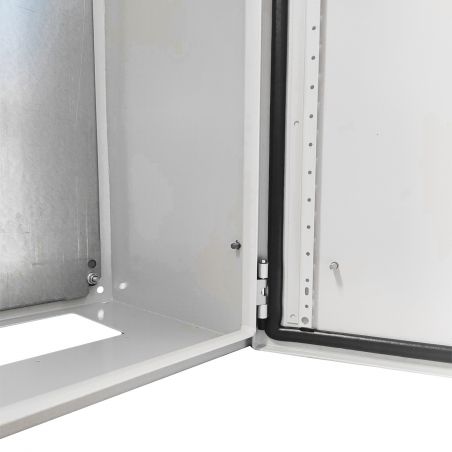

• Charnières : 2
• Joint : polyuréthane injecté
• Finition : peinture polyester durcie gaufrée
• Poids : 7,3 kg
• Charges max. : 175 kg coffret, 150 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Contenu : coffret, plaque, sachet d'accessoires

Autres déclinaisons en 400 mm de large

Pour surveiller l'appareillage sans ouvrir, la largeur de 400 mm existe avec façade transparente. L'armoire transparente 300x400x200 ajoute au passage 50 mm de profondeur.

Les arguments qui comptent

Largeur généreuse, plaque de 2 mm fournie, charges admissibles élevées : la GN304015 accueille un appareillage plus fourni que les coffrets carrés, sans gagner en hauteur.

Elle reste légère à 7,3 kg et s'installe facilement. D'autres volumes figurent parmi nos armoires pour l'industrie.
