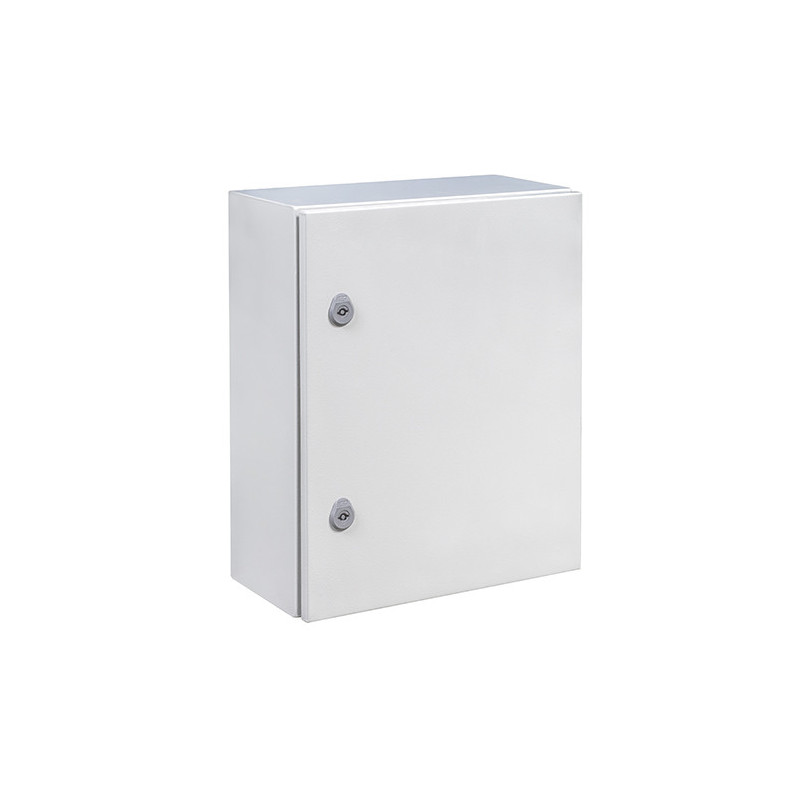

Armoire électrique en métal étanche IP66 - 500x300x150 - sans plaque - Argenta IDE

Description détaillée

Le coffret GN503015SP d'IDE mesure 500x300x150 mm et se distingue par sa hauteur, qui laisse 450 mm utiles pour superposer plusieurs niveaux d'appareillage. Livré sans plaque de montage, il ne contient que la caisse et son sachet d'accessoires. Pour une version prête à câbler, le même format avec plaque intègre une tôle galvanisée de 2 mm.

L'enveloppe, en acier de 1,2 mm peint en RAL 7035, est classée IP66 et IK10. Sa porte opaque réversible, portée par deux charnières, se verrouille en deux points grâce à deux serrures à double panneton de 5 mm.

Les cas d'usage les plus courants

Ce format élancé est apprécié pour :

• une commande de machine organisée en plusieurs étages
• un coffret de raccordement vertical le long d'une gaine technique
• un petit automatisme dans un local technique étroit

D'autres enveloppes de hauteurs variées sont réunies dans notre sélection d'armoires électriques murales.

Caractéristiques principales

• Dimensions (HxLxP) : 500x300x150 mm
• Indice IP : IP66
• Indice IK : IK10
• Acier : 1,2 mm
• Couleur : RAL 7035
• Porte : opaque, réversible
• Fermeture : 2 serrures à double panneton
• Plaque : non fournie
• Référence : GN503015SP (IDE, Argenta)

Montage et associations possibles

L'entraxe de fixation murale est de 460x260 mm, et le coffret peut également être posé sur pied ou sur poteau. Le support que vous installerez pourra recevoir jusqu'à 200 kg, valeur indiquée pour la plaque.

L'entrée de câbles, de 65x185 mm, est réalisée en tôle de 2 mm. Pour vérifier que l'acier convient à votre environnement plutôt que le polyester ou l'inox, reportez-vous à notre guide pour trouver l'armoire électrique adaptée.

Spécifications constructeur

Données techniques relevées sur la GN503015SP :

• Espace utile : 450x250x129 mm
• Épaisseurs : corps 1,2 mm, porte 1,2 mm, entrée 2 mm
• Serrures : double panneton 5 mm, 2 serrures à 1 point
• Charnières : 2
• Joint : polyuréthane injecté
• Finition : peinture polyester durcie gaufrée
• Poids : 6,9 kg
• Charges max. : 225 kg coffret, 200 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A, directive 2014/35/EU ; NEMA 1, 12, 4
• Colis : coffret et sachet d'accessoires

La hauteur de 500 mm en plus profond

Si vos appareils dépassent 129 mm de profondeur, le coffret 500x300x200 porte l'espace utile à 179 mm en gardant cette façade haute.

Les arguments qui comptent

Hauteur utile de 450 mm, double fermeture et IK10 : la GN503015SP offre une enveloppe robuste et bien proportionnée pour un équipement monté sur votre propre support.

Sa légèreté, 6,9 kg, simplifie la pose. Pour d'autres dimensions, consultez nos armoires électriques industrielles.
