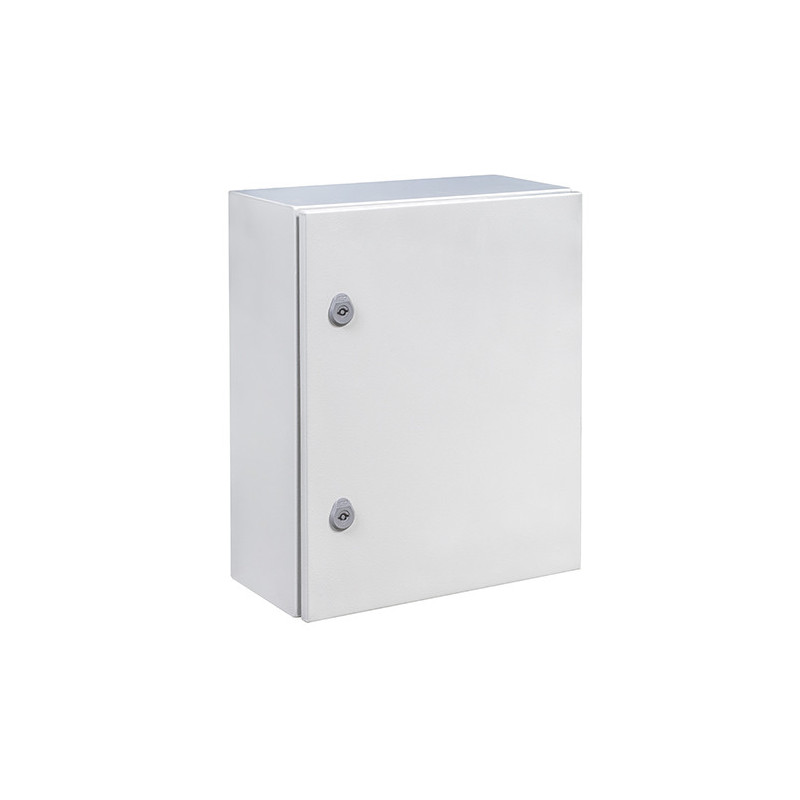

Armoire électrique en métal étanche IP66 - 500x300x200 - plaque fournie - Argenta IDE

Description détaillée

Référencée GN503020, cette armoire murale d'IDE mesure 500x300x200 mm. Elle associe la hauteur des formats de 500 mm à une profondeur de 200 mm, ce qui laisse 179 mm disponibles derrière la porte pour des appareils volumineux.

Son enveloppe en acier de 1,2 mm, peinte en RAL 7035 par une finition polyester durcie gaufrée, est rendue étanche par un joint de polyuréthane injecté. L'indice obtenu, IP66, est expliqué en détail dans notre article pour savoir lire un indice IP.

Les cas d'usage les plus courants

Cette armoire se prête notamment aux usages suivants :

• armoire de commande d'un équipement de production
• coffret d'automatisme avec alimentation et modules d'entrées-sorties
• distribution secondaire d'un local technique

Si 129 mm de profondeur utile suffisent, l'armoire 500x300x150 avec plaque réduit la saillie de 50 mm.

Caractéristiques principales

• Dimensions HxLxP : 500x300x200 mm
• Protection : IP66
• Tenue aux chocs : IK10
• Tôle : acier 1,2 mm
• Couleur : RAL 7035
• Porte : opaque, réversible
• Fermeture : 2 fermetures à 1 point
• Plaque : acier galvanisé 2 mm, fournie non montée
• Référence : GN503020 (IDE, Argenta)

Montage et associations possibles

L'armoire se fixe au mur selon un entraxe de 460x260 mm, ou se monte sur pied ou sur poteau. Sa plaque de 2 mm, fournie non montée, supporte 200 kg ; le coffret complet accepte 225 kg.

Une ouverture de 125x215 mm est réservée à l'arrivée des câbles. La porte opaque, réversible, se verrouille par deux fermetures à un point. Cette référence appartient à nos armoires électriques industrielles hautes.

Spécifications constructeur

Caractéristiques constructeur de la GN503020 :

• Espace utile : 450x250x179 mm
• Épaisseurs : corps 1,2 mm, porte 1,2 mm, entrée 2 mm
• Serrures : double panneton 5 mm, 2 fermetures à 1 point
• Charnières : 2
• Joint : polyuréthane injecté
• Finition : peinture polyester durcie gaufrée
• Poids : 9,7 kg
• Charges max. : 225 kg coffret, 200 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : UNE-EN 62208, UNE-EN 61439-1, UL508A, directive 2014/35/EU ; NEMA 1, 12, 4
• Contenu : armoire, plaque et accessoires

La famille 500x300

Cette hauteur existe aussi en 150 mm de profondeur sans plaque. Le coffret 500x300x150 sans plaque s'adresse à ceux qui ont déjà leur propre support.

Les arguments qui comptent

La GN503020 est taillée pour les équipements étagés et profonds : 450 mm de hauteur et 179 mm de profondeur utiles. IK10, double fermeture et plaque fournie renforcent son intérêt.

Elle pèse 9,7 kg. Pour comparer avec d'autres enveloppes, parcourez nos différentes armoires électriques.
