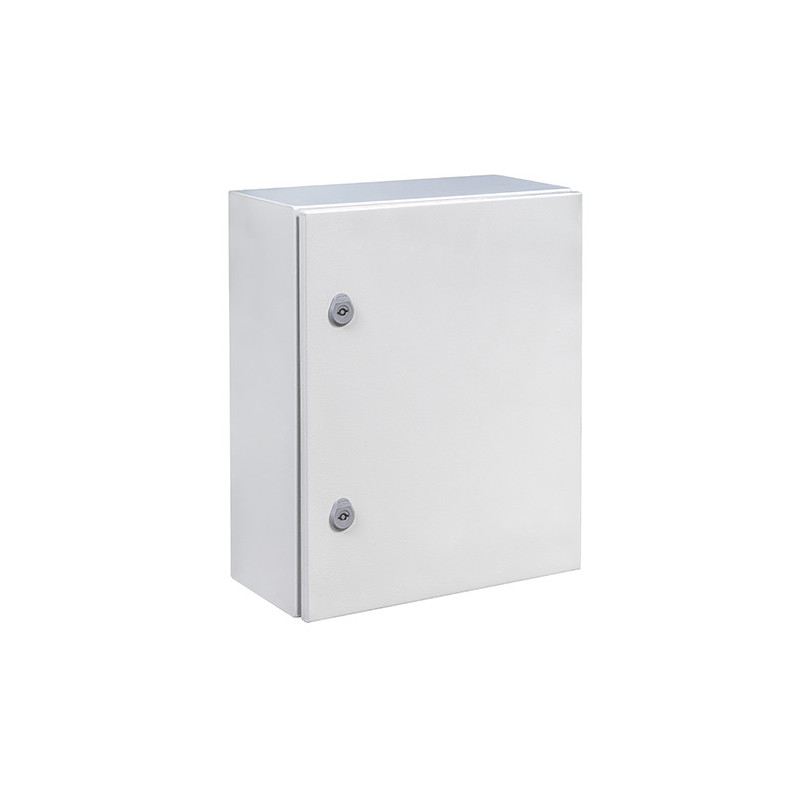

Armoire électrique en métal étanche IP66 - 500x400x200 - plaque fournie - Argenta IDE

Description détaillée

Format mural polyvalent, le 500 x 400 x 200 mm offre un volume intérieur de 450 x 350 x 179 mm. La référence GN504020 appartient à la gamme Argenta d'IDE et s'intègre à notre offre d'armoires électriques pour les installations professionnelles comme domestiques.

Sa carrosserie métallique en 1,2 mm reçoit une peinture polyester durcie au grain gaufré. Le joint polyuréthane injecté verrouille l'étanchéité au niveau IP66, et la structure encaisse des impacts jusqu'au niveau IK10. Ce format complète la gamme d'armoires industrielles du site.

Les cas d'usage les plus courants

On rencontre généralement ce format dans trois types de projets :

• armoire de commande d'une petite machine ou d'un convoyeur
• coffret d'automatisme regroupant automate, alimentation et relais
• distribution secondaire d'un bâtiment agricole

Dans chacun de ces cas, la porte pleine réversible s'adapte au sens de passage de l'opérateur.

Caractéristiques principales

• Format extérieur : 500 x 400 x 200 mm
• Espace utile : 450 x 350 x 179 mm
• Protection : IP66 et IK10
• Équivalences NEMA : 1, 12, 4
• Épaisseur de tôle : 1,2 mm pour le corps, 1,2 mm pour la porte
• Coloris : RAL 7035, aspect gaufré
• Porte : opaque, deux charnières
• Plaque : fournie, tôle galvanisée 2 mm
• Fabricant : IDE, gamme Argenta, réf. GN504020

Montage et associations possibles

Le coffret se fixe au mur (entraxe de 460 x 360 mm), sur pied ou sur poteau. La plaque livrée à part se câble à plat puis se monte à l'intérieur ; elle accepte jusqu'à 200 kg d'appareillage.

Côté câblage, l'entrée mesure 125 x 285 mm et se ferme par une plaque de 2 mm à percer selon vos presse-étoupes. Pour du modulaire, le châssis CH50401520, vendu séparément, dispose 3 rangées de 16 modules.

Le niveau IK10 mérite d'être compris avant de choisir l'emplacement : notre article pour comprendre l'indice IK détaille ce que cette valeur garantit.

Spécifications constructeur

Voici les données techniques relevées pour la GN504020 :

• Masse : 12,1 kg
• Coffret : 225 kg de charge admissible
• Porte : 25 kg de charge admissible
• Verrouillage : double panneton 5 mm, 2 points de fermeture indépendants
• Températures d'emploi : -25 °C / +60 °C
• Tension d'emploi jusqu'à 1000 V CA ou 1500 V CC
• Normes : IEC 62208 et IEC 61439-1, UL508A, directive 2014/35/EU
• Emballage individuel avec coffret, plaque et sachet d'accessoires

Autres profondeurs et variantes

Le même format existe en version plus plate : le modèle de 150 mm convient lorsque l'appareillage est peu épais. À l'inverse, une porte transparente sur 250 mm de profondeur reste disponible dans la même famille pour les tableaux à surveiller.

Les arguments qui comptent

La GN504020 réunit un format passe-partout, une plaque fournie et une double fermeture. Vous la trouverez aussi parmi nos armoires industrielles étanches, destinées aux environnements exigeants. Elle trouve sa place dans la plupart des projets de petite automatisation.

Si un modèle transparent vous tente, comparez avec l'armoire 500x400x250 transparente avant de trancher.
