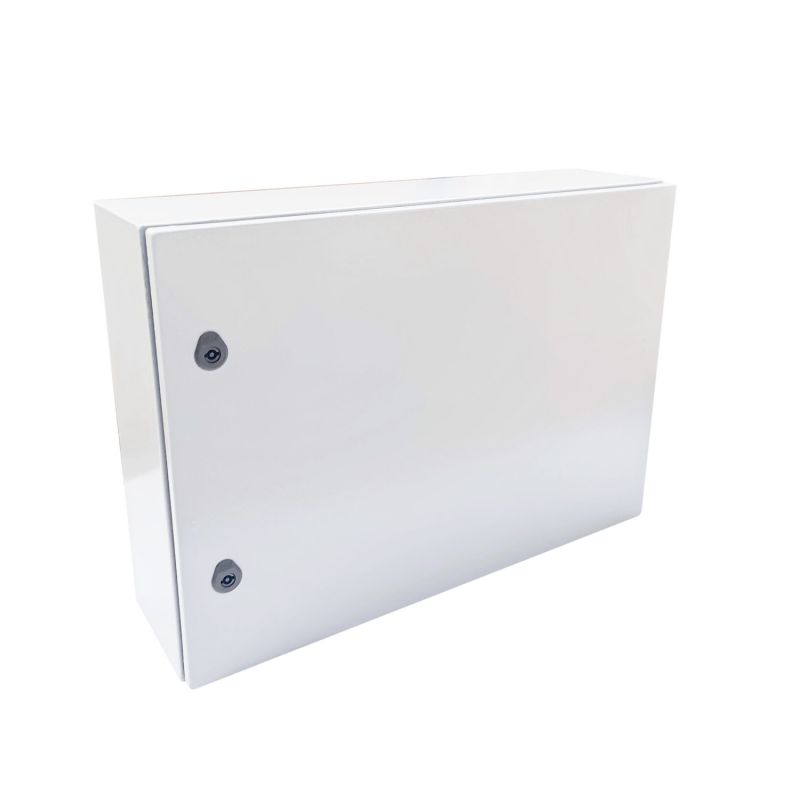

Armoire électrique en métal étanche IP66 - 500x700x200 - plaque fournie - Argenta IDE

Description détaillée

La GN507020 inverse la logique habituelle : plus large que haute, elle mesure 500 mm de haut pour 700 mm de large et 200 mm de profondeur. Ce gabarit se glisse sous un plafond bas ou au-dessus d'un plan de travail tout en offrant une large surface de câblage.

La carrosserie métallique passe ici à 1,5 mm d'épaisseur, pour le corps comme pour la porte. Peinture polyester durcie gaufrée RAL 7035, joint polyuréthane injecté, IP66 et IK10 : pour savoir ce que recouvre ce dernier classement, consultez notre article pour comprendre l'indice IK.

Les cas d'usage les plus courants

Ce format horizontal répond surtout à ces situations :

• tableau de distribution avec de nombreux départs sur une seule rangée
• coffret de commande installé au-dessus d'une ligne de production
• armoire de répartition dans un local technique bas de plafond

Si la largeur prime moins que la hauteur, l'armoire 400x600x200 constitue un autre format horizontal, un peu plus compact.

Caractéristiques principales

• H x L x P : 500 x 700 x 200 mm
• Espace de travail intérieur : 450 x 650 x 179 mm
• Protection contre l'eau et les poussières : IP66 (NEMA 1, 12, 4)
• IK : 10
• Épaisseur de tôle : 1,5 mm (corps et porte)
• Couleur et finition : RAL 7035, polyester gaufré

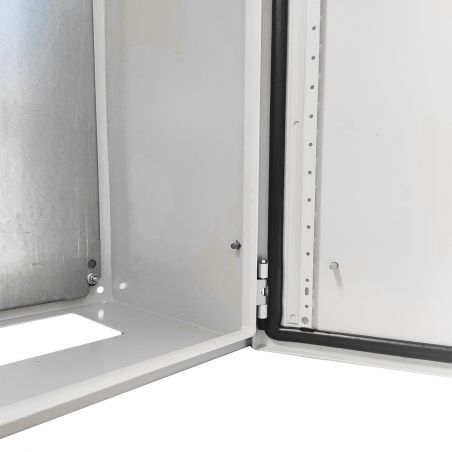

• Porte opaque : réversible, sur 2 charnières
• Plaque : lisse, acier galvanisé 2 mm, fournie
• Marque et référence : IDE Argenta, GN507020

Montage et associations possibles

Deux poses sont proposées : au mur, avec un entraxe de fixation de 460 x 660 mm, ou sur pied. La plaque de montage, non montée dans l'emballage, se câble à plat avant d'être fixée.

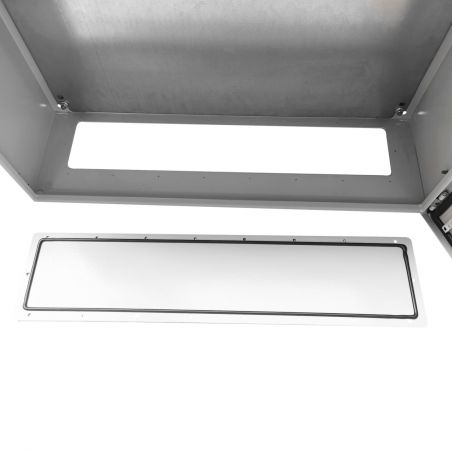

La plaque d'entrée de câbles, épaisse de 2 mm, se perce selon vos presse-étoupes. Ce coffret fait partie des armoires électriques industrielles en métal que nous proposons en plusieurs largeurs.

Spécifications constructeur

Selon les données constructeur, la GN507020 présente :

• Un poids de 22 kg
• Une charge admissible de 225 kg pour le coffret, 200 kg pour la plaque et 25 kg pour la porte
• Deux serrures indépendantes à 1 point, avec double panneton de 5 mm
• Une plage de -25 °C à +60 °C
• Une tension maximale de 1000 V CA / 1500 V CC
• La conformité à la directive 2014/35/EU, aux normes IEC 62208 et IEC 61439-1, et la certification UL508A
• Un emballage individuel avec coffret, plaque et sachet d'accessoires

Comparer avec les formats voisins

Vous hésitez entre largeur et format carré ? Le 500x500x200 à porte pleine garde la même hauteur et la même profondeur pour une façade moins large.

Les arguments qui comptent

Tôle de 1,5 mm, largeur utile de 650 mm et plaque incluse : la GN507020 se distingue lorsque l'espace en hauteur est compté. Pour la situer parmi d'autres enveloppes, parcourez l'ensemble de nos armoires électriques.
