Armoire électrique en métal étanche IP66 - 600x800x300 - plaque fournie - Argenta IDE

Description détaillée

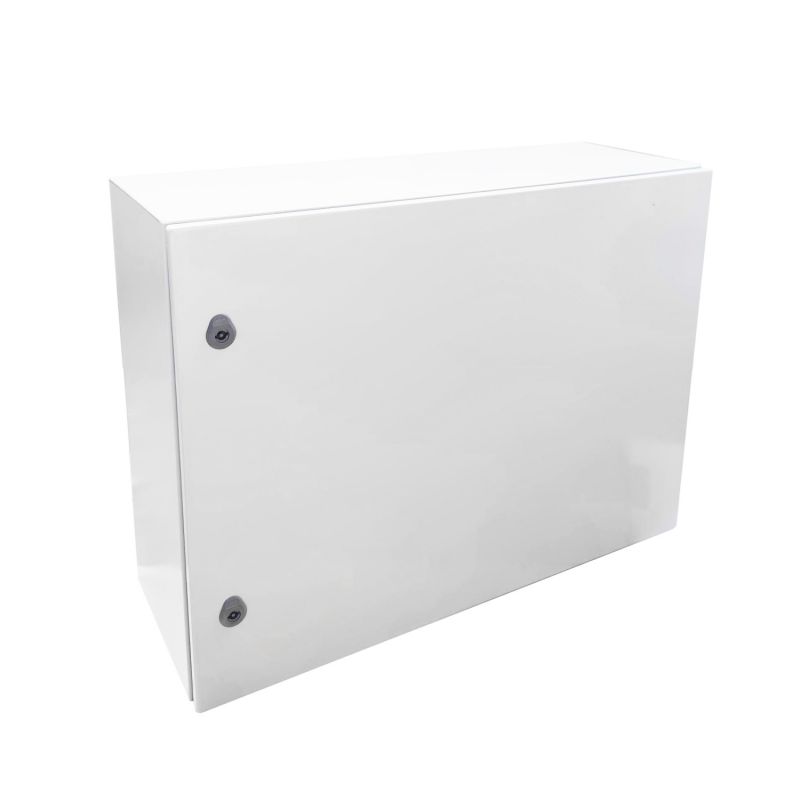

Le coffret GN608030 adopte un format paysage : Ses cotes : 600 mm de haut, 800 mm de large, 300 mm de profondeur. Cette proportion permet de répartir les appareils sur une plaque large tout en gardant une façade basse, pratique sous un plafond bas ou au-dessus d'un plan de travail. L'espace utile atteint 550x750x279 mm. D'autres dimensions sont disponibles parmi nos armoires électriques industrielles murales et au sol.

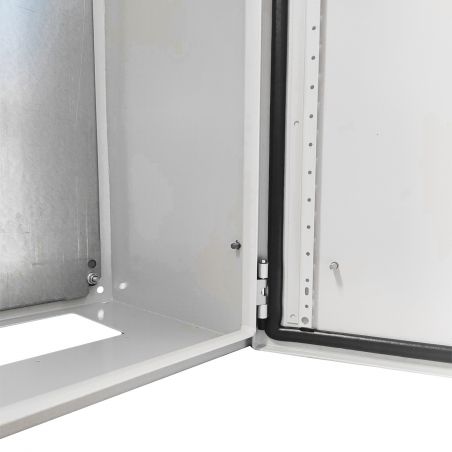

Porte opaque réversible, corps et porte en tôle de 1,5 mm, peinture polyester gaufrée RAL 7035, joint polyuréthane injecté : la construction reste celle de la gamme Argenta d'IDE, avec un IP66 et un IK10. La plaque de montage, une tôle d'acier galvanisé de 2 mm, est comprise dans l'emballage.

Les cas d'usage les plus courants

Ce format étiré en largeur rend service dans plusieurs configurations :

• coffret de distribution pour un atelier où les appareils sont nombreux ;
• armoire de commande installée au-dessus d'un poste de machine ;
• enveloppe technique dans un local de pompage ou de chaufferie.

Pour ce type d'implantation, nos armoires industrielles étanches proposent d'autres proportions si la hauteur n'est pas un facteur limitant.

Caractéristiques principales

• Hauteur x largeur x profondeur : 600x800x300 mm
• Espace disponible : 550x750x279 mm
• Indices : IP66, IK10
• Construction : tôle de 1,5 mm, peinture polyester durcie gaufrée
• Couleur : gris RAL 7035
• Porte : opaque, réversible
• Plaque de montage : acier galvanisé 2 mm, incluse
• Marque et référence : Argenta IDE, GN608030

Montage et associations possibles

La fixation au mur se fait selon un entraxe de 560x760 mm. Le coffret accepte également un montage sur pied ou sur socle ; les références ZCLA108030 et ZCLA208030 sont indiquées pour ce format.

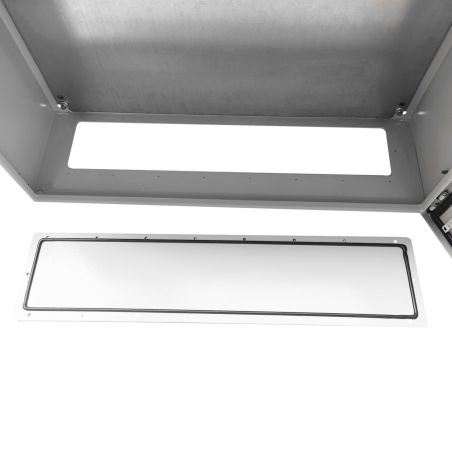

L'entrée de câbles, de 125x685 mm, est fermée par une tôle de 2 mm. Dans un local froid ou humide, l'ajout d'un chauffage d'armoire limite la condensation : notre article sur l'installation d'une résistance chauffante explique comment procéder.

Spécifications constructeur

La documentation constructeur fournit pour cette référence les données ci-dessous :

• Fermeture : double panneton 5 mm, 2 serrures à 1 point
• Charnières : 2
• Joint : polyuréthane injecté
• Poids : 32,7 kg
• Charges : 275 kg pour l'enveloppe, 250 kg sur la plaque, 25 kg sur la porte
• Températures admises : -25 °C / +60 °C
• Tension maximale : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A, NEMA 1, 12, 4
• Emballage : coffret, plaque et sachet d'accessoires

D'autres dimensions à considérer

La même largeur de 800 mm se décline avec une façade transparente : l'armoire 600x800x300 à porte transparente permet de lire les afficheurs porte fermée. Quand la largeur de mur disponible se réduit, un format carré de 600 mm reste une option cohérente. Dans ce cas, le coffret 600x600x300 conserve la même profondeur.

Les arguments qui comptent

Une façade basse, une plaque large incluse et une grande ouverture pour les câbles font de ce GN608030 un choix logique quand la hauteur manque mais que le nombre d'appareils est élevé. Tout le catalogue d'armoires électriques reste consultable pour affiner votre sélection.
