Dans les environnements exposés à de faibles températures, vos installations électriques sont parfois mises à rude épreuve. Pour optimiser les performances et allonger la durée de vie de vos appareillages, optez pour un système de protection tel qu’une résistance chauffante. D’autres installations permettent, au contraire, de refroidir vos armoires grâce à des climatiseurs d’armoires électriques suivant l’environnement dans lequel a été faite l’installation.

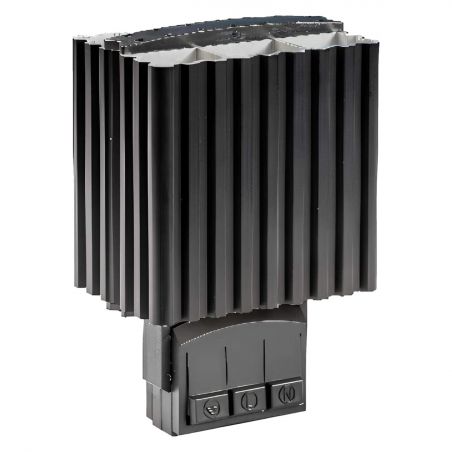

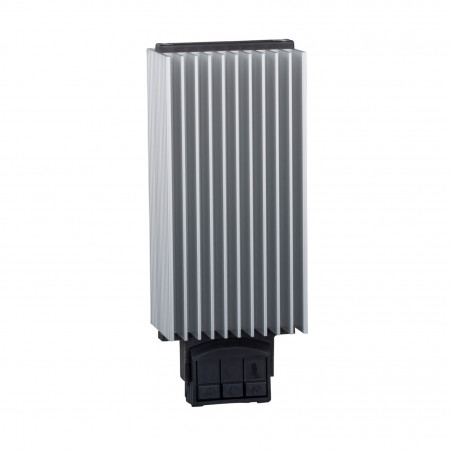

Une résistance chauffante d’armoire électrique est un système permettant de réguler la température ainsi que l'humidité à l'intérieur de votre coffret. C’est un système de chauffage rapide et homogène permettant de garantir un fonctionnement optimal de votre installation et d’allonger la durée de vie des composants à l’intérieur. Une résistance permet aussi d’éviter l'apparition et la formation de gel et de condensation lorsque l’environnement soumet l’armoire électrique à des températures très basses. La résistance chauffante empêche également l'apparition de corrosion pouvant entraîner des courts-circuits, des pannes de courant, l’oxydation des contacts et donc l’endommagement de tous les composants présents dans l’armoire électrique.

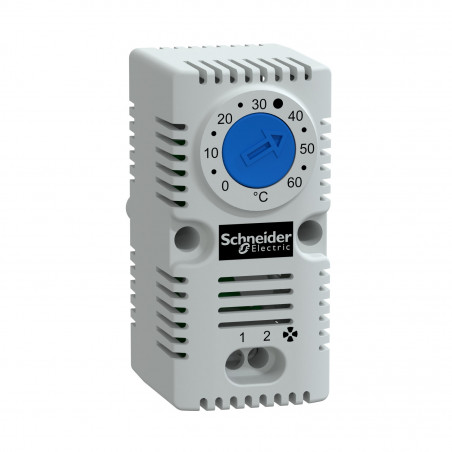

Retrouvez notre sélection sur la boutique :
Montage d’une résistance chauffante pour armoire électrique
La fixation de la résistance :
C’est un appareillage qui s’installe à la verticale. La borne de raccordement ou le ventilateur doit être dirigé vers le bas. Pour assurer une convection optimale, un espacement avec les autres composants est requis. Également, pour les appareils équipés d’un ventilateur, un espacement de sécurité d’au moins 300 mm au niveau de la sortie d’air doit être fait. Ainsi, la température ambiante à l’entrée d’air n’ira pas au-delà de 65°C.
Il est possible de fixer la résistance de deux façons :
- Par encliquetage sur un rail porteur de 35 mm
- Par vis sur la plaque de montage
La résistance chauffante ainsi que les câbles de raccordement doivent être solidement fixés. Le câblage ne doit pas être en contact avec le corps du radiateur et ne doit pas passer directement devant la sortie de l’air chaud. Vous ne devez pas fixer ce système à proximité de matériaux inflammables.
Les raccordements électriques
Le raccordement entre la résistance et la tension nominale indiquée est effectué à l’aide de la borne de raccordement rapide. L’appareillage doit être raccordé au réseau grâce à un dispositif de séparation des pôles.
Le raccordement doit également être fait avec seulement des câbles en cuivre.
Le courant de démarrage peut aller jusqu’à 4,4 A très brièvement dû aux caractéristiques particulières de la résistance CTP.
Le système de protection peut être assuré par fusibles à action retardée ou par un disjoncteur coupe-circuit automatique possédant la caractéristique de déclenchement à action retardée correspondante comme un disjoncteur courbe d. Vous trouverez la taille du dispositif de sécurité sur la plaquette signalétique. Également, pour les impulsions supérieures à 1000V il est recommandé de prévoir une protection de surtension. Enfin, le dispositif de sécurité sera peut-être à adapter pour qu’il résiste au courant de démarrage cumulé tout en tenant compte de la puissance de rupture maximale des appareils.
Quels sont les éléments auxquels vous devez porter attention lors de l’installation d’une résistance chauffante ?
Le matériau de l’enveloppe
Suivant la matière qui compose l’enveloppe, le système ne diffusera pas de la même manière la chaleur.
L’enveloppe peut être en :
- Acier, plutôt adapté pour un environnement industriel intérieur
- Inox, plutôt adapté pour un environnement industriel intérieur exigeant et salin
- Polyester plutôt adapté pour un environnement industriel et infrastructures extérieures
Le polyester étant l’enveloppe avec la plus faible dissipation et l’acier avec la plus forte.
Le lieu de l’installation
Si l’installation s’effectue en intérieur, il y aura certaines contraintes à respecter, comme notamment la pose contre un mur, juxtaposé, si l’installation se fait dans un milieu poussiéreux ou non climatisé etc.
Si l’installation s’effectue en extérieur, les contraintes d’installation seront toujours liées à l’endroit où le produit sera installé : sur un mur, juxtaposé etc. Les contraintes seront également liées à l'environnement suivant le rayonnement UV, l’humidité, les basses températures etc.
La température ambiante du lieu de l’installation de l’armoire électrique à un impact sur sa température interne.
La dissipation thermique des composants électriques
Les composants à l’intérieur de l’armoire électrique ont un impact sur la température interne en raison de leur dissipation thermique.
Il faut également faire attention à ne pas dépasser la température maximale à l'intérieur d’une armoire électrique avec ce type de produit. En effet, 35°C est la température maximale intérieure d’une armoire électrique comprenant des composants dits critiques.
ll faudra donc suivre la recommandation de température de fonctionnement et ainsi choisir la solution thermique la plus adaptée à votre armoire électrique.
