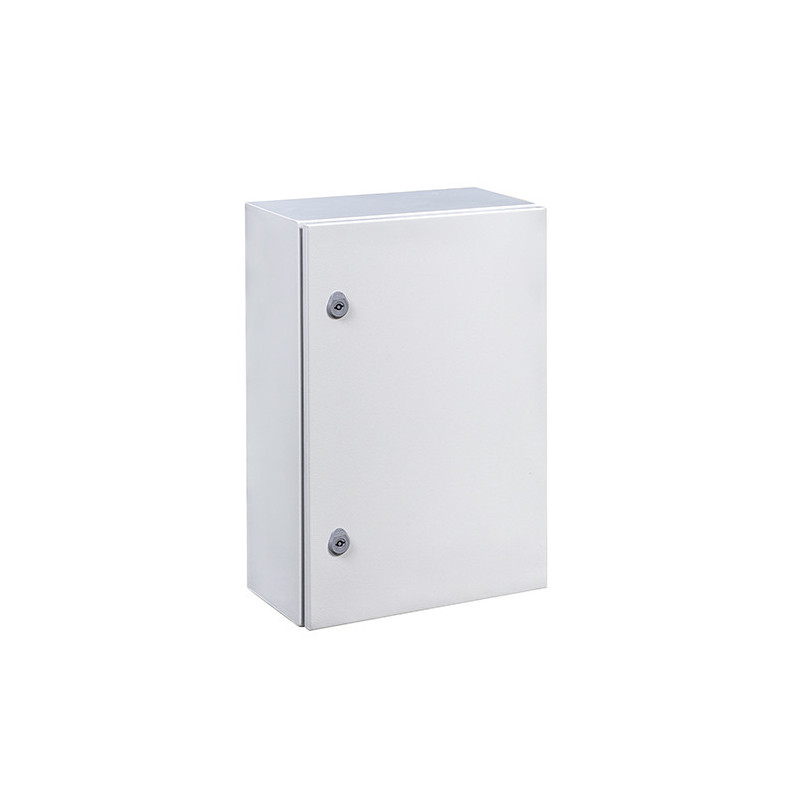

Armoire électrique en métal étanche IP66 - 700x500x300 - plaque fournie - Argenta IDE

Description détaillée

Le GN705030 est la version complète du coffret 700x500x300 de la gamme Argenta d'IDE : il est accompagné d'une plaque de montage en tôle d'acier galvanisé de 2 mm, fournie non montée. Avec 650x450x279 mm d'espace utile, il reçoit des appareils de puissance ou des automates dont l'encombrement dépasse celui du modulaire classique. Il appartient à notre sélection d'armoires électriques métalliques.

Tôle de 1,5 mm pour le corps comme pour la porte, finition polyester durcie gaufrée RAL 7035 et joint en polyuréthane injecté : l'enveloppe revendique un IP66 et un IK10. La porte, opaque, peut être retournée pour changer le sens d'ouverture. Ce modèle est aussi présent dans l'univers coffret, armoire et tableau du site.

Les cas d'usage les plus courants

Cette profondeur de 300 mm se justifie notamment pour :

• une armoire de commande de moteur avec variateur ;
• un coffret de distribution dans une station de relevage abritée ;
• un ensemble d'automatisme de ligne en atelier de production.

Quand l'état d'un voyant doit rester lisible sans ouvrir, le modèle à porte transparente reprend ces dimensions.

Caractéristiques principales

• Cotes extérieures : 700x500x300 mm
• Espace utile : 650x450x279 mm
• Protection : IP66 / IK10
• Tôle : 1,5 mm, finition polyester gaufrée
• Couleur : RAL 7035
• Porte : pleine, réversible
• Plaque : acier galvanisé 2 mm, fournie non montée
• Référence IDE : GN705030 (Argenta)

Montage et associations possibles

Trois implantations sont prévues : murale selon un entraxe de 660x460 mm, sur pied ou sur poteau. Cette référence complète notre catalogue d'armoires électriques, où chaque format dispose de sa fiche détaillée.

La plaque livrée peut céder la place au châssis CH70502530, vendu séparément, qui structure l'intérieur en 5 rangées de 22 modules. Pour définir le nombre de départs et la répartition des rangées, notre article sur le choix d'un tableau électrique donne des repères utiles.

L'entrée de câbles de 125x385 mm, en tôle de 2 mm, reçoit les presse-étoupes de votre choix.

Spécifications constructeur

Les données de la fiche constructeur sont les suivantes :

• Serrure : double panneton 5 mm ; 2 serrures à 1 point
• Charnières : 2
• Étanchéité : joint polyuréthane injecté
• Poids : 25 kg
• Charges admissibles : 275 kg, 250 kg sur plaque, 25 kg sur porte
• Plage thermique : -25 °C / +60 °C
• Tension maxi : 1000 V CA / 1500 V CC
• Normes et certificat : IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Contenu : coffret, plaque, accessoires

Même façade, autres options

Deux versions encadrent ce coffret. Si votre fond de montage est déjà prêt, ou si vous passez directement au châssis modulaire, l'exécution sans plaque évite de payer une tôle inutile.

Les arguments qui comptent

Façade de 700x500, profondeur de 300 mm, plaque incluse et option modulaire : le GN705030 répond aux coffrets de commande qui doivent rester compacts au mur tout en logeant du matériel épais.

D'autres tailles figurent dans nos armoires industrielles.
