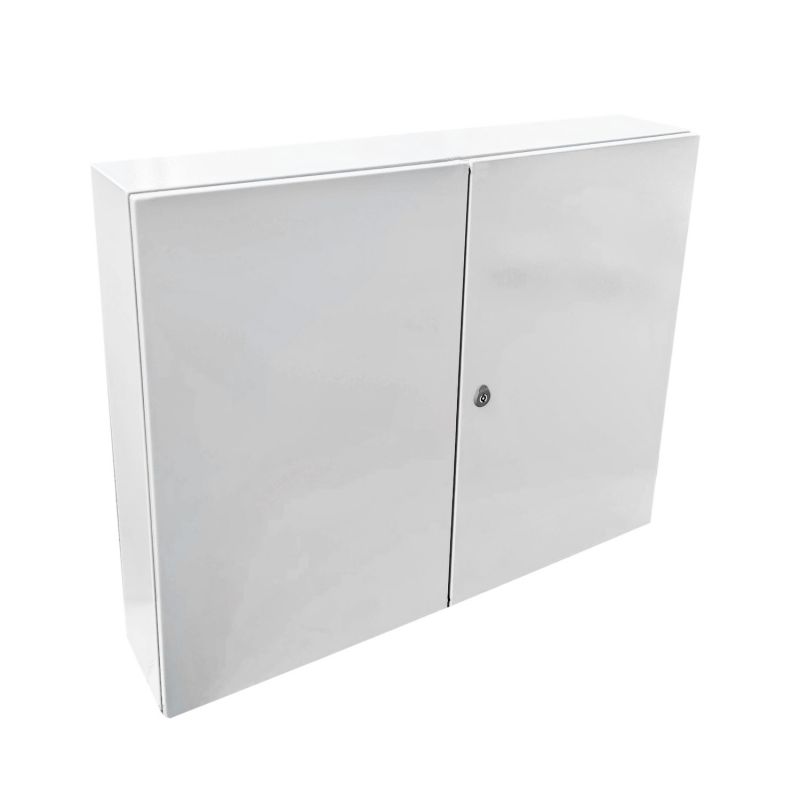

Armoire électrique en métal étanche IP55 - 800x1000x200 - 2 portes - plaque fournie - Argenta IDE

Description détaillée

Le GN8010020/PD affiche une profondeur de 200 mm pour une façade de 800x1000 mm, un format extra-plat de la gamme Argenta. IDE l'a conçu en tôle d'acier de 1,5 mm pour le corps et les portes, sous une peinture polyester durcie gaufrée RAL 7035. Son joint polyuréthane injecté lui assure l'indice IP55.

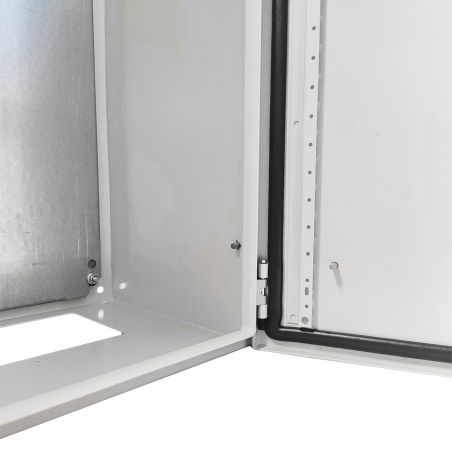

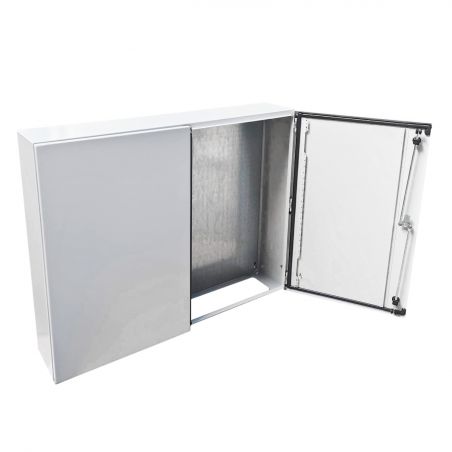

Deux portes opaques, réversibles, s'articulent sur six charnières et se verrouillent par une serrure à double panneton 5 mm à trois points. La plaque de montage en acier galvanisé de 2 mm, fournie montée, supporte 300 kg. Ce modèle s'inscrit dans nos armoires électriques industrielles à faible encombrement.

Les cas d'usage les plus courants

Ce coffret très plat se retrouve fréquemment dans ces contextes :

• tableau de répartition dans un couloir ou un dégagement étroit
• regroupement de protections et de borniers dans un local technique exigu
• coffret de commande fixé sur un bâti de machine

Si l'appareillage dépasse cette épaisseur, la version 800x1000x300 à deux portes offre 100 mm supplémentaires.

Caractéristiques principales

• Dimensions : 800x1000x200 mm (H x L x P)
• IP : IP55
• IK : IK10
• Tôlerie : acier 1,5 mm, corps et portes
• Coloris : RAL 7035
• Portes : double, opaques, réversibles
• Plaque : acier galvanisé 2 mm, montée
• Référence fabricant : GN8010020/PD (IDE Argenta)

Montage et associations possibles

Au choix, l'armoire se fixe au mur selon un entraxe de 760x960 mm, ou se monte sur pied. Son poids de 46,4 kg reste raisonnable pour un coffret de cette surface.

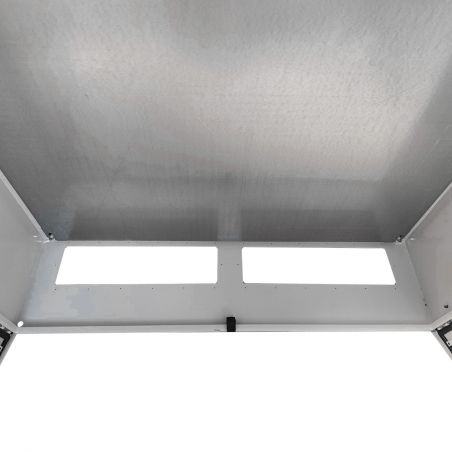

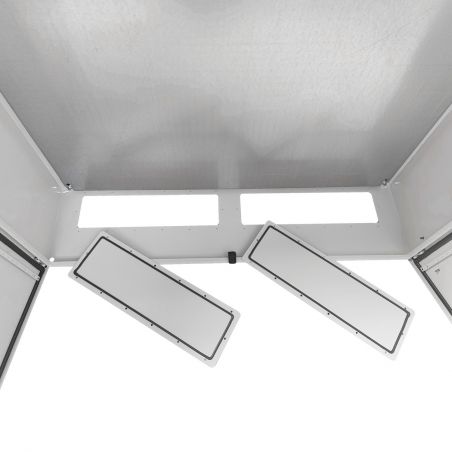

Les câbles entrent par une ouverture de 125x885 mm en tôle de 2 mm. Si vous comparez encore plusieurs enveloppes, un guide vous aide à choisir son armoire électrique selon le matériau et l'étanchéité recherchés.

Spécifications constructeur

Caractéristiques techniques de la GN8010020/PD :

• Entraxe de fixation murale : 760x960 mm
• Entrée de câbles : 125x885 mm, tôle 2 mm

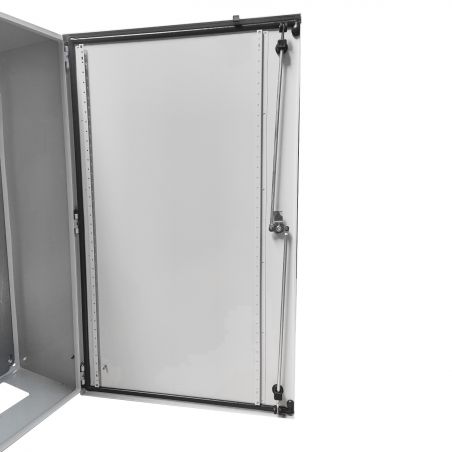

• Serrure : double panneton 5 mm, 1 serrure à 3 points
• Charnières : 6
• Joint : polyuréthane injecté
• Poids : 46,4 kg
• Charges max. : coffret 325 kg, plaque 300 kg, porte 25 kg
• Température : -25 °C / +60 °C
• Tension maximale : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, Directive 2014/35/EU, UL508A ; NEMA 1, 12
• Contenu : coffret, plaque et sachet d'accessoires

Ses cousins de même façade

La façade 800x1000 existe aussi avec une porte unique. Pour un environnement plus exposé, l'armoire IP66 à porte pleine en 300 mm de profondeur relève le niveau d'étanchéité.

Les arguments qui comptent

Épaisseur de 200 mm, double ouverture et plaque montée : ce coffret apporte une grande surface de câblage là où chaque centimètre de profondeur compte.

D'autres profondeurs et indices figurent dans notre gamme d'armoires électriques.
