Armoire électrique en métal étanche IP66 - 800x1000x300 - plaque fournie - Argenta IDE

Description détaillée

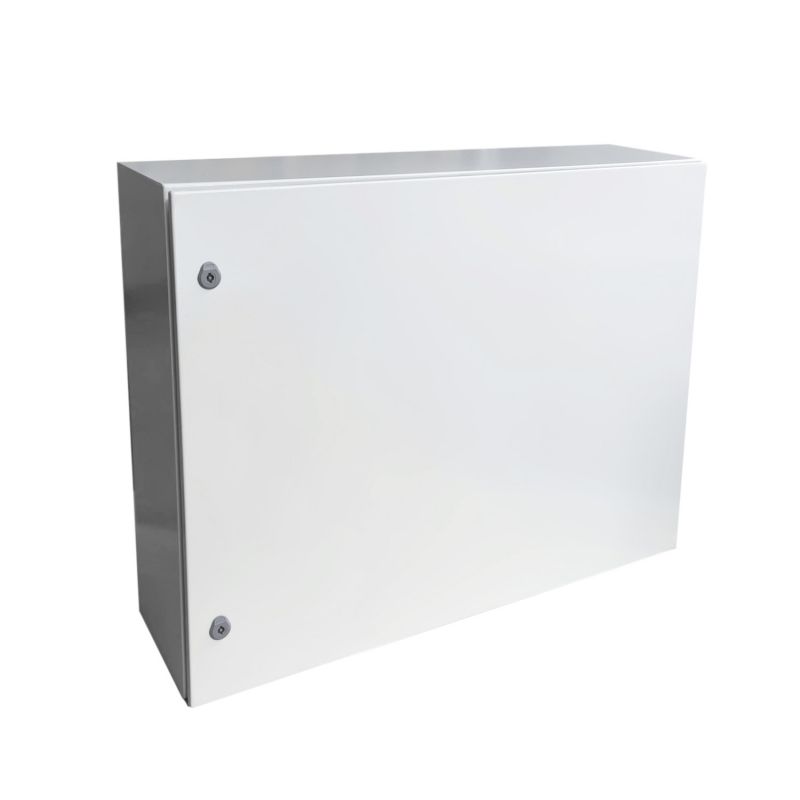

Le GN8010030 privilégie la largeur : 800 mm de haut, 1000 mm de large et 300 mm de profondeur, avec une seule porte opaque réversible. L'espace utile de 750x950x279 mm permet de répartir horizontalement un grand nombre d'appareils. Pour comparer ce type d'enveloppe aux autres matériaux, notre dossier choisir son armoire électrique sera utile.

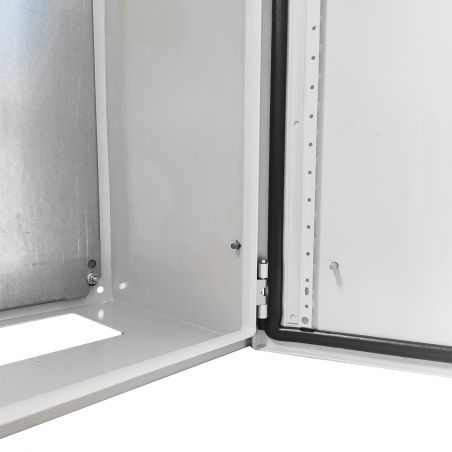

Montée dans le coffret, une plaque lisse en tôle d'acier galvanisé de 2 mm reçoit l'appareillage. La carrosserie de 1,5 mm est peinte en polyester durcie gaufrée RAL 7035 ; le joint polyuréthane injecté assure l'IP66, et l'enveloppe est classée IK10. La porte repose sur trois charnières et se ferme par deux serrures à 1 point.

Les cas d'usage les plus courants

Un format aussi large est recherché pour :

• un tableau de distribution avec de nombreux départs côte à côte ;
• une armoire de commande regroupant plusieurs machines d'un atelier ;
• une installation sous une hauteur limitée, dans un local technique.

Retrouvez les modèles de cette taille dans nos armoires électriques industrielles.

Caractéristiques principales

• Dimensions : 800x1000x300 mm
• Espace utile : 750x950x279 mm
• Protection : IP66 et IK10
• Tôle : 1,5 mm (corps et porte)
• Couleur : RAL 7035 gaufré
• Porte : une seule porte opaque, réversible
• Plaque : lisse, acier galvanisé 2 mm, montée
• Référence : GN8010030, gamme Argenta IDE

Montage et associations possibles

Pour l'accrocher au mur, comptez un entraxe de 760x960 mm. Une pose sur pied ou sur socle est aussi prévue, avec les socles ZCLA1010030 et ZCLA2010030.

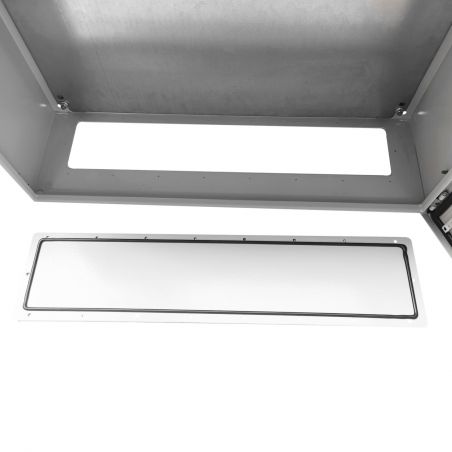

Très large, l'ouverture de 125x885 mm destinée aux câbles est fermée par une tôle de 2 mm. Si l'ouverture d'une grande porte unique pose problème devant l'armoire, l'armoire IP55 à deux portes de même format répartit le débattement sur deux vantaux, avec un indice de protection différent.

Spécifications constructeur

Données relevées sur la fiche constructeur :

• Fermeture : double panneton 5 mm, 2 serrures à 1 point
• Charnières : 3
• Joint : polyuréthane injecté
• Poids : 51,6 kg
• Charges max. : 390 kg coffret, 350 kg plaque, 40 kg porte
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Colis : coffret, plaque montée, sachet d'accessoires

Les autres 800x1000 du catalogue

Ce format existe aussi en version à deux portes, classée IP55. Pour une profondeur réduite, le modèle 800x1000x200 deux portes réduit la profondeur de 100 mm.

Les arguments qui comptent

Une largeur de 1000 mm, une porte unique étanche IP66 et des charges admissibles élevées : le GN8010030 convient aux installations qui se développent en largeur.

Si ce gabarit ne correspond pas, voyez notre sélection d'armoires électriques.
