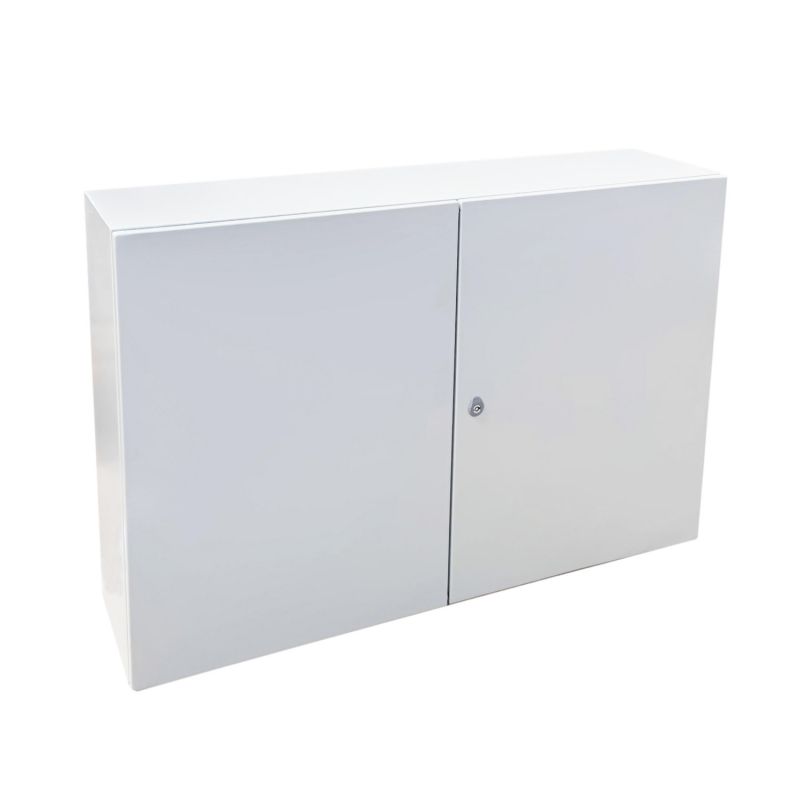

Armoire électrique en métal étanche IP55 - 800x1200x400 - 2 portes - plaque fournie - Argenta IDE

Description détaillée

Profond de 400 mm, le GN8012040PD constitue la version profonde de la façade 800x1200 chez IDE, gamme Argenta. Son corps et ses portes sont réalisés en tôle d'acier de 1,5 mm, revêtue d'une peinture polyester durcie gaufrée RAL 7035. Un joint polyuréthane injecté lui confère l'IP55.

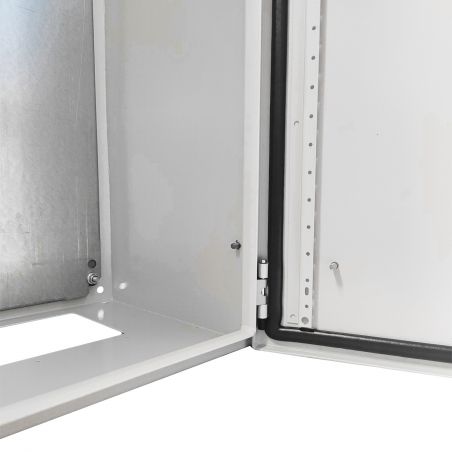

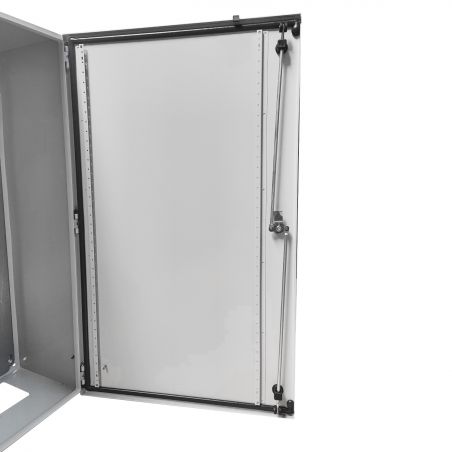

Suspendues sur six charnières, les deux portes opaques et réversibles se ferment par une serrure à double panneton 5 mm, verrouillage trois points. La plaque de montage en acier galvanisé de 2 mm est livrée montée et admet 350 kg.

Les cas d'usage les plus courants

Parmi nos armoires industrielles à double porte, ce modèle sert surtout :

• aux armoires de commande avec variateurs et alimentations de forte puissance
• aux tableaux de distribution d'atelier très équipés
• aux coffrets de process regroupant automate, relais et borniers

Sa profondeur laisse de la marge pour les goulottes et les réserves de câbles.

Caractéristiques principales

• Dimensions : 800x1200x400 mm (H x L x P)
• Indice de protection : IP55
• Indice IK : IK10
• Tôle : acier 1,5 mm
• Coloris : RAL 7035
• Portes : deux, opaques, réversibles
• Plaque : acier galvanisé 2 mm, fournie montée
• Référence fabricant : GN8012040PD
• Gamme : Argenta, IDE

Montage et associations possibles

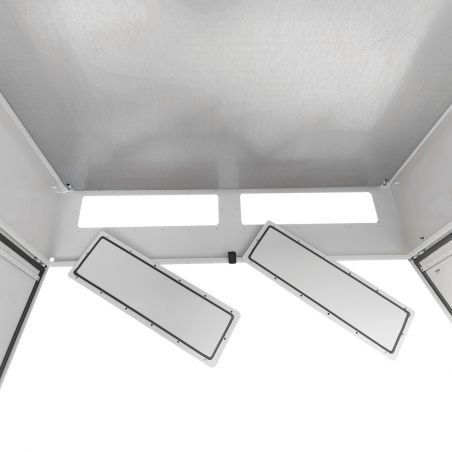

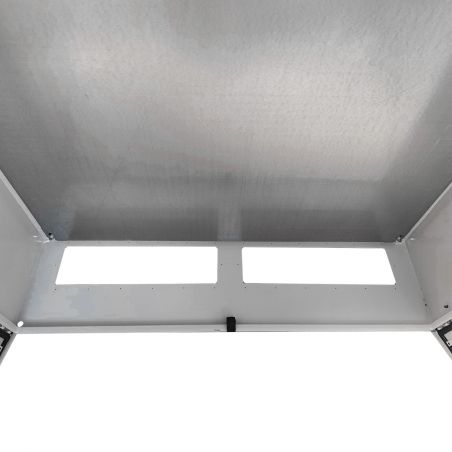

Côté mur, la fixation suit un entraxe de 760x1160 mm ; au sol, l'armoire se pose sur pied ou sur les socles ZCLA1012040 et ZCLA2012040, vendus séparément. Les deux entrées de câbles de 125x485 mm sont réalisées en tôle de 2 mm.

Par temps froid, un local non chauffé expose l'appareillage à la condensation. Pour y remédier, un article explique comment installer une résistance chauffante dans l'armoire.

Spécifications constructeur

Voici les valeurs publiées pour la GN8012040PD :

• Espace utile : 750x1150x379 mm
• Épaisseurs : corps 1,5 mm, portes 1,5 mm, entrées 2 mm
• Serrure : double panneton 5 mm - 1 serrure à 3 points
• Charnières : 6
• Joint : polyuréthane injecté
• Poids : 65 kg
• Charges maximales : coffret 390 kg, plaque 350 kg, porte 40 kg
• Température : -25 °C / +60 °C
• Tension : 1000 V CA / 1500 V CC maximum
• Normes : IEC 62208, IEC 61439-1, UL508A, Directive 2014/35/EU ; NEMA 1, 12

Autres coffrets de la famille

Deux modèles voisins méritent un coup d'œil. La version 800x1200x300 réduit la saillie de 100 mm pour la même façade. Pour plus de hauteur, le 1000x1200x400 conserve la même profondeur.

Les arguments qui comptent

Grand volume, double ouverture et plaque montée : ce coffret accueille des tableaux chargés sans compromis sur l'accès. Si la hauteur disponible le permet, l'armoire 1000x1200x400 étend encore la surface de câblage.

Grâce à la fermeture trois points, l'ensemble reste protégé contre les ouvertures intempestives. Comparez avec l'ensemble de nos armoires électriques.
