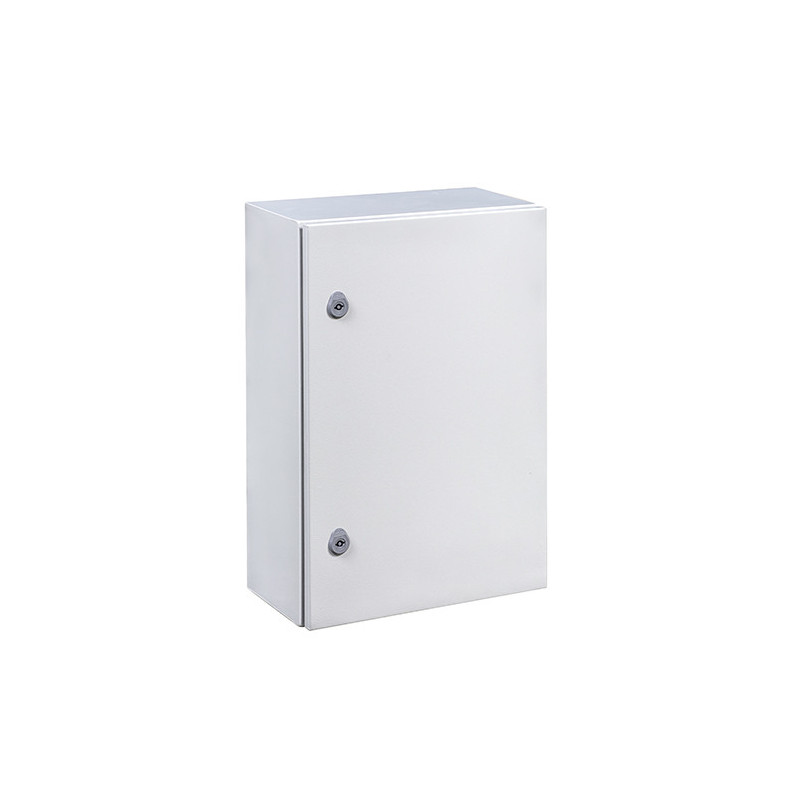

Armoire électrique en métal étanche IP66 - 800x600x250 - plaque fournie - Argenta IDE

Description détaillée

Le GN806025 d'IDE mesure 800 mm de haut, 600 mm de large et 250 mm de profondeur, pour un espace utile de 750x550x229 mm. La plaque de montage en acier galvanisé de 2 mm est montée à l'intérieur dès l'usine. Si vous voulez les mêmes cotes avec une façade qui laisse voir l'intérieur, la version à porte transparente est disponible.

Ce modèle à porte opaque reprend la construction de la gamme Argenta : tôle de 1,5 mm, peinture polyester durcie gaufrée RAL 7035 et joint polyuréthane injecté. L'ensemble atteint l'IP66 et l'IK10 ; la porte réversible est portée par trois charnières. Il existe d'autres dimensions et d'autres matériaux dans nos modèles d'armoires électriques.

Les cas d'usage les plus courants

Polyvalent grâce à ses 250 mm de profondeur, ce format sert par exemple pour :

• une armoire de commande de machine avec contacteurs et relais ;
• un tableau modulaire de distribution secondaire en atelier ;
• un coffret de gestion technique dans une chaufferie.

Ce format fait partie de notre gamme d'armoires électriques métalliques, où d'autres volumes sont proposés.

Caractéristiques principales

• Encombrement : 800x600x250 mm
• Espace intérieur : 750x550x229 mm
• Protection : IP66 et IK10
• Tôle : 1,5 mm pour le corps comme pour la porte
• Coloris et finition : RAL 7035, polyester gaufré
• Porte : opaque, réversible, 3 charnières
• Plaque : acier galvanisé 2 mm, montée d'usine
• Référence : GN806025 (IDE Argenta)

Montage et associations possibles

Le coffret se fixe au mur (entraxe 760x560 mm), sur pied, sur poteau ou sur socle. Pour cette dernière option, le site mentionne les socles ZCLA106025 et ZCLA206025.

En remplacement de la plaque, le châssis CH80602530, vendu séparément, offre 5 rangées de 24 modules. Pour répartir les départs et prévoir une réserve, notre guide bien choisir son tableau propose une méthode simple.

Une tôle de 2 mm ferme l'entrée de câbles de 125x485 mm.

Spécifications constructeur

Pour ce modèle, le constructeur indique :

• Fermeture : serrure à double panneton 5 mm (2 serrures à 1 point)
• Charnières : 3
• Étanchéité : joint injecté de polyuréthane
• Poids : 30,8 kg
• Charges admissibles : 325 kg / 300 kg sur plaque / 25 kg sur porte
• Température d'usage : -25 °C / +60 °C
• Tension maximale : 1000 V CA, 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A, directive 2014/35/EU ; NEMA 1, 12, 4
• Contenu : coffret, plaque, accessoires

Le même format en plus mince

Un tableau exclusivement modulaire se contente souvent d'une profondeur réduite. Dans ce cas, le coffret 800x600x200 garde la même façade et accepte également un châssis modulaire.

Les arguments qui comptent

Plaque montée, châssis modulaire en option, pose murale ou au sol : le GN806025 s'adapte aussi bien à un tableau de distribution qu'à une armoire de commande de taille moyenne.
