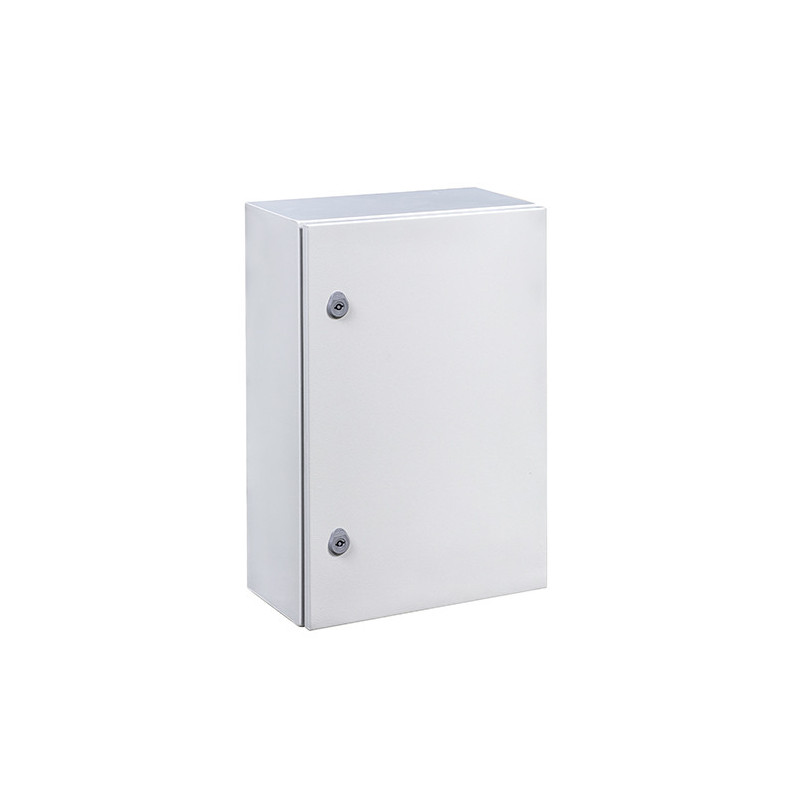

Armoire électrique métallique étanche IP66 - 800x600x300 - plaque fournie - Argenta IDE

Description détaillée

Le GN806030 est un coffret à fixation murale de 800x600x300 mm issu de la gamme Argenta d'IDE. Sa profondeur utile de 279 mm, pour une hauteur de 750 mm et une largeur de 550 mm, permet d'accueillir des appareils encombrants tout en gardant un format mural. Il fait partie de nos armoires électriques en métal.

Le colis contient le coffret, sa plaque montée en tôle d'acier galvanisé de 2 mm et le sachet d'accessoires. La tôle de 1,5 mm est peinte en polyester durcie gaufrée RAL 7035, et le joint polyuréthane injecté assure un IP66. La porte opaque et réversible repose sur trois charnières. Pour mettre ce format en perspective, jetez un œil à notre univers armoire électrique.

Les cas d'usage les plus courants

Voici trois applications typiques pour ce coffret profond :

• armoire de commande de pompe ou de compresseur avec variateur ;
• tableau général d'un petit atelier ;
• coffret d'automatisme regroupant automate, alimentation et interfaces.

Pour dimensionner un tableau de ce type, notre article comment choisir son tableau reprend les étapes clés.

Caractéristiques principales

• Dimensions hors tout : 800x600x300 mm
• Espace utile : 750x550x279 mm
• Indices : IP66 / IK10
• Tôle d'enveloppe : 1,5 mm
• Peinture : polyester gaufrée, RAL 7035
• Porte : opaque, réversible, 3 charnières
• Plaque : acier galvanisé 2 mm, montée
• Réf. constructeur : GN806030, Argenta IDE

Montage et associations possibles

Mur (entraxe de 760x560 mm), pied, poteau ou socle : quatre poses sont possibles. Pour le sol, les socles ZCLA106030 et ZCLA206030 sont indiqués.

En ajoutant le châssis CH80602530, proposé séparément, vous obtenez 5 rangées de 24 modules. Si vous prévoyez d'emblée ce châssis, l'exécution sans plaque peut être plus logique.

Prévue pour vos presse-étoupes, l'ouverture d'entrée de câbles de 125x485 mm est fermée par une tôle de 2 mm à percer.

Spécifications constructeur

Informations issues de la fiche constructeur :

• Serrures : 2 serrures à 1 point, double panneton 5 mm
• Charnières : 3
• Joint : polyuréthane injecté
• Poids : 32,6 kg
• Charges : 325 kg coffret, 300 kg plaque, 25 kg porte
• Températures limites : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, 2014/35/EU, UL508A ; NEMA 1, 12, 4
• Colis : coffret, plaque montée, sachet d'accessoires

Voir l'intérieur sans ouvrir

Pour une surveillance visuelle des voyants ou des afficheurs, une version à porte transparente existe en largeur 600 mm. Il s'agit de l'armoire 800x600x250 transparente, un peu moins profonde que ce modèle.

Les arguments qui comptent

Profond, livré avec sa plaque montée et compatible avec un châssis modulaire, le GN806030 couvre les armoires de commande de taille moyenne qui accueillent du matériel épais.
